Слив с крыши для воды устройство водоотвода со скатных крыш

Как сделать водосток со скатной крыши

Устройство организованного водостока скатной крыши обязательно для зданий высотой более двух этажей. Но так как владелец любого домостроения заинтересован в защите цоколя и фасада от чрезмерного намокания, то водосточную систему наравне с ливневой канализацией обязательно включают в состав проекта малоэтажного дома.

А если это существующее здание, то относительно небольшие затраты на реконструкцию крыши и дополнительное обустройство водосточной системы снизят нагрузку на гидроизоляцию фундамента и систему глубинного дренажа.


depositphotos

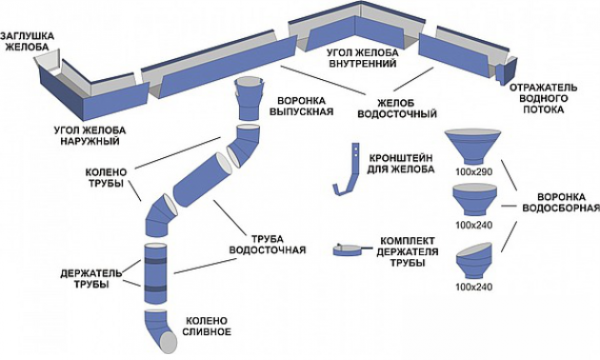

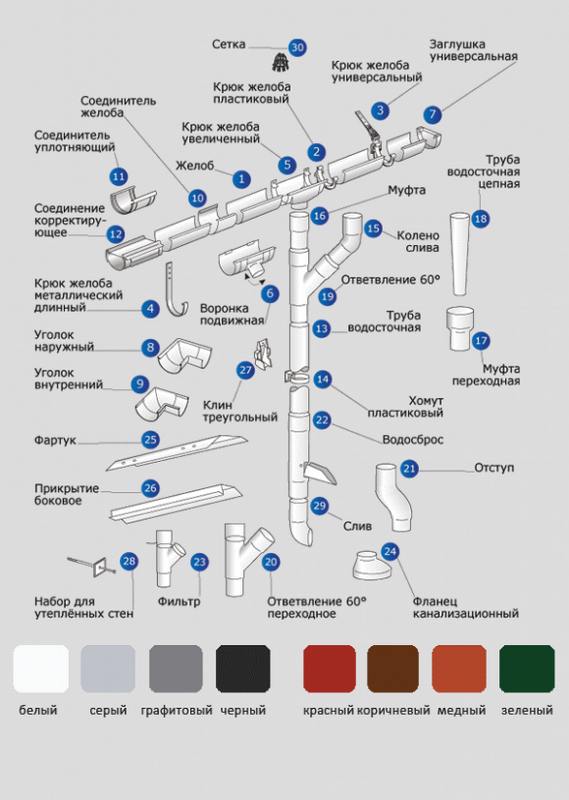

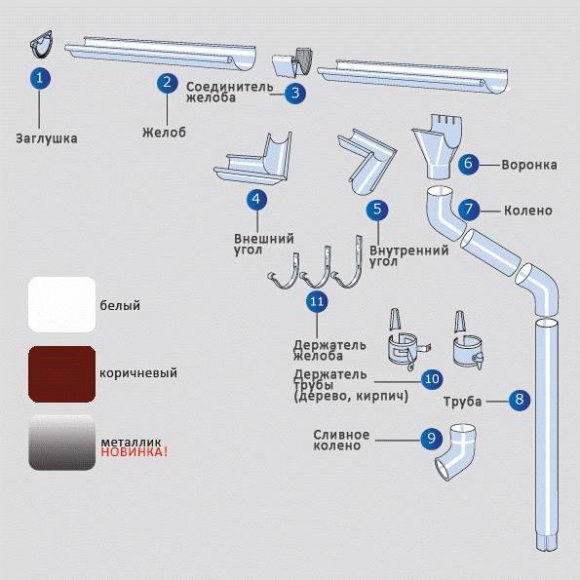

Элементы водосточной системы

Для организации горизонтальной части водостока предусмотрены следующие элементы:

  • желоба;
  • соединители желобов;
  • торцевые заглушки прямые и полукруглые (для одно- и двускатных крыш);
  • углы наружные под 90°, 135° (для вальмовых, полувальмовых и многощипцовых крыш);
  • углы внутренние (для крыш с ендовами);
  • защитные решетки (сетки) для желобов;
  • сетчатые грибки для воронок.

Желоба прокладывают под карнизным свесом с уклоном, а крепление к стропилам и обрешетке, а также и формирование уклона проводят с помощью кронштейнов и крюков. В наиболее низкой по уровню точке желоба (или схождения двух линий желобов) врезают водоприемник — воронку желоба.

К воронке присоединяют колено (или переход), с помощью которого подключают водосточную трубу, закрепленную к фасаду.

Для организации вертикальной части водостока предусмотрены:

  • трубы длиной 3 м или 1.5 м;
  • муфты для соединения труб;
  • S-образные обводы для прохождения архитектурных элементов фасада;
  • ревизии для проведения профилактических работ при обслуживании системы;
  • угловой слив для сброса воды в дождеприемник или лоток ливневой канализации;
  • узлы крепления.

Распространенные размеры

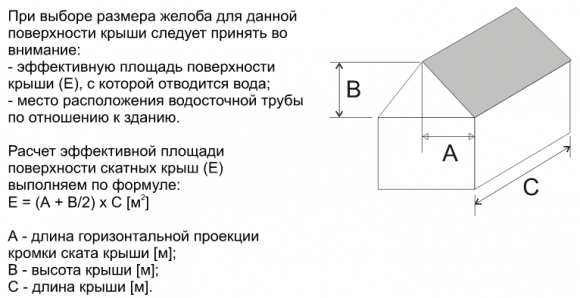

Производительность водостока выбирают в зависимости от площади обслуживаемой части кровли, и она определяется размерами желобов и водосточной трубы. Независимо от компании изготовителя и материалов, соотношение между размерами сечения этих элементов у всех общее — диаметр желоба приблизительно в раза больше диаметра трубы.

В качестве примера ниже представлены типоразмеры водосточных систем популярных на российском рынке производителей:

ПроизводительМатериалРазмеры водостока, мм
AquasystemМеталл125х90, 150х100
GrandLineМеталл (круглый профиль)125х90, 150х100
GrandLine OptimaМеталл (прямоугольный)127 мм (ширина)
GrandLine OptimaПластик120х87
RuukkiМеталл125х87, 150х100
DÖCKEПластикСерия Premium — 120.65х85.73
Серия Lux — 141х100
ТехноНикольПластик125х80


depositphotos

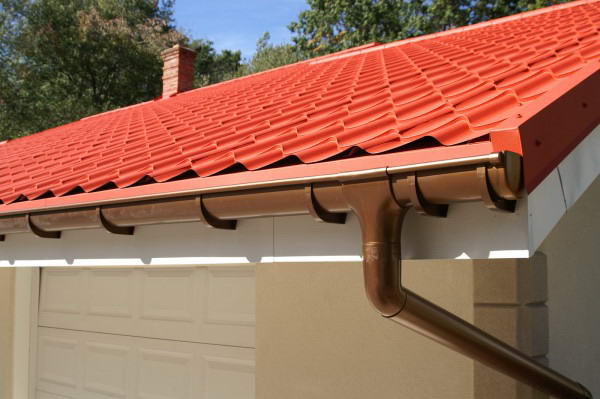

Материалы: металл или пластик

В большинстве случае производители предлагают либо стальные, либо пластиковые водосточные системы для скатных крыш.

Стальные оцинкованные желоба и трубы в современном исполнении дополнительно подвергают пассированию, а затем наносят декоративно-защитное полимерное покрытие. Технология обработки такая же, как у профнастила, металлочерепицы и современной стальной фальцевой кровли. Это закономерно, так как многие известные производители металлических кровельных материалов выпускают свои комплекты водосточных систем (Ruukki, GrandLine).

Еще один современный вариант исполнения, но уже из цветного металла — алюминиевые водостоки с декоративным слоем порошковой краски.

Классикой считаются медные водосточные системы, которые используют и сейчас, когда для крыши выбирают традиционную керамическую черепицу или фальцевую медную кровлю. Они, как и цинк-титановые водостоки, относятся к элитному исполнению системы. Но чисто в декоративном отношении такие водостоки и кровельные материалы подходят лишь домам классической архитектуры.

Для производства пластиковых водосточных систем используют поливинилхлорид, в состав которого входят стабилизаторы цвета. Исходное сырье такое же, как для винилового сайдинга. Например, компания DÖCKE выпускает оба вида продукции. И хотя в прочности пластиковые трубы и желоба уступают стальным, они нашли применение в малоэтажном строительстве, где нагрузки на водосток не очень высокие.

Общие правила проектирования

Проектирования наружного водостока регламентируются правилами СП 17.3330:

  • расстояние между водосточными трубами не должно превышать 24 м;
  • площадь сечения труб должно соответствовать условию 1.5 см2 на 1 м2 кровли;
  • водостоки надо защищать от засорения листьями рядом стоящих деревьев (если они есть).

Остальные требования зависят от материалов кровли, вида обрешетки, материалов водосточной системы, сечений труб и желобов, конструкции узлов крепления. И все производители регламентируют правила монтажа на уровне инструкции к своей водосточной системе.

Например, металлический желоб водостока компании Ruukki должен быть проложен с уклоном 2-5 мм на 1 м, а для пластикового водостока ТехноНиколь уклон равен 3.5 мм. Металлические желоба Ruukki монтируют на крюки, закрепленные к лобовым доскам.

Пластиковый водосток ТехноНиколь можно крепить тремя способами:

  • на лобовые доски;
  • на удлинители кронштейнов, закрепленные к стропильным ногам до монтажа крыши;
  • на удлинители кронштейнов боковые, после монтажа крыши.


depositphotos

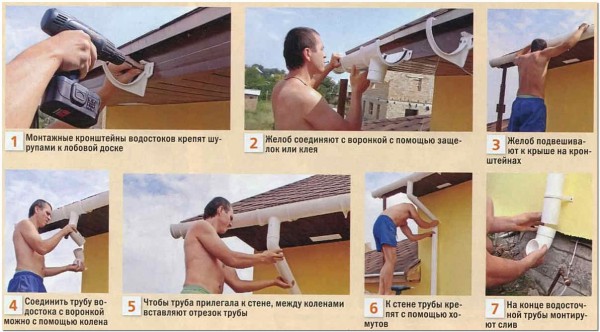

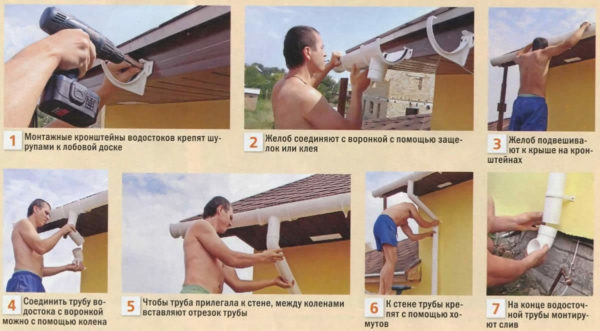

Последовательность монтажа

Принципиальная схема монтажа внешнего водостока простой скатной крыши имеет общий алгоритм:

  1. Установка крюков крепления желобов.
  2. Врезка в желоб воронок (выполняют до окончательной фиксации этого отрезка желоба на крюки). Герметизация стыка.
  3. Монтаж, наращивание и герметизация стыков желобов.
  4. Для вальмовых и многощипцовых крыш — соединение желобов угловыми элементами (внутренними и внешними).
  5. Установка и герметизация заглушек.
  6. Монтаж и фиксация к фасаду вертикальной части водостока — верхнего и нижнего колена, труб, ревизии.

Кровли, у которой количество скатов более 5, относятся к сложным, и могут отличаться организацией водостока. Наиболее показательный пример — многощипцовая крыша типа «конверт». У нее нет карнизных свесов и вся нагрузка по отводу осадков за пределы кровли приходится на ендовы. Такие участки есть и у комбинированных крыш, сочетающих в своей конструкции несколько уровней кровли разной геометрии.

В подобных местах устанавливают водосборную воронку большого объема, от которой прокладывают водосточную трубу к дождеприемнику ливневой канализации. А со скатов, которые оканчиваются карнизным свесом, сбор осадков происходит по традиционной схеме с использованием желобов.

Система антиобледенения

Для борьбы с наледью на свесах крыши, с ледяными заторами в воронках и водосточных трубах используют электрические системы антиобледенения. Причины обледенения — суточные перепады температур, «теплая» кровля жилых и эксплуатируемых чердаков.

Условия для возникновения наледи возникают в ендовах, на свесах, в желобах, воронках и трубах. В ендовах происходит накопление снега естественным образом, днем он может подтаивать, а ночью замерзать. Свесы и водосточная система обдуваются ветром, поэтому их температура ниже, чем поверхности остальной части крыши. Именно здесь прокладывают нагревательный кабель системы антиобледенения.

Как выполнить устройство водостока с крыши – этапы монтажа водосточной системы

Водосточной системе строения отводится далеко не последняя роль. Она делает завершенным внешний вид здания и выполняет предназначенную функцию — сбор и отвод талых и дождевых вод и со скатной крыши, и с пологой. При этом вода отводится не только с кровли, но и от других элементов строения, например, от стен и фундамента. Правильно сделанный отвод воды с крыши позволит избежать разрушения фундамента здания и отмостки.

Виды водостоков

Системы водоотвода с крыши классифицируются по определенным признакам:

  • Организация водостока. Согласно этому признаку система может быть внутренней и наружной. В первом случае она встраивается в стены дома или внутри помещения, второй вид предполагает крепление элементов водостока на фасадах строений. Наружный водосток может использоваться для всех крыш со скатами, внутренний водосток на скатной крыше не устанавливается, он предназначен для организации сбора и отвода воды только на плоских перекрытиях.
  • Материал изготовления. Водосточная система может быть выполнена из пластика или металла.
  • Способ соединения элементов. Так как система состоит из нескольких элементов, то для их соединения необходимо использовать или специальный клеевой состав или резиновые уплотнители. Только в этом случае ливневые системы водоотведения с крыши могут быть надежно герметизированы.

Системы наружного типа

Наружные водосточные системы представляют собой элементы для свободного движения воды, расположенные на фасаде здания. Конструкция водостока подбирается в соответствии с конструктивными особенностями здания.

Устройство водосточной системы кровли наружного типа предполагает наличие следующих элементов:

  • Желоб, который устанавливается с определенным уклоном.
  • Воронка для приема воды, стекающей по желобам.
  • Сливная труба, направляющая поток воды вниз.

При установке воронок важно выдержать расстояние между ними 20-25 см, причем для нормального функционирования на одну воронку должно приходиться до 10 метров желоба.

Желоба и трубы для слива воды

Одним из элементов наружного водостока являются желоба, которые делятся на несколько видов:

  • Устройство водосточных желобов карнизного типа выполняется вдоль карнизного свеса.
  • Парапетные желоба монтируют между парапетными стенами.
  • Разжелобковые элементы предназначены для направления воды к парапетным желобам.

Помимо этого желоба могут быть следующей формы:

  • Полукруглые элементы — это самый популярный вариант.
  • Прямоугольные желоба отличаются хорошей пропускной способностью, поэтому в большинстве случаев используются там, где отмечается повышенный уровень осадков.
  • Рельефный желоб способствует задержанию грязи, листьев и другого мусора, защищая весь сток.

Рассматривая сточные трубы наружного водостока скатной кровли, можно отметить, что они также могут иметь прямоугольную и круглую форму. При выборе системы важно, чтобы труба и желоб имели одинаковую геометрию.

Сечение водосточной трубы

Форма сечения водосточной трубы зависит от общей площади сбора воды, причем соотношение площади и диаметра трубы регламентируется соответствующим нормативным документом.

Согласно ГОСТ площадь сбора воды более 200 м 2 подразумевает использование системы с квадратным сечением.

Для поверхностей малой площади диаметр водосточной трубы подбирается по следующей схеме:

  • Площадь сбора воды менее 30 м 2 должна оснащаться системой, сточная труба которой имеет диаметр 8 см.
  • Для площади, не превышающей 50 м 2 , достаточно установить водосток с трубой сечением 9 см.
  • Если площадь не превышает 125 м 2 , то водосток должен иметь трубу диаметром 10 см.

Независимо от формы и размера все трубы крепятся с помощью хомутов и штырей. Эти элементы чаще всего изготовлены из металла, поэтому перед установкой их необходимо обработать антикоррозийным средством.

Материал для изготовления водосточной системы

В большинстве случаев водостоки со скатной кровли изготовляются из аналогичного материала, что и кровля. Основными материалами для этой цели можно назвать следующее:

  • Жесть с покрытием цинка.
  • Жесть с цинковым покрытием и дополнительным защитным слоем полимера.
  • Медь или алюминий.
  • Пластик.

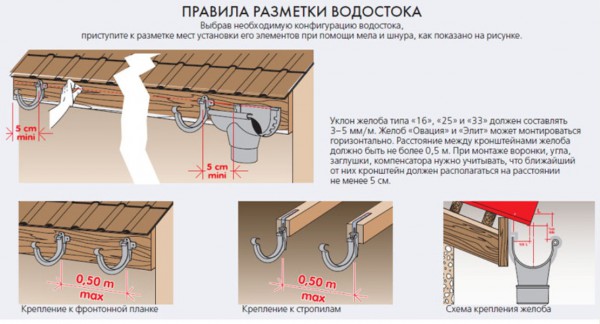

Особенности установки желобов

Водосточная система должна устанавливаться по определенным правилам и с учетом некоторых особенностей:

  • При самостоятельной установке водосточной системы важно выдержать расстояние между стеной и сливной трубой не меньше 5 см. В противном случае стена будет постоянно контактировать с влажной трубой.
  • Водосточная система, особенно желоба, должна монтироваться с определенным уклоном в сторону воронок. Благодаря такой конструкции вода будет беспрепятственно стекать по желобу, не скапливаясь и не переливаясь через края желоба.
  • Установка скрытого водостока на скатной кровле подразумевает монтаж системы за облицовочным слоем или навесными панелями.
  • Места стыков и креплений должны быть герметичными. Для этой цели пользуются специальным клеем, методом холодной сварки и резиновыми уплотнителями.

Выбирая тот или иной вариант герметизации, следует изучить достоинства и недостатки каждого из них:

  • Резиновые элементы устойчивы к механическим воздействиям и хорошо герметизируют систему водостока. Но стоит учитывать их чувствительность к высокой и низкой температуре, а для их нормального функционирования необходима средняя температура.
  • Соединение с помощью клея также надежно и герметично, но демонтаж такой системы невозможен.
  • Холодная сварка — это наиболее надежное и герметичное соединение, но изменение линейных размеров элементов системы приводит к растрескиванию мест соединения.

Следовательно, способ стыковки элементов водостока выбирается исходя из определенных условий эксплуатации.

Технологические этапы устройства системы

Монтажные работы по устройству водостока начинаются с определенных расчетов.

  • Для начала определяют длину желобов, для этого следует здание по периметру.
  • Затем отмечаются места, где планируется размещение воронок.
  • Следующим шагом устройства системы сбора и отвода воды установка и фиксация держателей для желоба или специальных крюков. При этом следует учитывать, что крепление для пластиковых труб должно располагаться на расстоянии 60 см друг от друга. Для металлических или комбинированных систем держатели или крюки размещаются с шагом 30 см.
  • Далее выполняют крепление воронок.
  • После этого желоба укладывают в установленные держатели.
  • Теперь необходимо закрепить соединения водосточной системы. На этом этапе важно, чтобы элемент соединителя располагался в месте стыка соединяемых желобов.
  • Завершением работы является установка труб, угловых элементов и заглушек.

Выполняя соединение желобов, следует помнить, что торцы не должны плотно прилегать друг к другу, необходимо обязательное наличие температурного зазора. Особое внимание в этом плане нужно уделить металлическим элементам.

Монтаж системы водостока скатной крыши

Выбрав материал для водосточной системы, и рассмотрев этапы устройства водостока со скатных крыш, можно переходить к непосредственной установке элементов.

Началом работы можно назвать установку воронок, но это лишь в том случае, если эти элементы крепятся непосредственно на кровлю с использованием кронштейнов или других крепежных приспособлений. Когда по инструкции предполагается крепление воронок к желобам, работу следует начинать с крепления кронштейнов.

При выполнении подобных действий необходимо выдерживать расстояние между креплениями и создать определенный угол наклона. Для этого после установки первого крепления, который будет расположен на самом большом расстоянии от воронки, к нему привязывают один конец веревки. Другой ее конец фиксируют на воронке. По этому ориентиру устанавливают остальные крепежные элементы. Читайте также: «Какая водосточная система для кровли нужна – выбор оптимального варианта».

Установив держатели, начинают непосредственное устройство желобов на кровле. Начальной точкой установки должна стать воронка. Места, где стыкуются кромки, необходимо тщательно загерметизировать, выбрав один из подходящих вариантов.

При наличии выступающих углов здания необходимо использовать специальные угловые элементы, форма которых упрощает соединение желобов в сложных местах.

Открытые торцы желобов закрывают, используя специальные заглушки.

На последнем этапе устройства водосточной системы занимаются установкой сливных труб, приняв за начальную точку закрепленную воронку. В процессе установки стоит контролировать минимальное расстояние от стены до трубы. Сливные элементы крепят к стенам с помощью хомута и муфты, располагая их с шагом 2 метра.

Установка сливных труб должна проводиться по следующим правилам:

  • Крайняя точка сливной трубы должна располагаться на расстоянии 30 см от поверхности отмостки.
  • При установке линейного водостока от отмостки до сливного элемента трубы должно быть расстояние не меньше 15 см.

Если в процессе монтажа водосточной системы возникла необходимость резки элементов, то следует придерживаться таких рекомендаций:

  • Металлические изделия не следует резать болгаркой, так как при этом нарушается слой, защищающий металл от коррозии. Чтобы избежать возникновения такой проблемы, лучше воспользоваться ножницами по металлу.
  • Для резки пластиковых элементов водостока вполне подойдет ножовка по металлу или болгарка. Выполняя какие-либо действия с элементами из пластика, необходимо контролировать температурный режим, так как с таким материалом можно работать только при плюсовой температуре.

Монтаж водостоков для крыши своими руками

Конструкцию крыши разрабатывают таким образом, чтобы вода, попадающая на нее во время атмосферных осадков, как можно скорее стекала вниз. Она с большой скоростью соскальзывает со склонов, крутизна которых 30 градусов и более. Чтобы защитить отделку стен и отмостку дома свесы крыши оборудуют специальной системой, собирающей и переносящей воду к ливневой канализации. Эта статья расскажет, как правильно оборудовать водосток своими руками, как выбрать подходящую модель и рассчитать необходимый размер желоба.

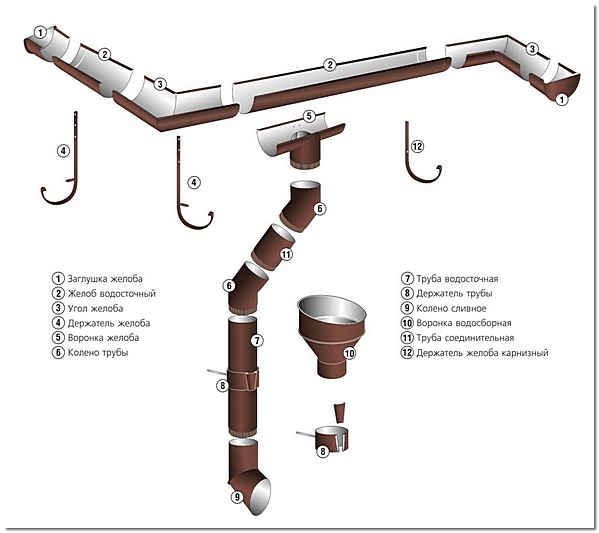

Конструкция

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

  1. Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
  2. Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
  3. Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
  4. Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

Обратите внимание! Размеры изделий для оборудования водостока разных производителей отличаются по размерам и способам крепления, поэтому пытаться подобрать полный комплект среди продукции разных фирм не имеет смысла. Запомните, главное, в организации водостока с крыши – герметичность, достигнуть которой крайне сложно, использую разномастные элементы.

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

  1. Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
  2. Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.

Важно! Если вы решили сделать водосток для крыши из металла, готовьтесь к тому, что цена на данную продукцию выше, чем на аналоги из поливинилхлорида. Этот вариант не подходит для крыш, угла которых больше или меньше 90 градусов, так как поворотные детали из стали изготовляют только с таким изгибом. Опытные строители утверждают, при значительном весе, металлический отвод воды не обладает высокой герметичностью, а потому является устаревшим строительным решением.

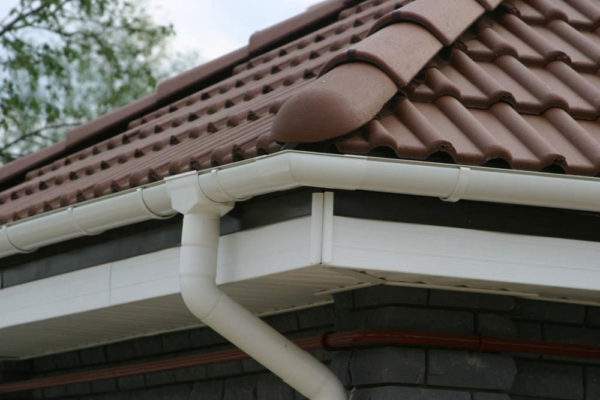

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

  1. Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
  2. Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
  3. Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.

Важно! Если вы собираетесь сделать водосток из пластика, учтите, что этот материал не выдерживает резкие перепады температур и при первых же морозах может лопнуть. Пластиковые модели не подлежат ремонту, поэтому потребуется замена поврежденного элемента. Нужно помнить, что устройство стока воды из пластика предполагает использование резинового уплотнителя, которым требуется периодическая замена.

Принципы размещения элементов

Рассчитывают и проектируют сток воды с крыши индивидуально, исходя из площади скатов и среднему количеству осадков, выпадающих в данной климатической зоне. Правильно сделать проект и разместить элементы можно, следуя следующим правилам:

  • Водосточные желоба монтируют по всему периметру здания за исключением крыльца. Чтобы вычислить, сколько деталей потребуется, нужно измерить периметр дома, разделить на длину одного элемента и округлить до целого числа в большую сторону.
  • Желоб монтируют под углом. Чтобы вода самотеком перемещалась по нему в сторону водосточной воронки, ему задают уклон 3-5%.
  • На углах здания размещают поворотные элементы, разворачивающие водосток на 90 градусов. Для прямоугольного сооружения требуется 4 таких детали. Если дом имеет сложную конфигурацию, то для монтажа нужны еще внутренние углы.
  • Необходимое количество воронок для приема вода рассчитывают, исходя из того, что она собирает жидкость с 10 погонных метра желоба. То есть, если длина превышает 10 метров, то для сбора вод со скатов крыши правильно устанавливать 2 воронки. По строительным нормам максимальное расстояние между двумя точками сбора – 20 метров.
  • Простейшее устройство водостока предусматривает размещение воронок для сбора воды в первую очередь поблизости от углов здания. Чтобы определить, сколько потребуется вертикальных труб, нужно просто посчитать количество воронок, так как для каждой из них требуется собственный слив.
  • Сливную трубу закрепляют на стену специальным кронштейном с круглым держателем соответствующего диаметра. На каждый метр трубы нужен 1 кронштейн. Чтобы сделать расчет необходимого количества крючков для фиксации желоба, следует разделить периметр дома на шаг между ними, который составляет 50-60 см.

Важно! Главное условие эффективного стока воды – уклон 2-5 градусов в сторону воронки. Опытные мастера утверждают, что достаточно заложить разницу в высоте 0,5 см на каждый метр протяженности желоба.

Монтаж

Сделать монтаж водостоков качественно можно самостоятельно. Так как стоимость установки на погонный метр ската примерно советует стоимости 1 м желоба в комплекте с кронштейнами и крепежом, рациональнее выполнить эту работу самостоятельно:

    Кронштейны устанавливают во время монтажа стропильной системы, до настила кровельного материала. Крючки из металла фиксируют на ветровую доску, а пластиковые прямо на стропильные ноги.

Важно! Чтобы проверить качество монтажа, на скат крыши выливают бутылку воды. Если она быстро перемещается в желоб, собирается в воронку и достигает ливневки без потерь, значит все правильно.

Видео-инструкция

Устройство водостока со скатных крыш

Система водоотвода талых и дождевых вод с крыши, иначе называемая водостоком, является одним из важных элементов любого жилого дома, общественного или промышленного здания. Ее основное предназначение – защита фасада, отмостки и фундамента здания от попадания влаги с крыши. Это делается для того, чтобы уберечь конструкции и материалы от разрушительного действия воды.

Виды водостока

Существует всего три системы водоотвода с крыш:

  • неорганизованный;
  • организованный наружный;
  • организованный внутренний.

В скатных кровлях могут применяться две первые разновидности. Внутренний организованный водосток на скатных кровлях используется крайне редко. Это всегда достаточно сложная система, которая применяется, как правило, на сооружениях промышленного назначения.

Неорганизованный водосток может применяться со скатных крыш. Условия возможности его использования четко определены СНиП 31-06-2009 в последнем, актуализированном варианте, действующем с 01.09.2014 года. В нем достаточно подробно описаны здания, где допускается использование неорганизованного водоотвода:

  • этажность здания – не должна превышать 5 этажей;
  • регион строительства – только те, где среднегодовая величина выпадающих осадков не превышает 300 мм;
  • вид кровли – неорганизованный водосток может применяться только для односкатных крыш с уклоном во внутренний двор;
  • величина козырька кровли – козырек должен иметь ширину, выходящую за границу крыши, не меньше 0,6 метров;
  • наличие путей передвижения – под скатом крыши, куда будет естественным образом отводиться вода, не должно находиться пешеходных дорожек, тротуаров, автодороги или балконов.

Неорганизованный водоотвод с крыш имеет, по сути, единственное достоинство – отсутствие средств на его устройство. Количество недостатков у системы достаточно большое: неорганизованный водоотвод, даже при соблюдении всех требований к зданию, на котором он будет действовать, не обеспечивает достаточный уровень защиты конструкций и элементов сооружения о попадания воды. В результате это может привести:

  • частичное разрушение и возможное снижение несущей способности фундамента. Серьезность проблемы может быть понижена за счет дренажной системы, смонтированной под землей, при помощи которой будет удаляться вода из грунта, прилегающего к конструкциям фундамента;
  • разрушения отделки и конструкций самого цоколя, а также проблемы с отмосткой. Проблема может быть решена постоянным обновлением гидроизоляции и отделки цокольной части здания;
  • повреждение фасада. Выход из ситуации – тот же, ремонт и улучшение гидроизоляционных свойств фасада.

Как видно из приведенного выше списка, использование неорганизованной системы водостока с крыши – решение, которое может принести достаточно большое количество проблем. Поэтому ее крайне редко применяют на скатных кровлях в частном домостроении.

Организованный наружный водоотвод с крыш

Система организованного водостока по праву считается самой распространенной и наиболее применяемой в частном домостроении, и не только в нем. Это объединенная в единое целое система водосточных труб, желобов, крепежных и доборных элементов и деталей, расположенных в внешней стороны здания и крепящихся к стенам или кровле.

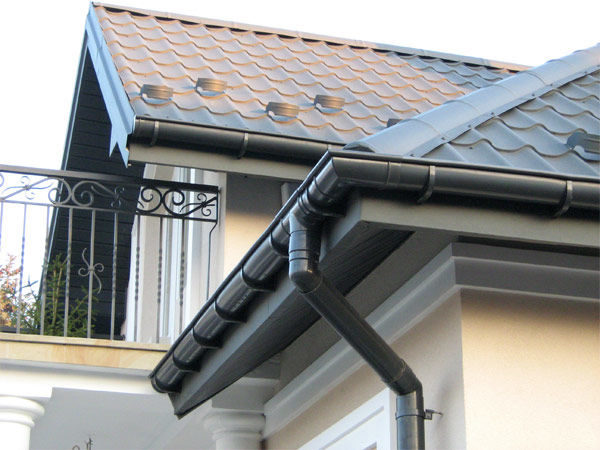

Принцип действия наружного водоотвода с крыш прост и понятен – сбор воды с поверхности крыши, направление ее по желобам к трубам, а далее по трубам – в систему ливневой или обычной канализации.

Организованный наружный водоотвод имеет целый ряд преимуществ, по сравнению с другими системами водостока:

  • принцип действия наружного водостока устроен таким образом, что влага постоянно находится снаружи здания, что значительно повышает надежность и уровень защиты;
  • все детали системы водоотвода с крыши находятся в пределах досягаемости и легко доступны, что облегчает возможность проведения ремонтно-восстановительных работ или замены оказавшихся неисправными элементов или деталей;
  • простота и легкость монтажа, позволяющая выполнять работы своими руками, без привлечения квалифицированных строителей;
  • уровень технологий, использующихся в настоящее время, позволяет выпускать системы водостока с крыш не только функциональными, но и с крайне привлекательным внешним видом. Поэтому они нередко играют роль дополнительного, украшающего здание элемента, придающего ему оригинальный и эстетичный вид.

Материалы для наружного водостока с крыши

Чаще всего в качестве материала для изготовления выступают:

  • металл, черный или оцинкованный . Наиболее популярный еще 10-15 лет назад материал. В настоящее время уступает место более современным и прогрессивным, значительно превосходящим его по большинству эксплуатационных параметров. Срок службы – самый маленький из рассматриваемых вариантов — 10-15 лет;

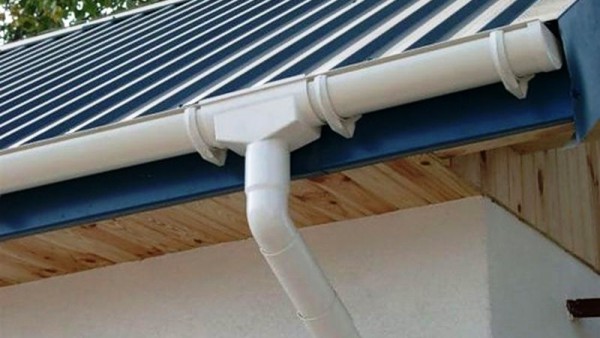

  • пластик или ПВХ . Крайне удобные и простые при установке (систему своими руками может смонтировать на небольшой дом один человек), пластиковые водостоки привлекательны внешне, высокоустойчивы к большинству факторов окружающей среды. Срок службы – достаточно большой – 30-50 лет;
  • металлопластик . Современный высокотехнологичный материал, в котором совмещаются достоинства двух предыдущих. Имеет еще более продолжительный срок эксплуатации (более 50 лет с неизвестным пока верхним пределом – так как материал разработан и применяется сравнительно недавно), отличные эксплуатационные и привлекательные внешне свойства и качества;
  • медь . Самый традиционный материал для изготовления водостока. Обладает единственным недостатком – высокой стоимостью, которая компенсируется превосходными характеристиками медных систем водоотвода. По большинству параметров является бесспорным лидером, даже по сравнению с самыми современными технологиями и материалами.

Большой выбор различных вариантов материалов и технологий позволяет каждому заказчику без каких-либо проблем выбрать тот, который наиболее ему подходит.

Устройство водостока с крыш своими руками

Для того чтобы монтируемая своими руками система водоотвода долго и успешно работала, необходимо выполнять ряд требований по установке и определенную последовательность выполнения работ.

Установка крепежных элементов водостока

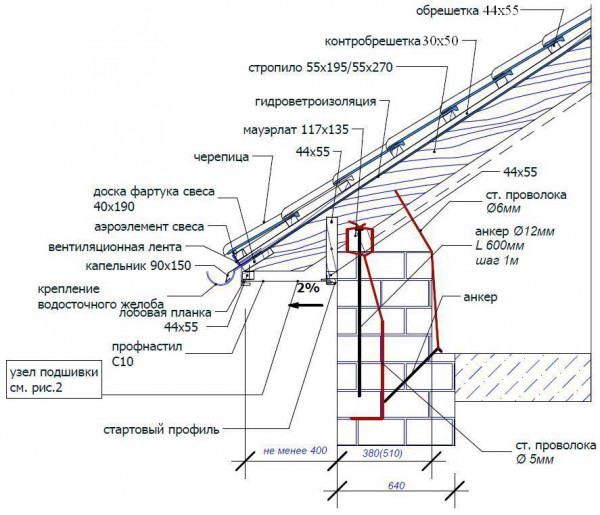

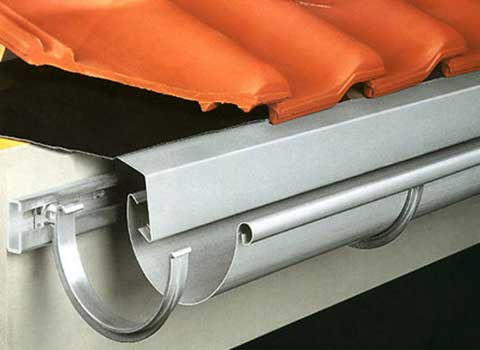

Начальным этапом производства работ своими руками является установка кронштейнов для крепления желобов. Они могут крепиться к стенам или стропильной системе, также допускается комбинированный вариант с использованием обоих типов крепления. Рекомендуемое расстояние между соседними кронштейнами — 50-60 см.

Монтаж водоприемных воронок водоотвода

В системах наружного водоотвода воронки принимают воду из желобов и направляют их в трубы. Из этого следует логичный вывод – их необходимо устанавливать только в местах, где планируются водосливные стояки из труб. Еще одно возможное назначение воронок – крепление между собой желобов. В этом случае, работы начинаются именно с установки воронок.

В месте крепления воронки к желобу вырезается специальное отверстие, края которого должны быть зачищены. Дальнейший способ крепления зависит от выбранного материала. Возможные варианты заранее предусматриваются, а необходимые дополнительные и доборные элементы, как и системы крепежа поставляются вместе с основной водосточной системой.

По окончании работ на воронки устанавливается защитная решетка, которая также присутствует в любом комплекте поставки.

Установка желобов водосточной системы

Существует две разновидности данного элемента (как и водосточных труб) – прямоугольной и круглой формы сечения. Установка желобов своими руками не представляет особых проблем – они просто вставляются в заранее смонтированные кронштейны. На неиспользуемые края монтируются специальные заглушки.

Соединение желобов происходит либо через воронку, либо между собой. Во втором случае применяется специальный доборный элемент, предназначенный именно для этого.

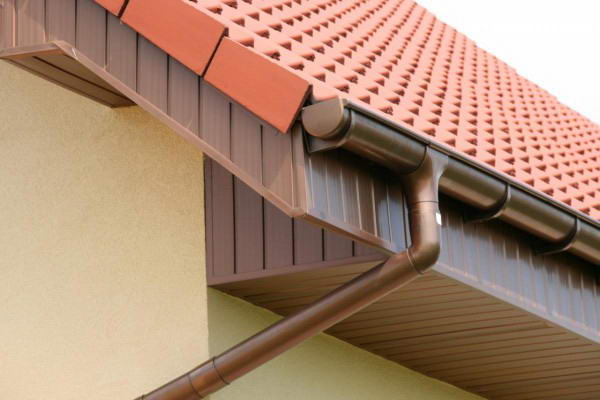

Монтаж колен водостока

Колено – элемент перехода от воронки к водосточной трубе. Их монтаж своими руками выполняется крайне просто – колено надевается на воронку снизу.

Установка водосточных труб

Выполнение этой работы своими руками не представляет никаких сложностей. Труба крепится к колену, а затем – хомутами к стене. Затем, при необходимости, труба наращивается, а работа выполняется в той же последовательности, но крепление осуществляется не к колену, а к выше смонтированной предыдущей трубе. Установка и закрепление хомутов гораздо проще, чем желобов, так как не требуется такая прочность и несущая способность конструкции.

Монтаж слива водостока

Конечным этапом работ является установка слива. По сути, это то же колено, но расположенное в нижней части водосливного стояка.

Пример монтажа водосточной системы приведен на следующем видео:

Заключение

Грамотный выбор и последующий монтаж системы водостока обеспечат надежную и длительную работу конструкции водоотвода, что полезно и крайне необходимо для беспроблемной эксплуатации всего здания.

голоса
Рейтинг статьи
Читать еще:  Схема водопровода из колодца с погружным насосом
Ссылка на основную публикацию
Adblock
detector
