Система капельного полива на даче из пластиковых труб своими руками

Вечный капельный полив своими руками.

Для тех огородников, которые хотят забыть о периодических покупках капельных лент предлагается вариант практически «вечного» капельного полива.

Какие материалы требуются для системы капельного полива:

Металлопластиковая труба самого маленького диаметра (16мм). Как правило, чем меньше диаметр трубы, тем она дешевле. В чем заключаются ее положительные черты — она мягкая и гибкая, её легко можно согнуть в нужном направлении и расположить на огороде, так как нужно. В чем ее минусы — сама труба достаточно дешевая, а вот металлические тройники и уголки к ней довольно дорогие.

Полипропиленовая труба.

Капельный полив выполненный из такой трубы будет на порядок дешевле чем из металлопластиковой, но монтаж такой трубы требует специального инструмента- паяльника труб и умения с ним работать. К тому же такая труба плохо гнется в отличие от металлопластиковой.

Водяной фильтр.

Его желательно установить сразу после емкости с водой. Очистка воды предотвратит забивку отверстий в трубах. Если все же отверстия забьются, то их можно прочистить сверлом нужного диаметра или просто булавкой, иголкой и т.п.

Емкость под воду.

Чем больше ее объем, тем лучше. При отсутствии большой емкости можно взять несколько бочек поменьше и соединить их вместе.

Для создания нужного давления необходимо емкость с водой поднять над землей. В данном случае существует прямая зависимость между высотой подъема емкости и давлением воды. Чем выше будет стоять емкостью водой, тем больше будет давление в трубах и тем больше будет литься воды за определенное время. В нашем случае вполне хватит высоты в 1-1.5м.

Еще один момент, трубы необходимо врезать в емкость с водой примерно на 5см выше дна емкости. Для чего это нужно. На дне будет собираться осадок и частицы грязи. Таким образом меньше этой грязи будет поступать в трубы капельного полива и меньше будут забиваться отверстия в трубах. В конце садового сезона рекомендуется очищать дно емкости от скопившегося мусора. Для вымывания грязи с дна емкости можно врезать отдельный кран непосредственно в дно емкости.

Желательно, чтобы ёмкость для воды была сделан из темного или непрозрачного материала. Это нужно, чтобы ее материал не пропускал свет. Без света в воде не будут разрастаться водоросли, вода не будет цвести и, следовательно меньше шансов будет, что забьются отверстия в трубах.

Таймер для полива.

Его необходимо установить сразу же после водяного фильтра. Данный таймер не требует большого давления воды и работает с водой, которая течет самотеком. Таймер работает от двух мини пальчиковых батареек. У таймера присутствует меню на русском языке и имеется две шкалы. Периодичность полива и продолжительность полива. Настроив один раз этот таймер вы вообще можете забыть о поливе. Следить только надо будет за уровнем воды в емкости.

Если же у вас не получается следить за уровнем воды в емкости, то можно купить пластиковую арматуру от туалетного сливного бачка и установить ее в емкость. Таким образом емкость под воду будет автоматически наполняться водой. Также существует целый ряд специальных датчиков контролирующих уровень воды в емкости.

В продаже также имеется таймер, предназначенный для капельного полива с повышенным давлением воды. Если вы подключите трубы не к емкости с водой ,а к водопроводу, то тогда вам понадобиться подобный таймер.

Данные таймеры можно найти в продаже на сайте Аliexpress просто набрав запрос в строке поиска -«садовые таймеры для воды».

Данный кран потребуется если нужно одновременно поливать растения, которые требуют разного полива, например томаты и огурцы. Также вместо крана шарового можно установить второй таймер для полива. Таким образом получится поливать разные грядки с разной периодичность и длительностью полива.

Собираем капельный полив.

Устанавливаем емкость с водой на высоту примерно 1-1.5м.

Подключаем к ней трубу с фильтром на высоте примерно 5см от дна емкости.

После фильтра подключаем таймер капельного полива.

После таймера подключаем все остальные трубы.

Укладываем трубы должным образом. Нужно добиться равномерного капельного полива на всей длине трубы. Это можно сделать разными способами:

Если труба не очень длинная, то под край трубы, который ближе к емкости с водой, можно подложить какие-либо подкладки. Его нужно немного приподнять. Таким образом край трубы, который удален от емкости будет самой низкой точкой в системе полива. Этим способом можно добиться равномерного полива. Перепад высот концов трубы не должен быть слишком большим, примерно на 8-10 метров длины трубы хватит перепада 2-5см. Лучше всего если грядки уже будут с небольшим наклоном относительно уровня земли. В этом случае емкость с водой должна стоять на высокой стороне.

Также можно немного рассверлить отверстия на краю трубы, который удален от емкости с водой. Только рассверливайте совсем понемногу, пока не добьётесь нужного полива.

Можно купить специальные капельницы и врезать в трубу. Такие капельницы легко найти на сайте Аliexpress. Стоят они не дорого. Преимущество такого способа в том, что каждую капельницу можно настроить отдельно. Для этих капельниц нужно постоянное давление воды. Если полив происходит из емкости, а не из водопровода, то с падением уровня воды в емкости будет уменьшаться давление воды в трубах и капельницы адекватно работать не будут. Поэтому для нормальной работы таких капельниц необходимо сделать систему автоматического наполнения емкости с водой.

После того как вы уложили трубы необходимым образом и соединили их, необходимо просверлить в трубах отверстия.

Отверстия нужно сверлить диаметром 2мм напротив растения и обязательно сверху труб. Почему сверху? Для того, чтобы отверстия меньше забивались землей и, чтобы исключить завоздушивания трубы. Вода самотеком выдавливает через эти отверстия воздух, а потом уже начинается литься вода.

При посадке рассады в следующий сезон нужно будет высаживать растения напротив отверстий в трубе.

Концы труб необходимо заглушить съемными заглушками. Перед зимним сезоном эти заглушки можно будет снять и слить воду с труб. Если этого не сделать, то вода в трубах замерзнет и лед расширяясь, разорвет трубы. Вместо заглушек можно в концах труб установить обычные шаровые краны для слива воды.

Читать еще: Преимущества полива из бутылок

Капельный полив готов.

Видео: как сделать капельный полив своими руками.

Система полива из пластиковых труб

Растения в саду и огороде нуждаются в своевременном и систематическом поливе. Довольно утомительно носить от крана к огороду ведра и лейки, поэтому самым лучшим решением является установка на участке системы полива.

На современном рынке представлено множество вариантов таких систем, отечественных и импортных, на любой кошелек. Но изготовить ее своими руками нетрудно и с этим справиться даже начинающий огородник и садовод.

Различают основные виды полива растений:

метод дождевания;
полив капельным способом;
внутрипочвенный полив.

Суть полива дождевания в том, что вода из системы выбрасывается под большим напором в виде дождя и орошает растения. Подходит для полива клумб и газонов.

Капельный полив предполагает подачу воды непосредственно к корням растений.

Внутрипочвенный полив осуществляют при помощи труб и пористых шлангах. Этот способ подходит для полива тепличных растений.

Наиболее подходящим для дачного участка является капельный полив. Подача воды бывает гравитационной с поступлением из накопительного бака, и принудительной, при котором поступление происходит из водопровода или скважины. Так же можно установить электро-магнитный клапан под управлением реле времени, и сделать полив автоматическим.

Материалы

Для того чтобы сделать поливную конструкцию, необходимы следующие материалы:

накопительный бак и насос;
краны, тройники и заглушки;
капельные трубки, имеющие разветвления и капельницы;
контроллер;
фильтр;
переходник;
оборудование капельного полива;
трубы не менее 16 миллиметров сечения;
шаровой и вентильный краны.
реле времени
электромагнитный клапан

Инструменты для монтажа

двухжильный провод;
уплотнительная лента;
изоляционная лента;
электрическая колодка;
лопата;
нож;
пассатижи;
отвертка;
дрель с длинным сверлом и др.

Как сэкономить на монтаже системы полива

С использованием пластиковых труб система для полива обойдется значительно дешевле по сравнению с изделиями из металла. Помимо этого, пластиковые трубы не ржавеют и не подвержены коррозийным изменениям.

Оформление трубы и крана

Для того чтобы замаскировать систему коммуникации можно расположить в полом бордюре. Этот вариант очень удобен, когда место полива находится на значительном отдалении от водопровода.

Можно применить систему скрытого полива, установив ее под землей на глубине не менее 30 сантиметров.

Инструкция по монтажу системы

Установить бак на расстоянии 1,5 или 2 метров над землей и подключить к системе водоснабжения. Для этого в бак врезается переходник и на него накручивают вентильный кран.
Для регулировки подачи воды подключить контроллер, затем шаровой кран.
Чтобы регулировать напор, устанавливается насос.
Подключить к системе пластиковые трубы через разветвители. При помощи тройников соединить трубы, оснастив их краном.
Подключить к тройникам капельные трубки через адаптеры.
Провести тестирование системы и отрегулировать давление

Разобрать систему на зиму нетрудно, для этого нужно снять трубы и капельницы, слить воду из бака и убрать аппаратуру.

Полезные советы

Для монтажа системы специалисты советуют использовать полимерную трубу ПВХ в качестве главной.
Тонкие трубы системы должны быть полиэтиленовые.
Бочку для воды лучше использовать пластиковую, она не ржавеет, легче чистится и стоит дешевле.
Замену и чистку фильтров в системе нужно проводить регулярно
На зиму систему стоит убирать, предварительно промыв и высушив все детали.

Вывод

Самостоятельное изготовление системы полива является несложной задачей и более выгодно по сравнению с покупной.

Если полив на даче организован правильно, это поможет существенно сократить расход воды и время полива. Систему можно в любой момент перепланировать или расширить, если возникнет такая необходимость. И Самый главный плюс ее можно сделать полностью автоматизированной и автономной, об этом мы расскажем в следующей статье

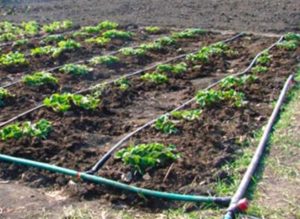

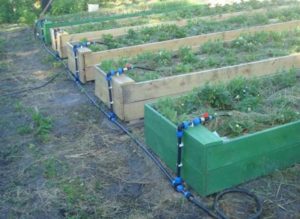

Небольшая галерея ка капельный полив выглядит на огороде

О системах полива

Система полива на даче из пластиковых труб своими руками: Пошаговая инструкция +Видео

Все без исключения садоводы знают, какой трудоемкий процесс поливки грядок с любимыми овощами и ягодами.

В своем большинстве увлажняют почву из лейки или шланга, что забирает массу времени и сил. Этот вопрос решается с установкой системы полива на даче из пластиковых труб.

Почему именно из пластика? Изделия из этого материала легко монтируются, мало весят, прочные и обладают еще массой достоинств.

Системы полива

Поверхностный полив – самый простой способ. Вода, по выкопанным узеньким траншейкам, подается к растениям. Все находится на поверхности, вопрос монтажа отпадает.

Такое увлажнение почвы не желательно, так как вода поступает рядом с корневой системой, культура теряет часть кислорода.

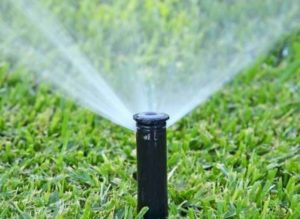

Дождевание – увлажнение происходит методом распыления воды. Сами распылители устанавливают в определенных местах на участке, так чтобы оросить весь участок. Этот способ полива очень хороший, вода поступает в прикорневую систему и корни, само растение получает влагу и кислород.

Особенность системы полива методом распыления в том, что если в трубах низкое давление, то зона покрытия сократится, что может привести к высыханию части растений и также при наличии ветра, полив будет не равномерным.

Система капельного полива

Один из самых экономичных способов увлажнения. Вода по шлангам с отверстиями поступает непосредственно к корню культуры. Поливочные шланги в этой системе подведены к трубе с водой, которая может быть подключена не только к центральному водоснабжению, но и к любому накопителю. В конце каждого шланга установлена заглушка. Система оснащается фильтром и краном на подачу и отключение воды.

Читать еще: Советы по выбору проводов и кабелей

Минусом капельного полива является засорение шланга, отверстия не большие, в них попадают частицы почвы.

Внутрипочвенный полив

Поливочная магистраль данного типа прокладывается с углублением под слой почвы в 0,3м. трубы оснащены специальными отверстиями для подачи воды напрямую к корням растений. Этот вид увлажнения хорошо подойдет для теплиц и мест где не проводится вскапывание почвы. Хотя можно организовать поливочную систему из пластиковых труб и высаживать растения относительно магистрали. Внутрипочвенная поливка отменяет регулярное рыхление земли, и процесс положительно отражается на поступлении кислорода к корневой системе.

Трубы могут засоряться, чтобы избежать этого стоит установить фильтр для воды.

Достоинства труб из пластика

Гладкие стенки, что купирует образование отложений.
Отличная пропускная способность
Материал прочный, способен выдержать нагрузку средней тяжести, как садовая техника
Долгий срок службы
Стойкость к агрессивным средам и химикатам
Морозоустойчивость
Легкий простой монтаж, исключающий использование дорогостоящего оборудования.
Пластик не подвержен коррозии

Системы полива делятся на автоматические, полуавтоматические и ручные управления

Механическое управление самое простое. Полив происходит при помощи шланга или организованной системы увлажнения методом включения и отключения шарового крана.
Полуавтоматическая система полива на даче рассчитана на ручную подачу воды, то есть открытие крана, дальше распределение жидкости по трубам, регулировка напора и расхода воды происходит автоматически.
Автоматическая поливка участка абсолютно автоматизированный процесс. Человеку даже находиться на даче не обязательно. Почва участка будет увлажняться в заданном режиме с нормированным количеством воды. Система оснащена датчиками, которые фиксируют температуру воздуха, почву, влажность почвы. Они автоматически включают полив при необходимости и отключают систему.

Как самостоятельно установить поливочную систему

Для монтажа используются изделия из полиэтилена или полипропилена диаметром от 20 мм до 40 мм. Стыкуются трубы ПНД при помощи фитингов. Процесс выполнения происходит вручную и не требует наличия инструментов.

Полипропилен соединяется методом пайки, так что электричество необходимо.

Установка поверхностного полива. Система монтируется на почве, при неисправности, легко и быстро чинится.

Минусы: Из-за расположения на поверхности возможны повреждения; Передвижение требует внимания.

Монтаж глубинной системы.

Составляется схема прокладки труб
По схеме выкапываются траншее от 0,3м до 0,7 м глубиной с уклоном к низкой точке участка.
Делается разводка труб
Трубы укладываются в траншеи
Производится врезание в основной трубопровод и установкой шарового крана
Для отводов можно использовать трубы малого диаметра или шланги
Дождеватели или капельницы устанавливаются на концах отводов.
Готовая система для полива подключается к центральной магистрали и автоматике
Производится проверка. При наличии протечек, неисправность устраняется.
Труды закрываются грунтом. Система готова к применению.

Правильно собранная система полива своими руками из пластиковых труб избавит садовода от тягостной работы на многие годы.

Как сделать капельный полив своими руками из труб и пластиковых бутылок?

Организация ухода за газоном, растениями в огороде и саду подразумевает регулярный полив. Продуманная система капельного орошения позволяет экономить время и снижать трудозатраты овощеводов по выращиванию урожая. В зависимости от площади, наличия денежных средств и возможности находиться рядом с поливной установкой, подбирается оптимальный вариант системы подвода воды к растениям. В статье рассмотрено, как организовать капельный полив из труб своими руками и полив огорода с помощью пластиковых бутылок, который можно продумать самостоятельно.

Система полива на основе пластиковых труб

Считается, что самой эффективной системой по облегчению труда овощевода в вопросе регулярного полива является вариант на основе пластиковых труб. Они бывают автоматизированные, автоматические и на ручном управлении. Каждая разновидность имеет свои особенности, выгодные стороны и недостатки. Первоначально система капельного полива разрабатывалась для тех условий, когда водный ресурс был существенно ограничен. Но в результате использование данного вида внесения воды стало популярным на различных территориях вне зависимости от климата.

Система дозированного полива состоит из простых инженерных решений, поэтому ее можно собрать самостоятельно на собственном участке, даче, в теплице.

Важно предварительно определить площадь для надпочвенного орошения (или разбить участок на отдельные секторы), чтобы подобрать оптимальный вариант установки пластиковых труб и выбрать управление.

Полипропиленовые трубы для системы полива

Хорош капельный полив своими руками из полипропиленовых труб для подземной установки. Надземная прокладка возможна, но не рекомендована. Дело в том, что используемый материал не может похвастаться устойчивостью к механическим повреждениям. Также рискуют быстро потерять целостность системы полива те овощеводы, которые оставляют полипропиленовые трубы при низких температурах на долгое время. Еще один нюанс, который важно учитывать при выборе подходящего материала для труб системы надпочвенного орошения – это относительно легкое повреждение конструкции грызунами и насекомыми.

Достоинства полипропиленовых труб как главного звена в организации внесения воды непосредственно к растению:

низкая теплопроводность;
небольшая плотность;
высокий показатель сопротивляемости коррозии;
хорошая сопротивляемость перепадам температур (при неполном заполнении);
устойчивость к гидравлическим ударам.

На рынке предлагают два вида полиэтиленовых труб. Первый из них – тонкостенные трубы, которые хороши для организации ленточного полива (монтаж над поверхностью земли). Толстостенные варианты лучше всего прокладывать как магистральные. Монтаж системы из ПНД труб потребует наличия оборудования для пайки.

Трубы из ПВХ для дозированного полива

Полноценное капельное орошение своими руками на основе труб из поливинилхлорида просто в установке и эксплуатации. Соединительные элементы не отягчают конструкцию. Устройство отличается легкостью, жесткостью (хотя эту характеристику порой относят к недостаткам), прочностью. Чаще всего используется эта разновидность в совокупности с автоматическим управлением.

Магистральные трубопроводы и ответвления из ПВХ характеризуются следующими положительными качествами:

отсутствие реакции на перепады температур;
долговечность вне зависимости от уровня установки (надземные или подземный);
неподверженность коррозии

Как смонтировать систему: синтез труб из ПВХ и полипропилена

Чаще всего капельное орошение из пластиковых труб организовывают из подручных материалов. Так, самый лучший вариант для магистрального трубопровода – это ПВХ-составляющие, а материалом для ответвлений можно назвать тонкостенный полиэтилен. Разводка включает также:

бак-накопитель, в который и врезается магистральный трубопровод;
шаровый кран, устанавливаемый ниже врезки магистрали в накопитель;
концевые заглушки, предназначенные для отводов магистрального трубопровода;
старт-коннекторы (присоединители), связывающие основной трубопровод и полиэтиленовые ответвления.

Читать еще: Устройство твердотопливного котла для бани

Капельный полив из труб своими руками: практические советы

Бак-накопитель необходимо установить на высоте 150-200 см от земли. Система будет функционировать, если обеспечено достаточное давление, поэтому, чем выше емкость с водой, тем больше напор. Накопитель можно поставить и на уровне земли, но тогда потребуется установить насос.

Магистральную ветвь рекомендуется врезать примерно на 10 см выше дна бака, чтобы не пропускать по системе грязь и мусор. Самодельный фильтр для капельного полива своими руками следует установить по потоку воды до установки узла по внесению удобрений (при его наличии), но после запорного крана. Это позволит не накапливаться в конструкции спорам водорослей и различным микроорганизмам.

Часто устанавливают еще один кран перед разветвлением на грядки (сектора). Это делается для того, чтобы промывать систему, а также регулировать давление (если управление системой механическое). Первая проверка работы устройства производится с открытыми заглушками. Если работоспособность обеспечена, и отсутствуют незапланированные течи, то концы вновь заглушают и система может полноценно функционировать в рабочем режиме.

Системы управления поливом растений

Ручной режим считается самым простым. Самостоятельный капельный полив огорода с первой ступенью управления подразумевает установку шарового крана на каждую поливочную линию. Естественно, открытие и закрытие крана осуществляется вручную. Это не совсем удобно, но если сравнить время на самостоятельный полив растений со временем по закрутке-открутке крана, то этот недостаток не кажется значительным. Такая разновидность организации полива теряет смысл, если хозяева присутствуют на участке лишь по выходным.

Автоматизированный полив обеспечивает подачу воды посредством электромагнитных клапанов. Сигнал клапану передает заранее настроенный процессор. Автоматизированная система полива на даче своими руками с миникомпьютером подает команды на каждую линию в отдельности.

Всего в автоматизированной системе может быть несколько линий, среди которых могут присутствовать подземные, капельные, тепличные линии, а также дождевание. Таким образом, программу можно задавать на несколько дней в зависимости от прогноза погоды. Управление будет вестись без непосредственного присутствия человека. Внесение поправок в программу осуществляется вручную. Автоматизированный полив не предусматривает контроль за влажностью, температурой воздуха и почвы.

С автоматическим управлением полив овощей на даче существенно облегчается. Нет необходимости перестраивать миникомпьютер в зависимости от метеоусловий и каждый раз закручивать и откручивать краны. Потребность растений в воде автоматически определяется датчиками. На основе показателей осуществляется полив. Каждая линия имеет отдельное управление, отдельные датчики. Автоматический полив относится к наиболее прогрессивным способам подачи воды к растениям, позволяющим добиться оптимального ухода для большого урожая.

Система полива на основе пластиковых бутылок

Пластиковые бутылки не всегда обеспечивают растительность нужным количеством воды в нужное время, однако необходимый минимум таким образом обеспечить можно. Использование бутылок особенно оправдано, если нет возможности давать воду овощам регулярно каждый день.

Подпочвенный полив огорода с помощью пластиковых бутылок как минимум можно назвать бюджетным. При этом способе полива вода доставляется непосредственно к корням растений, таким образом экономятся и удобрения. Подпитка корней позволяет избежать лишней влажности, которую, например, не ценят большинство сортов томатов.

Капельный полив из бутылок: практические советы

Несложен капельный полив своими руками из пластиковых бутылок, так как подходящие материалы можно найти в каждом доме. Оптимальный объем для одной емкости – два литра, но допускается использовать и более мелкие тары. В крышках нужно проделать несколько небольших отверстий. Точное количество может подсказать только личный опыт, но общие рекомендации таковы: два отверстия для легкого грунта и четыре – для глинистого. Диаметр просвета – два мм. В некоторых хозяйственных магазинах можно найти специальные крышки с узкими горлышками на бутылки.

Чтобы бутылку не доставать из грунта для пополнения водой, в дне емкости нужно проделать отверстие либо срезать его вовсе. Но чем меньше просвет, тем меньше будет испаряться вода из тары. Система внесения воды, подразумевающая капельный полив из бутылок, проще всего устанавливается в момент посадки растений. Тара вставляется крышкой вниз под углом в 30-45 градусов.

Установка емкости под уже растущие грядки также возможна. Например, капельный полив огурцов своими руками с помощью бутылок производится путем вкапывания тары в землю на расстояние в 10-20 см от стебля. Так как огурцы очень чувствительны к повреждениям даже небольших корешков, то устанавливать бутылку надо очень осторожно.

Подливается вода в каждую емкость по мере всасывания жидкости в почву. Необходимо отметить, что в жаркие дни расход будет больше. «Бутылочный» капельный полив своими руками для дачи позволит обеспечить овощные растения водой на несколько дней.

Организация полива в теплице

По возможности лучше обеспечить простой подземный полив на даче в теплице, особенно если идет речь о монтаже установки из труб. Дело в движении воздуха. Переизбыток воды (часто характерный при ее тотальном внесении) приводит к тому, что почва вытесняет воздух, без которого невозможно полноценное развитие растений. Но если по каким-то причинам не получается вносить воду прямо под корень в землю, тогда настоятельно рекомендуется рассмотреть систему капельного полива.

Капельная система полива в теплице зачастую описывается как самая лучшая, но с этим можно поспорить. В любом случае она дает хорошие результаты и экономит время овощевода, особенно если настроено автоматическое управление. Продуманный капельный полив в теплице имеет свои преимущества:

увеличение урожая за счет своевременного поступления воды (по желанию растения, а не по возможности овощевода);
оптимальное распределение водных ресурсов;
снижение риска вымывания почвы;
возможность внесения удобрений и снижение расхода питательного состава за счет локализации.

Каждая описанная система имеет своего потребителя, и сравнивать их сложно. Капельный полив грядок с помощью пластиковых бутылок хорош для небольших участков, а также для дачников, не имеющих возможность установить дорогостоящий вариант с пластиковыми трубами и обеспечить капельный полив огорода на более качественном уровне. Посмотрите статью про автополив на даче своими руками при помощи различных систем.
