Полив по расписанию

Комплекты для капельного полива и таймеры полива

Автоматика из капельного полива и таймера полива — простой способ вовремя полить свои растения и сократить ваше время на это. Пригодится и в теплице и на открытой грядке.

Капельный полив и таймеры полива: что это такое и где и для чего использовать?

Капельный полив — это самый совершенный способ полива растений на грядках небольшими дозами, при этом:

  • 🏜️ не размывая почву, не создавая эрозию почвы
  • 🌿 не подпитывая влагой сорняки вода подается только выращиваемому растению
  • 💦 экономя воду
  • 🌊 не создавая переизбытка влажности
  • 💪 сберегая руки, плечи, спину — ведь Вам не понадобится носить лейки

Что такое капельный полив и его автоматика простыми словами

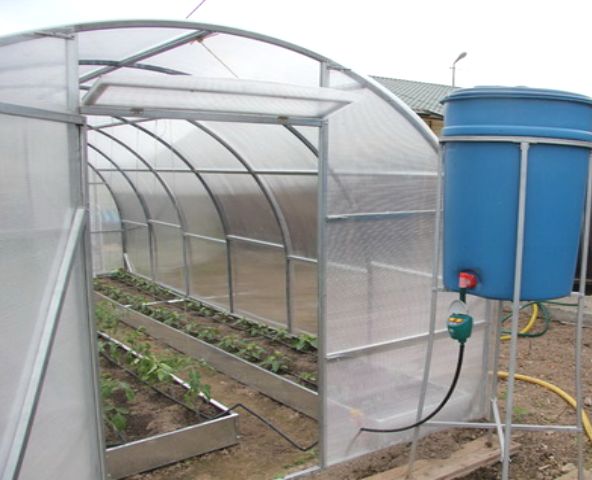

  • берете бочку с водой
  • ставите ее выше 80 см над уровнем земли
  • подключаете к ней таймер (чтобы поливать не целый день, а по расписанию)
  • а к таймеру — специальный шланг для капельного полива
  • разводите этот шланг между своими растениями
  • протыкаете шланг около ростков растений, делаете отводку к растению и вставляете капельницу.

и всё!

Вам остается только доливать воду в бочку(лучше насосом) и пропалывать сорняки.

Откуда взялся капельный полив и сфера его использования:

Капельный полив в современном мире считается изобретением израильских фермеров, которые до сих пор умудряются делать поставки овощей и фруктов из своих засушливых теплиц по всему миру (в том числе в Россию). Хотя, вид полива появился гораздо раньше, просто образец современной работы израильских специалистов стал примером для подражания многим другим производителям.

Суть простой работы капельного полива описана выше, но важно понимать, что его применение так универсально, что подойдет для всего огорода: от полива клубники на открытом грунте до тепличных посадок.

★ При этом всё из одной бочки.
★ «Самотёком».
★ С заданным интервалом.
★ С контролем, почвы и того, что прошел ли дождь.

Цена и разновидности систем полива

По источнику подачи воды:

    • капельный — от источника воды(под напором, «пассивной системой»: из бочки самотёком) через магистральный шланг с отводами к растениям через «капельницы»

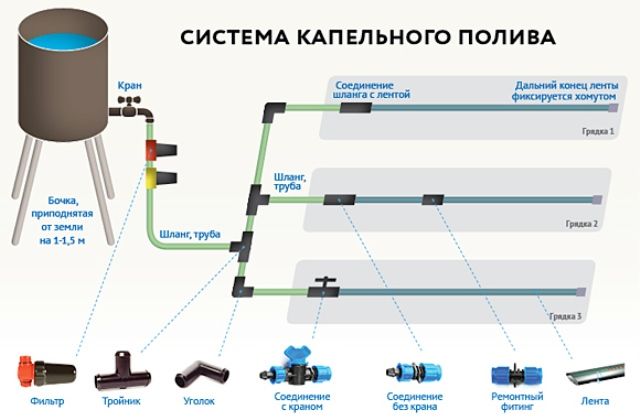

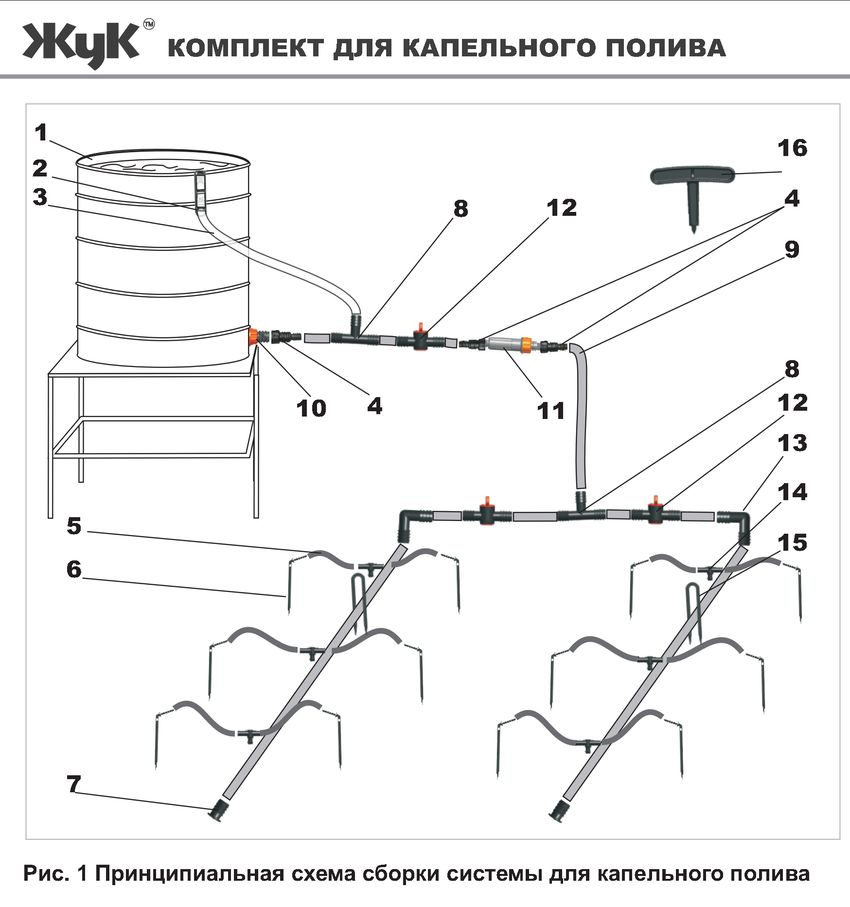

Схема сборки капельного полива «Жук» (ниже)

  1. Резервуар с водой
  2. Подвес для шланга-уровня
  3. Прозрачный шланг — уровень
  4. Штуцер 1/2”
  5. Шланг подающий
  6. Капельница
  7. Заглушка для магистрального шланга
  8. Тройник большой (для магистрального шланга)
  9. Магистральный шланг 1/2”
  10. Штуцер для бочки
  11. Фильтр тонкой очистки
  12. Кран
  13. Уголок для магистрального шланга
  14. Тройник малый (для подающего шланга)
  15. Прижим для магистрального шланга
  16. Шило для магистрального шланга

  • «дождевой» полив: вода подается под давлением и распыляется, из распределителя воды (пистолеты-распылители, дождеватели, маятниковые оросители)

Цены комплектов капельного полива

Обратите внимание, что для начала цена зависит от длины магистрального шланга и количества отводов с капельницами: от 10 до 18 м (на 30 или 60 растений).

Такие наборы стоят от 1000 до 2000 руб. Также есть дополнительные наборы для расширения стандартной комплектации, например, «АкваДуся +12».

А когда же и чем «включается автоматика полива» и варианты ее применения?

Да, то что важно — это КОГДА включить полив. Не вам ходить же с лейкой или шлангом для полива, а просто через несколько дней отсутствия на даче приехать и увидеть, что все растения и деревья политы.

Для начала нужно решить несколько простых калькуляций:

  • сколько зон для полива на своем дачном участке вы выбираете
    Пример
    : у вас 2 грядки по 6 метров, 1 теплица с 2 грядками на 6 м, газон для полива, 2 плодовых дерева для полива. Значит у вас 4-5 зон полива
  • какое количество влаги нужно для орошения
    При «самотеке» из бочки (а это в зависимости от высоты размещения бочки с водой над землей может быть от 0,5 до 2 атм) при капельном поливе на 1 капельницу (на 1 растение) за 80 мин. в среднем уходит 2-3 л воды. В зависимости от того какие у вас растения и заданного режима их полива и будет зависеть выбор того, какой объем воды для полива.

Например, в норме полива по ГОСТу — это 3-6 л в зависимости от почвы, а в жаркий день — 10 л на 1 м.кв.

ДЕТАЛИ
Вопрос : Какую высоту выбрать для установки бочки для «самотека»?
Ответ: В большинстве случаев для бочки на 200-250 л хватает высоты поднятия от 80 см до 1,5 м над высотой поливаемого участка.

  • определиться с таймером полива

ВАЖНО ЗНАТЬ :
такие автоматизаторы полива делятся на » таймеры » и на » программаторы «, хотя чаще всего называются как «таймеры полива».

Разница в том, что таймеры просто «задают цикл», чаще всего, задают интервал полива по суткам на неделю (напр., 2 суток в часах) и с длительностью полива (напр., на 60 минут). А программаторы (контроллеры) способны задавать и интервал и длительность вплоть до даты и времени .

Полив по расписанию

Пока это только проект. На сегодняшний день полностью написаны программы под все устройства, проверена работа системы в Proteus. Для реализации ищу инвесторов.

Система разрабатывалась для автоматизации процесса полива участка. Весь участок (цветник, газон, огород) разбит на несколько зон. Система обслуживает до 15 зон с использованием любых систем полива (форсунки, капельный полив и т.д.).

В случае отсутствия воды в водопроводе, предусмотрена возможность полива из резервной емкости с водой.

Все блоки системы объединены между собой в сеть и могут быть разнесены по территории участка на большое расстояние. Это позволяет сэкономить значительные средства на прокладке трубопроводов (отдельно к каждой зоне полива) и проводов (от управляющего контроллера к каждому электроклапану).

Система состоит из следующих блоков:

— контроллер системы полива;

— датчики влажности почвы;

— датчик уровня и температуры воды в резервной емкости с водой;

— блоки управления клапанами и насосами.

Контроллер управляет работой всей системы. После включения и соответствующего программирования, контроллер опрашивает состояние датчиков и управляет исполнительными устройствами (электроклапанами, насосами), обеспечивая полив зон по заданной программе.

Читать еще:  Яблоня стелющаяся для начинающих садоводов

Датчики влажности измеряют влажность почвы, и позволяют программе контроллера принимать решение о необходимости полива зоны, в которой они установлены.

Датчик уровня воды контролирует уровень воды в резервной емкости и позволяет автоматически поддерживать уровень в заданных пределах. Кроме того, датчик измеряет температуру воды.

Датчик осадков срабатывает в случае дождя. Таким образом, полив в дождливый день не производится. Кроме того датчик измеряет температуру воздуха.

Блоки управления включают или выключают исполнительные устройства. В зависимости от необходимого количества каналов управления могут быть использованы 1-, 2- 4- или 8-канальные блоки управления. Система может управлять 16 блоками управления по 8 каналов каждый, то есть 16х8 = 128 исполнительных устройств. В качестве коммутирующего элемента используются реле. Таким образом, к блокам можно подключить электроклапаны или насосы на любое напряжение.

Ниже приведена реальная схема системы полива.

Вода в систему полива подается от водопроводной колонки через электроклапан №1.

Цветник, расположенный перед домом, разделен на зоны полива A и B . К нему проложена водопроводная труба, на входе которой установлен электроклапан №2. Этот клапан разрешает подачу воды для полива цветника, он установлен для того, чтобы при поливе газона или огорода, в трубе, идущей к цветнику, не создавалось давление воды. В цветнике установлены электроклапаны №3 и №4, подающие воду для каждой зоны полива. Клапанами управляет один 2-х канальный блок управления.

Газон разбит на 2 зоны С.. E . Поскольку газон расположен близко от водопроводной колонки, к каждой зоне прокладывается отдельная труба для полива. Для каждой зоны устанавливается электроклапан. Поскольку в этом месте установлено много клапанов, для их управления используется один 8- канальный блок управления. Для газона предусмотрена возможность полива в режиме «автоматический полив», поэтому в каждой зоне установлен датчик влажности почвы.

Огород разбит на 5 зон F .. J , к нему проложена водопроводная труба, на входе которой установлен электроклапан №8. Вдоль трубы сделаны отводы с установленными на них электроклапанами (№9..№13). Для управления электроклапаном №11 используется 1-канальный блок управления, а для остальных клапанов 4- канальный блок управления.

В качестве резервной емкости с водой используется небольшой пруд, в котором установлен насос. От пруда к водопроводной колонке уложены две трубы. По одной из труб, вода через насос и электроклапан №14 подается в систему полива, этот клапан также предотвращает поступление воды из системы полива в пруд через насос. По второй трубе, через электроклапан №15, при необходимости пополняется уровень воды в пруду. Управляется насос 1- канальным модулем управления. В пруду установлен датчик уровня воды.

Для контроля наличия осадков на участке установлен датчик дождя.

Контроллер может располагаться на стене дома или внутри его.

Система полива может работать в следующих режимах:

— «Полив по расписанию»;

В режиме «Автоматический полив» полив зон производится без вмешательства человека. Контроллер опрашивает датчики влажности, и в установленное время, если влажность почвы меньше заданной, включает полив зон, определенных программой. В автоматическом режиме полив может быть произведен 2 раза в сутки, длительность полива определяется при программировании контроллера, и одинакова для обоих временных интервалов.

Например: газон, площадью 300 м 2 разбит на 3 зоны. Электроклапан №1 включает подачу воды из системы водопровода в систему полива.

Для зоны С задана минимальная влажность почвы 40%, время первого полива установлено на 6:00, время второго полива установлено на 20:00, длительность полива установлена на 20 минут. Поливом зоны С управляет электроклапан № 5 .

Для зоны D задана минимальная влажность почвы 35%, время первого полива установлено на 6:20, время второго полива установлено на 20:20, длительность полива установлена на 10 минут. Поливом зоны D управляет электроклапан № 6 .

Для зоны E задана минимальная влажность почвы 45%, время первого полива установлено на 6:20, время второго полива установлено на 20:20, длительность полива установлена на 15 минут. Поливом зоны E управляет электроклапан №7.

В 6:00 контроллер опрашивает датчик влажности почвы зоны C . Если влажность почвы, ниже 40%, контроллер подаст команду на включение клапана №1 (который пускает воду из водопровода в систему полива) и на включение клапана №2 (клапан полива зоны С ). В 6:20 контроллер выключить полив зоны С . Далее происходит контроль влажности зон D и E . В случае необходимости будет включен полив обеих зон или только одной зоны. В 20:00 процесс повторится.

Если в момент полива начнется дождь, контроллер немедленно прекратит полив. Если интенсивность дождя будет небольшой, и влажность почвы будет ниже заданной, то при наступлении времени очередного начала полива, контроллер включит электроклапаны, и произойдет полив.

В режиме «полив по расписанию» полив зон производится с заданной периодичностью в заданное время 1 раз в сутки, длительность полива определяется при программировании контроллера.

Например: цветник, площадью 100 м 2 разбит на 2 зоны. Электроклапан №1 подает воду из системы водопровода в систему полива. Клапан №2 разрешает подачу воды для полива цветника.

Для зоны A задана периодичность полива каждый день, время начала полива установлено на 6:00, длительность полива установлена на 15 минут. Поливом зоны A управляет электроклапан №3.

Для зоны B задана периодичность полива через день (каждый 2 день), время полива установлено на 18:00, длительность полива установлена на 20 минут. Поливом зоны B управляет электроклапан №4.

Каждый день в 6:00 контроллер включает клапана №1 (который пускает воду из водопровода в систему полива), клапан №2(который подает воду к цветнику) и клапан №3 (клапан полива зоны A ). В 6:15 контроллер выключит полив зоны A . Полив зоны B происходит через день. Он начинается в 18:00 и заканчивается в 18:20. Если в один из дней пройдет дождь, периодичность полива будет считаться от этого дня. То есть, если полив зоны B произошел 1 июня, а 2 июня прошел дождь, то следующий полив произойдет только 4 июня…

В режиме «полив вручную» зона полива и время полива выбираются пользователем единоразово.

Например: огород, площадью 500 м 2 разбит на 5 зон. Электроклапан №1 подает воду из системы водопровода в систему полива. Электроклапан №8 подает воду к системе полива огорода.

Читать еще:  Трубы для водоснабжения как выбрать подходящий вариант

Поливом зоны F управляет электроклапан №9, поливом зоны G управляет электроклапан №10, и т.д.

В любое время, пользователь может выбрать номер зоны, для которой нужно произвести полив, и время, в течение которого будет производиться полив. После этого контроллер включит заданные клапана, и полив зоны будет производиться заданное время.

Перспективы развития проекта:

1. Расширение количества каналов до 32 (с использованием 2 каналов поддержания уровня воды в резервной емкости)

2. Замена кнопок с механическими контактами сенсорными кнопками (тогда не придется в корпусе, который должен быть герметичным, делать отверстия для кнопок).

3. Возможно, создание системы с наращиваемыми релейными модулями вместо использования сети (для небольших участков).

Как развернуть умную систему автополива на даче

Чтобы организовать на дачном участке систему автополива, в первую очередь, понадобится постоянный источник воды — водопровод, скважина, колодец или какой-то крупный резервуар. Естественные водоемы — вариант так себе: в их воде содержатся примеси, способные быстро забить фильтры и вывести систему полива из строя.

Если вода берется из колодца или скважины — нужен насос с обязательным блоком автоматического выключения. Его мощность зависит от глубины скважины и рабочего давления системы (обычно это 2-4 атм).

Когда вопрос водоснабжения решен, можно приступать непосредственно к выбору системы автополива.

Какую систему автополива выбрать?

Тут все не так просто — придется выбирать среди дождевальных, капельных и комбинированных систем.

Дождевальные системы

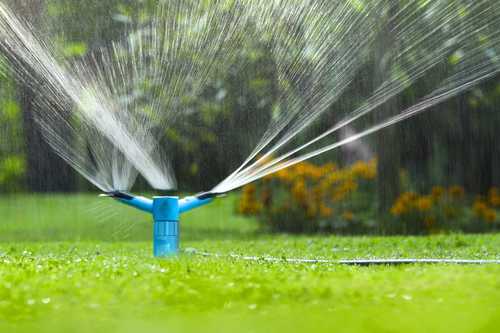

Устройства этого типа разбрызгивают воду над растениями, образуя искусственный дождик или мелкую водяную пыль — отсюда и название. Чаще всего такие «поливалки» устанавливают на участках с газонной травой.

Дождевальные установки разбрызгивают воду крупными каплями или образуют туман из микрокапель

Система состоит из подводящих труб (под землей) и устройств разбрызгивания воды, которые бывают выдвижными и невыдвижными.

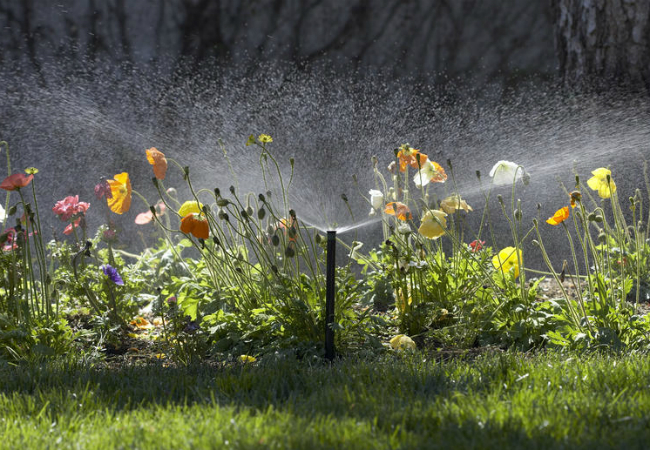

Выдвижные дождеватели, соответственно, выдвигаются из-под земли только во время работы и практически незаметны. Дальность полива у них небольшая – от 4 до 7 метров, но это можно компенсировать, увеличив количество устройств и грамотно распределив их по участку.

Среди выдвижных дождевателей есть веерные и роторные модели. Первые неподвижны и разбрызгивают воду в определенном секторе. Они просты в установке и долговечны, но дальность разбрызгивания воды у них невелика – от 3 до 6 метров.

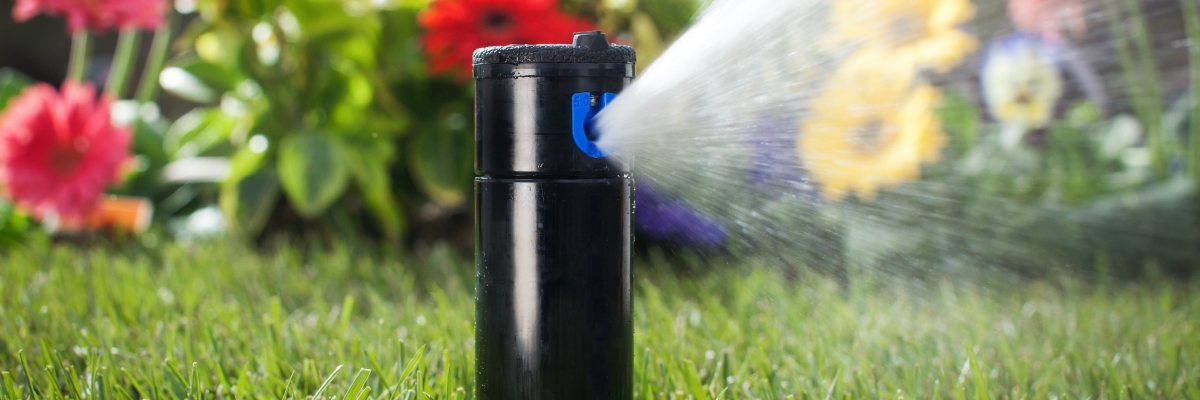

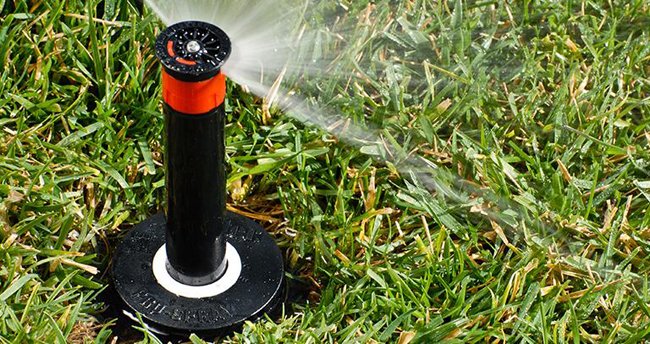

Веерный дождеватель Hunter Pro Spray-04 выдвигается на 10 см

У роторных дождевателей головка с лопастями вращается и разбрызгивает воду под заданным углом. У нерегулируемых роторов струя воды описывает полный круг, у регулируемых сектор полива задается в диапазоне от 40° до 360°.

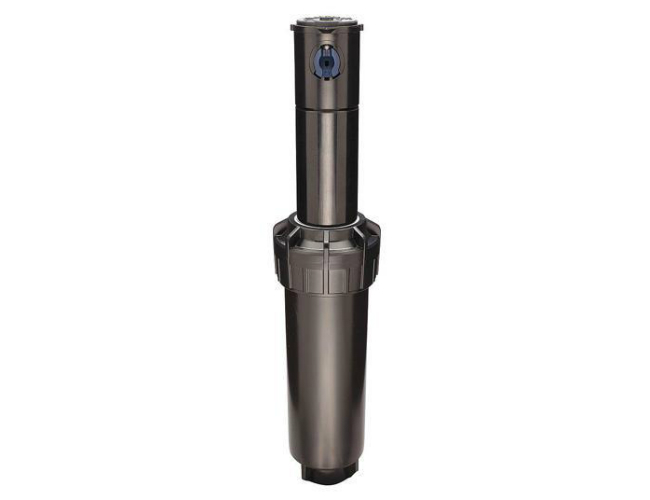

Регулируемый роторный дождеватель Rain Bird 5004 Plus-PC с функциией Rain Curtain формирует крупные капли воды и может работать при сильном ветре

У невыдвижных дождевальных установок мощность и дальность полива больше. Но тут надо определиться, импульсная, круговая, осциллирующая или контурная модель вам нужна. Например, в импульсных приборах вода порционно подается в форсунку, которая вращается по кругу или в пределах заданного сектора, а дальность полива составляет уже до 12 метров.

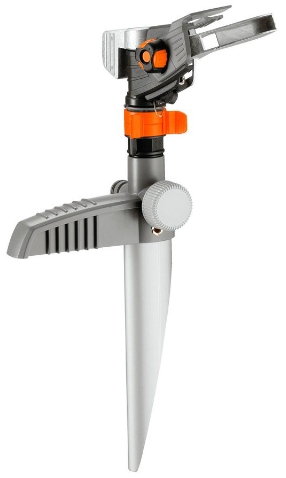

Секторно-круговой импульсный дождеватель Gardena 8136-20 настраивается на сектор в диапазоне от 25° до 360° и поливает до 490 м²

Круговые дождеватели аналогичны описанным выше роторным: у них вращается головка с соплами, что позволяет равномерно полить участок.

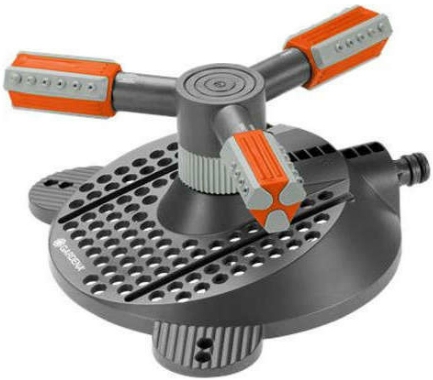

Круговой дождеватель Gardena 2062-20 разбрызгивает воду на 20 м

Осциллирующие или маятниковые дождеватели служат для полива прямоугольных участков. В их основе – трубка с отверстиями, которая качается вокруг своей оси под углом до 180°. Дальность такого дождевателя составляет от 6 до 20 метров. Еще его ставят на штатив для полива высоких растений.

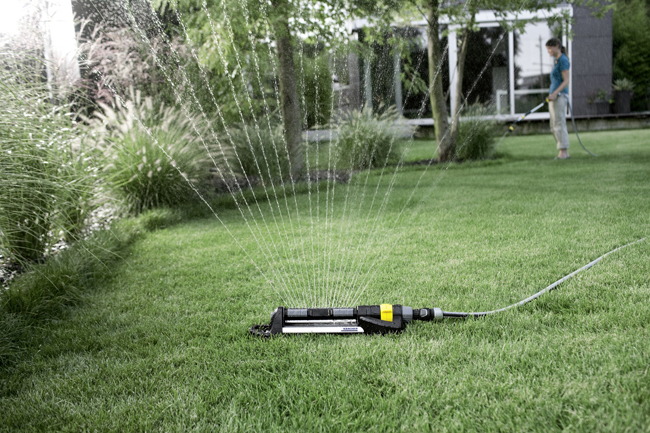

Осциллирующий дождеватель Karcher OS 5.320 S при давлении 4 атм поливает участок площадью до 320 м²

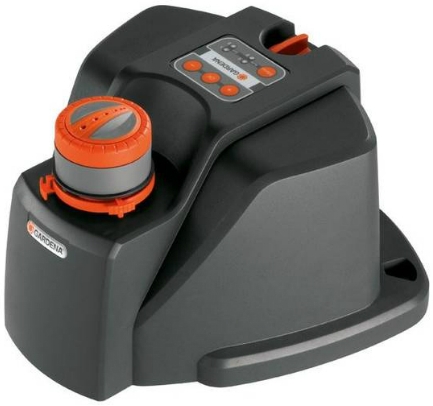

Если у участка сложная форма, то решением будет контурный дождеватель, у которого можно запрограммировать контур полива. Хорошо, если не один: например, с его помощью и цветник перед домом, и газон сложной формы позади дома можно полить, просто переместив дождеватель и включив заданный контур.

У контурного дождевателя Gardena 8133-20 программируются два разных контура

Однако дождевальные установки не подходят для растений, которые любят корневой полив, и редко используются на грядках и в теплицах, так как сильная струя воды «выбивает» грунт (исключение – микрокапельные разбрызгиватели). В этих случаях лучше использовать системы капельного полива, подающие воду под корень растений.

Капельные системы

Такие «поливалки» намного экономнее расходуют воду, в нее можно также добавить удобрения, совместив полив с дозированной подкормкой растений.

Система капельного автополива представляет собой систему шлангов или труб на поверхности либо под землей. К трубам подсоединяются капельницы, через которые идет полив растений. Вода подается под корень каждого растения в нужном объеме, и почва не переувлажняется.

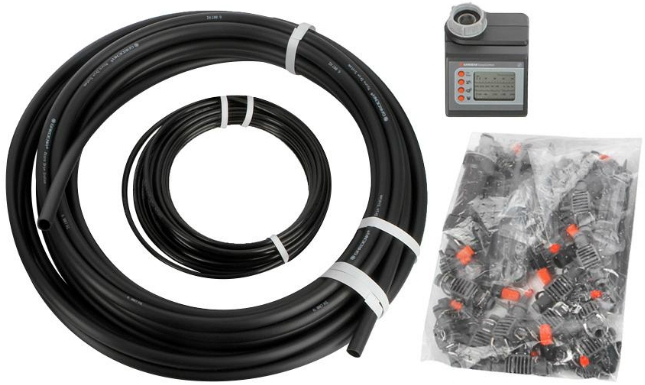

Gardena 13002-20 рассчитан на 20 растений, в комплекте — шланги, капельницы и таймер для управления временем полива и расходом воды

Вместо капельниц также используются оросительные шланги или ленты с отверстиями, пропускающими воду. Лабиринтная лента с каналом на поверхности — самый дешевый вариант, но она быстро засоряется. Щелевые ленты прочнее за счет расположения канала внутри. Но самые надежные — эмиттерные ленты, куда встроены плоские капельницы, замедляющие скорость подачи воды и равномерно выливающие ее в грунт.

Смешанные системы

Смешанный вариант годится для небольших участков, на которых соседствуют растения с разными потребностями в поливе.

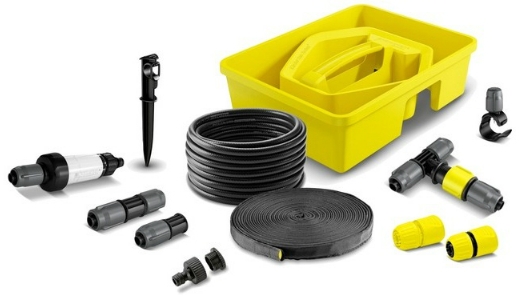

Смешанную систему Karcher Rain Box можно расширить, установив дополнительные капельницы, форсунки, шланги и таймер полива

Например, такая система может сочетать сочащийся шланг для живых изгородей и кустов, капельницы для растений на клумбах и форсунки, распыляющие воду над газоном.

Управление поливом: как организовать умную систему

Умной любую систему делает контроллер – центр управления автоматическим поливом. Он позволяет программировать время и режимы полива, устанавливать расход воды.

Самый простой вариант – поставить в качестве контроллера таймер для полива. По сути, это кран с блоком управления, который подает и перекрывает воду, а на нем устанавливаются время и продолжительность полива.

Поставить таймер просто и недорого, но у него небольшая пропускная способность, которая не годится для больших участков. Есть варианты механических, электронно-механических и электронных таймеров. Механическим не требуется электропитание, но их нужно включать вручную, электронно-механические работают от батареек и позволяют запрограммировать полив на несколько дней вперед, а электронными, что важно, можно управлять удаленно по Wi-fi или Bluetooth.

Читать еще:  Разновидность стационарного фонтана маскарон

Однако существуют и более сложные автономные контроллеры. Они устанавливаются на распределительный клапан и работают от батареек, которых хватает примерно на год использования.

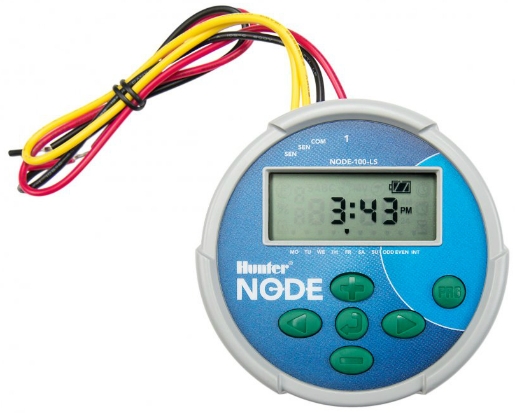

Водонепроницаемый пульт управления Hunter Node-100 предлагает установить одну из четырех программ с нужным временем запуска

Такие устройства обладают более широким набором настроек, к ним можно подключать датчики дождя и влажности почвы. Это хорошее решение для небольших систем, не требующих настройки разных зон полива.

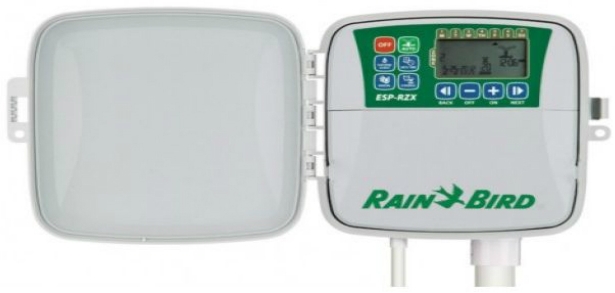

Контроллер Rain Bird RZX 8 с Wi-Fi рассчитан на 8 зон, у каждой из которых 6 независимых графиков запуска и 4 варианта дней полива

Но самые функциональные — стационарные контроллеры, способные управлять каждой линией полива и ее элементом по отдельности. В разных зонах полива устанавливаются дни и время начала полива, количество запусков системы в сутки, их продолжительность и периодичность.

Так, для участка до 10 соток подходит контроллер на 4–8 зон, у каждой из которых свой режим полива и нормы потребления воды.

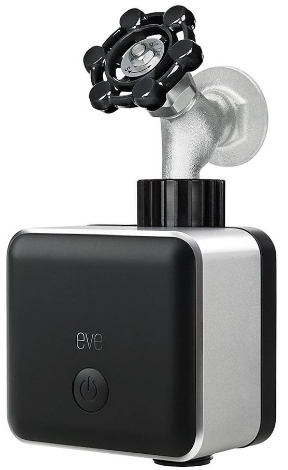

Elgato Eve Aqua Smart Water Controller с поддержкой Siri совместим с Apple Home Kit: он управляется по Bluetooth через приложение Home

Если вам интересно именно удаленное управление всем процессом, то нужно искать контроллер с Wi-Fi или Bluetooth. Обычно в приложении для мобильного устройства можно контролировать объем воды, расписание и длительность орошения, настраивать программы полива для разных зон.

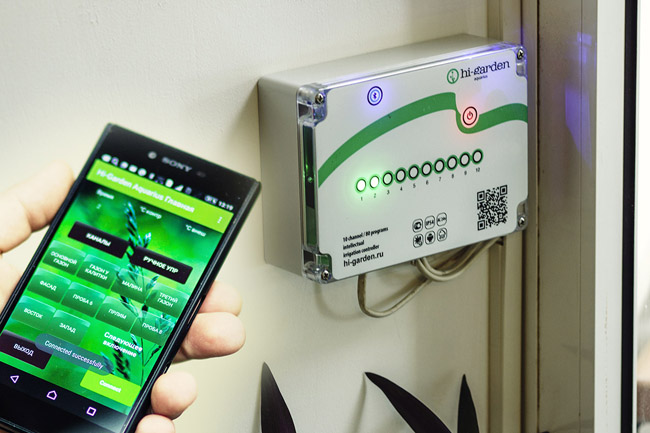

Уличный контроллер Hi-Garden Aquarius 10 Wi-Fi с Wi-Fi и Bluetooth имеет 8 программ, а также два датчика температуры в комплекте

Стационарные контроллеры еще можно дополнить датчиками погоды, которые устанавливаются на участке и передают на пульт данные о влажности почвы, температуре воздуха и осадках, а иногда даже о заморозках. Это позволяет системе управления самостоятельно менять режим полива без вашего участия или отменять его, например, в дождливый день.

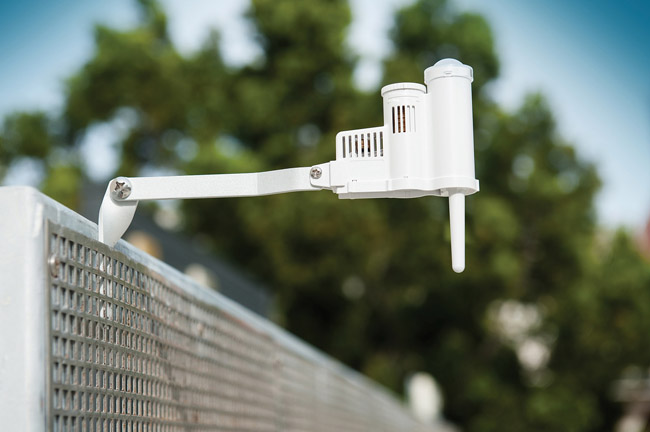

Датчик погоды Solar Sync сообщает о солнечной радиации, температуре и влажности воздуха, дожде и заморозках

Умная система управления поливом не требует постоянного присутствия человека и единственное, что ей нужно – периодическое обслуживание. Летом надо проверять фильтры воды на предмет засоров, а осенью — слить воду и продуть систему компрессором. Это позволит автополивалке перезимовать и снова включиться в работу в следующем сезоне.

В таблице вы найдете цены и характеристики указанных в статье моделей.

Высота выдвижной части – 10 см,

настраиваемый сектор – от 90° до 360°,

дальность от 1,2 до 10,6 м

Высота выдвижной части 10 см,

настраиваемый сектор от 40° до 360°,

дальность от 7,6 до 14,3 м.

Сектор полива в диапазоне от 25° до 360°,

дальность до 12,5 м,

площадь полива от 75 до 490 м².

Форма участка — круг,

площадь полива 310 м²

Форма участка — прямоугольник,

площадь полива до 320 м²

Форма участка — круг,

сектор 30°– 360°, прямоугольник;

дальность 10,5 м,

площадь полива до 350 м²

длина шланга 15 м,

расход воды 10 л/час,

концевые и внутренние капельницы,

Сочащийся шланг (10 м)

и системный шланг (15 м),

максимальное давление 4 атм

Одна зона полива,

работа от батареи (9 В)

Модели для внутренней и наружной установки,

возможность подключения Wi-Fi-модуля и датчиков погоды

Elgato Eve Aqua

Smart Water Controller

Подключение по Wi-Fi или Bluetooth к Apple Home Kit,

Полив растений по расписанию с помощью GSM-розетки

Цветоводы-любители и дачники прекрасно знакомы с проблемой своевременного полива растений. Рассада, любимые розы и орхидеи, английский газон – все это требует определенной влажности почвы для нормального развития. Порадоваться хорошему урожаю или цветущей сансевиерии можно только при грамотном, рациональном и регулярном поливе.

Что делать, если есть необходимость уехать в долгосрочную командировку, в отпуск или провести время в санатории? Традиционное решение – попросить соседей – является спорным, а для многих – не реальным. Системы автоматического полива могут решить вопрос с поливом, но ведь и их кто-то должен включить! Почему бы не сделать это самостоятельно и организовать полив по расписанию с помощью умной GSM-розетки?

Что предлагает промышленность садоводу-любителю и почему GSM розетка лучше?

Увлечение садоводством и цветоводством широко распространено на планете. Жителям мегаполисов явно необходимо общение с природой, дабы избавиться от всевозможных стрессов. Промышленность предлагает немало решений для автоматизации полива, выпуская датчики влажности почвы, распределители потоков воды, таймеры подачи воды и многое другое. Благодаря этому можно превратить сад в инновационный центр по выращиванию растений. Стоимость подобных решений превышает десятки тысяч рублей, тогда как GSM розетка обойдется в 5-10 раз дешевле. При этом ее эффективность будет не меньше, чем у сложной автоматизированной системы полива.

Обычные системы полива или орошения имеют доступную стоимость, для того, чтобы включить их – достаточно повернуть кран или запустить насос. Эта задача для умной розетки, которая создана для включения электроприборов по сигналу, полученного с помощью sms-сообщения. Запустить систему полива можно будет находясь за тысячи километров от дома или любимой дачи. Для этого нужно только иметь доступ к мобильной связи.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
МоделиТип устройстваОсобенностиЦена
Hunter Pro Spray-04Веерный (статический) дождевательот i 194
Rain Bird 5004 Plus-PCРоторный дождевательот i 1 002
Gardena 8136-20Импульсный дождевательот i 2600
Gardena 2062-20Круговой роторный дождевательот i 1 820
Karcher OS 5.320 SОсциллирующий (маятниковый) дождевательi 2 480
Gardena 8133-20Контурный дождевательот i 11 700
Gardena 13002-20Набор для капельного поливаот i 6 630
Karcher Rain BoxНабор для смешанного поливаi 6 590
Hunter Node-100Автономный контроллерот i 8 813
Rain Bird RZX 8Стационарный контроллерот i 8 040
Стационарный контроллер
