Виды дренажных систем

Виды дренажа — пластовый, кольцевой и пристенный

Дренажная система может быть организована по-разному. В зависимости от условий на участке могут применяться разные типы дренажа, самые распространенные — это пластовый, кольцевой, пристенный.

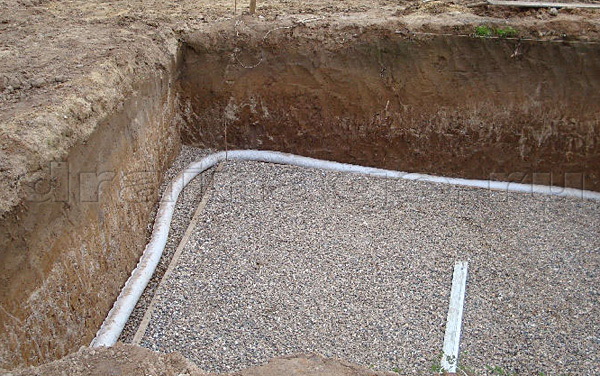

Пластовый дренаж

Самый сложный, применяется:

  • Если другие виды дренажных систем не обеспечивают нужного снижения уровня грунтовых вод.
  • Если на участке находится мощный водоносный пласт либо подземные напорные воды.
  • Если водоносный пласт имеет слоистое строение.
  • Если линза грунтовых вод располагается под капитальным строением.

Устройство: слой песка и гравия, укладываемый на водоносный грунт, объединяется с трубами кольцевого или пристенного дренажа, что обеспечивает эффективный отвод влаги.

Часто данный метод применяют при обустройстве фундаментных оснований, а также при подготовке грунта к прокладке некоторых видов коммуникаций. Для осушения территории он используется редко, так как нужно проводить земляные работы в большом объеме. Из-за этого дренирование большой открытой площади таким способом нецелесообразно.

Обустройство пластового дренажа при подготовке к строительству фундамента:

  • Дно котлована под фундамент отсыпается песком так, чтобы сформировать равномерный слой. Толщина песчаной «подушки» должна составлять не менее 30 см. Если пластовый дренаж обустраивается под каналами или линиями прокладки коммуникаций, толщина может быть уменьшена до 15 см. Точная толщина песка рассчитывается отдельно для каждого случая. Отсыпка выполняется так, чтобы в итоге дренирующий слой выходил на 30-70 см за пределы здания по периметру.
  • В песке обустраиваются поперечные призмы, выполненные из щебня либо гравия. Высота призм составляет 20 см или более. Они должны проходить параллельно друг другу с шагом от 6 до 12 м.
  • Если нужна высокая производительность системы, отсыпка выполняется в два слоя. Нижний представляет собой равномерно отсыпанный песок, верхний — гравий либо щебень.
  • Если одновременно выполняется линейный дренаж, трубы, формирующие его, закладываются на 30-70 см ниже дренирующего слоя. Отсыпка — общая.
  • Далее все закрывают сверху перлитом или другим похожим материалом. Это нужно для того, чтобы сохранить свойства дренирующих слоев после заливки фундамента бетоном.

Пластовые дренажные системы считаются сложными в обустройстве, но они очень эффективны, не требуют в ходе эксплуатации специального обслуживания.

Кольцевой дренаж

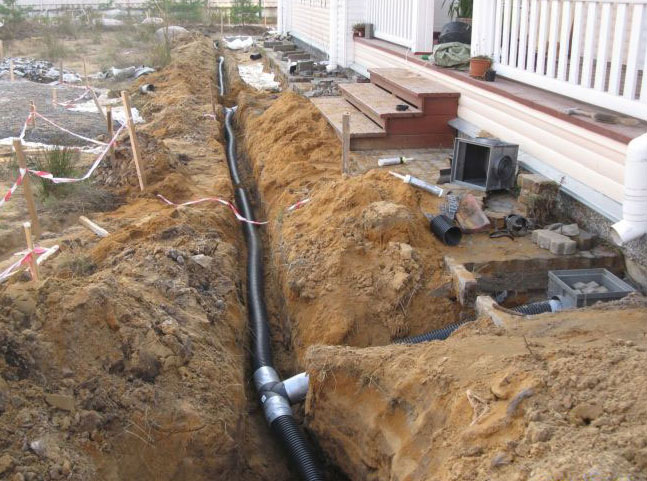

Закладывается по периметру (окружности) защищаемой территории или здания. Его задача — снизить уровень грунтовых вод внутри периметра. Назначение:

  • для дренирования почвы на участке;
  • для защиты зданий от подтоплений.

Если дренажная система обустраивается по периметру здания, дрены укладываются на некотором расстоянии от стен. Благодаря этому выполнять монтажные работы можно даже после завершения строительства.

  • Дрены должны быть уложены ниже уровня фундамента. Глубина рассчитывается отдельно. Если выполняется дренирование территории, она зависит от уровня грунтовых вод.
  • На первом этапе откапываются траншеи нужной глубины. Если дрены должны пройти по периметру, их располагают на расстоянии 5-8 м от стен. Такой отступ берется для того, чтобы избежать усадки грунта. Если нужно проложить траншеи ближе к стенам, грунт должен быть дополнительно защищен от усадки.
  • На дно траншеи укладывается геотекстиль для защиты от заиливания. Ширина полотна должна быть достаточной для перекрытия дрены.
  • По уложенному геотекстилю отсыпается песок, укладываются трубы, досыпается щебень. Сверху получившиеся слои закрываются геотекстилем, траншея закапывается.

Допускается совместное использование кольцевого и пристенного либо пластового дренажа. Трубы укладываются так, чтобы обеспечить небольшой уклон. По трубам вода должна попадать в дренажный колодец.

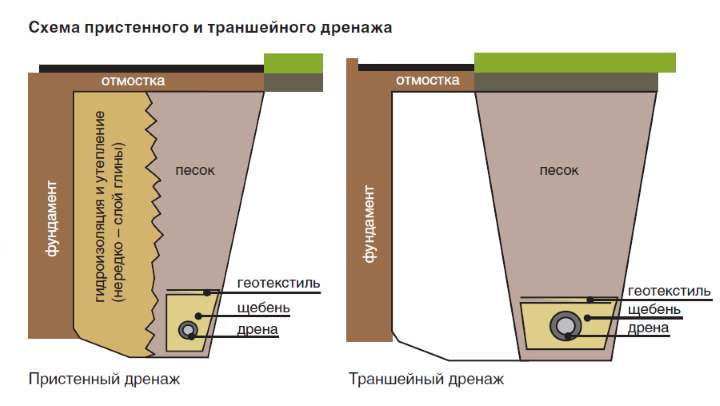

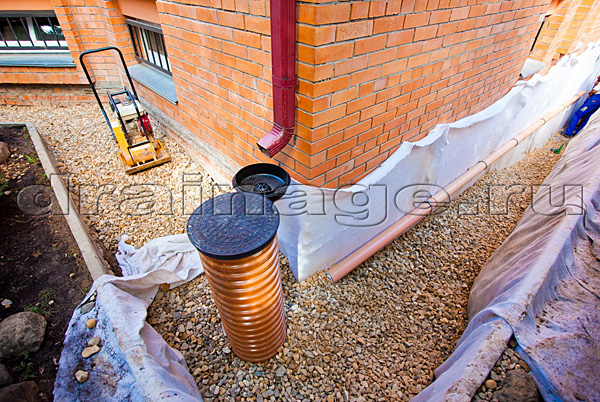

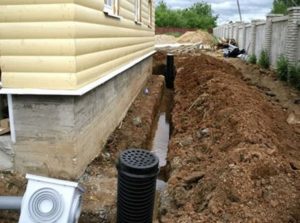

Пристенный дренаж

Используется как дренаж фундамента и подземных помещений, обустраивается вокруг здания вдоль его стен. Глубина прокладки дрен определяется глубиной защищаемых помещений. Как правило, трубы прокладываются не ниже основания ленточного фундамента или фундаментной плиты. Расстояние от дренажных каналов до стен зависит от особенностей здания.

Каналы представляют собой траншеи, в которых размещаются обсыпанные гравием дренажные трубы. Они укладываются с небольшим уклоном так, чтобы обеспечить естественный ток воды к коллектору.

По опыту инженеров компании «Мос-дренаж», пристенные дренажные системы обычно используются при расположении здания на водоупорном слое грунта, там, где обустройство более сложных систем не нужно.

Поверхностный и глубинный виды дренажей

Проблему отвода дождевой или талой воды от дома или излишков грунтовых вод из почвы садового участка решают дренажные системы. Какие виды дренажей существуют?

Прежде всего дренажные системы разделяются по способу прокладки:

  • поверхностный (открытый);
  • засыпной;
  • глубинный (закрытый).

Поверхностный дренаж

Поверхностный или открытый способ прокладки дренажа участка самим своим названием говорит о том, что он предназначен для сбора воды с поверхности участка и двора, а также отвода воды, стекающей с крыш зданий на участке. Открытые каналы, проложенные вокруг (по периметру) дома, отводят ливневые стоки от фундамента и прилегающей к дому территории и этим сохраняют фундамент, подвал и цокольные помещения от сырости и плесени, а отмостку и дорожки от разрушения.

Поверхностный дренаж земельного участка

В свою очередь поверхностный способ разделяется на такие типы дренажей, как:

Эти типы дренажных систем отличаются друг от друга.

Точечный поверхностный дренаж предназначен для сбора воды в напряженных точках слива, эти точки закрываются металлическими декоративными решетками, которые предотвращают попадание крупного мусора в дренажные трубы. Точки сбора воды подключаются дренажными трубами к одной магистральной трубе, которая в свою очередь подключена к дренажному колодцу или к системе ливневой канализации.

Также из магистральной трубы может идти слив воды в ближайший овраг или реку.

Точечный поверхностный дренаж наиболее прост в реализации, поэтому его без труда можно прокладывать своими руками. Наибольшая сложность этого метода заключается в соблюдении правильного уклона водоводов, чтобы вода сама текла по трубам в ливневый колодец.

Линейный поверхностный тип в строительстве более трудоемкий.

Линейный дренаж предназначен для отвода потоков паводковых или ливневых вод с уклонов местности, от стен зданий, от въездов в гаражи, если они расположены на уровне или ниже уровня земли. При этом способе сбора вода собирается и отводится от дома и со всего участка при помощи каналов прорытых в земле.

Какого размера должны быть дренажные каналы?

  • ширина — 50 см;
  • глубина — 60-70 см;
  • угол скоса стенок каналов — 20º-30º.

Внутренняя поверхность каналов бетонируется, чтобы потоками воды не размывало почву. Сверху дренажные каналы закрываются съемными декоративными решетками, задерживающими крупный мусор, но свободно пропускающими воду.

Дренажные каналы следует протянуть от дома по всему участку с соблюдением уклона, чтобы вода самостоком уходила в ливневой колодец или в центральную ливневую канализацию.

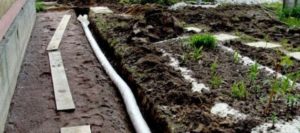

Линейный дренаж

Открытый дренажный способ легче проектировать и прокладывать если ваш участок имеет естественный уклон.

В том случае, если вы не хотите, чтобы поверхностный линейный дренаж был заметен на вашем участке, можно использовать засыпной дренаж.

По принципу отвода засыпной тип дренажа очень похож на линейный поверхностный тип, отличие состоит в том что дренажные каналы, по которым стекает вода, засыпают щебнем, а сверху укладывают травяной дерн. Этот способ так же хорошо убирает воду со всего участка, но при этом не видна схема дренажной системы, что не портит внешний вид вашего участка.

Читать еще:  Интерьер частного дома примеры современных загородных коттеджей фото

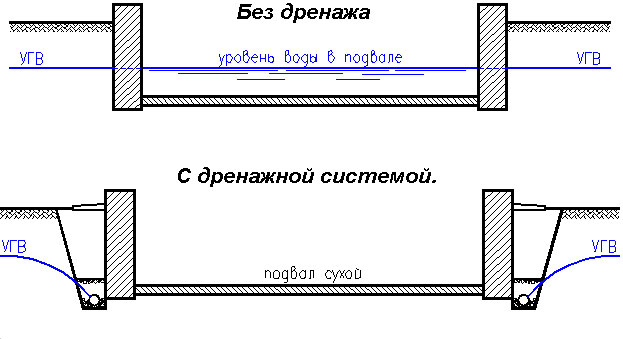

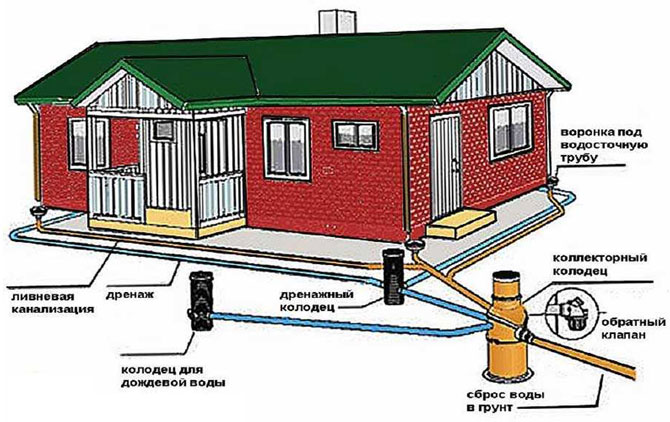

Схема дренажа

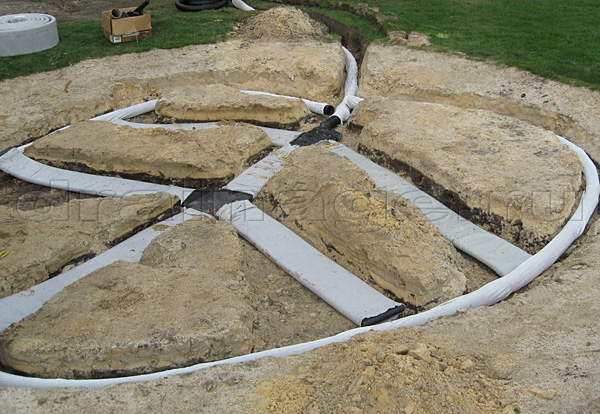

Глубинный дренаж

Глубинная дренажная система кардинально отличается от поверхностной как способом прокладки, так и своим предназначением. Если поверхностный дренаж должен был эффективно отводить потоки воды с поверхности участка во время дождей и паводков, то глубинный дренаж предназначен для снижения уровня грунтовых вод и отвода излишков почвенных вод при затяжных дождях и сильных паводках.

Для чего нужен дренаж

По конструктивному исполнению глубинный дренаж подразделяют на:

  1. Горизонтальный;
  2. Вертикальный;
  3. Комбинированный.

Вертикальный дренаж представляет собой особым образом устроенные дренажные шахты, заглубленные на территории участка и оборудованные насосными станциями. Вертикальный дренаж является сложным инженерным сооружением, поэтому на загородных участках практически не встречается.

Комбинированный глубинный дренаж является сочетанием горизонтальной и вертикальной дренажных систем. В некоторых случаях только комбинированные системы способны поддерживать должный водный баланс почвы в сложных климатических и рельефных условиях.

Подобно вертикальным системам, комбинированный достаточно сложен конструктивно и имеет высокую стоимость, поэтому встречается крайне редко.

Комбинированный дренаж

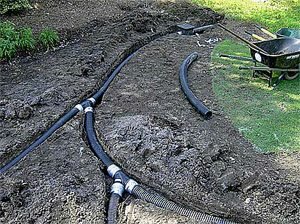

Значительно проще и дешевле в прокладке горизонтальные дренажные системы. При прокладке глубинного горизонтального дренажа обязательно составляется план дренажной системы, ввиду ее достаточно высокой сложности и большого количества земляных работ.

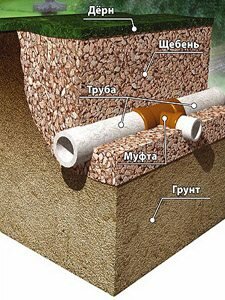

Глубинный дренаж конструктивно представляет собой сесть заглубленных дренажных труб, оттягивающих излишки влаги из грунта и отводящих воду в дренажные колодцы.

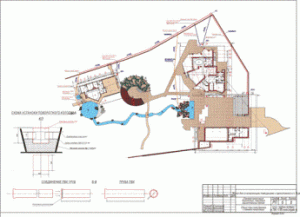

Общий план системы дренажа всего участка

Сейчас в качестве дренажных труб широко используют специальные трубы из поливинилхлорида (ПВХ) диаметром 63 и 110 мм. Трубы эти имеют гофрированную наружную поверхность, гладкую внутреннюю и перфорацию по всей длине.

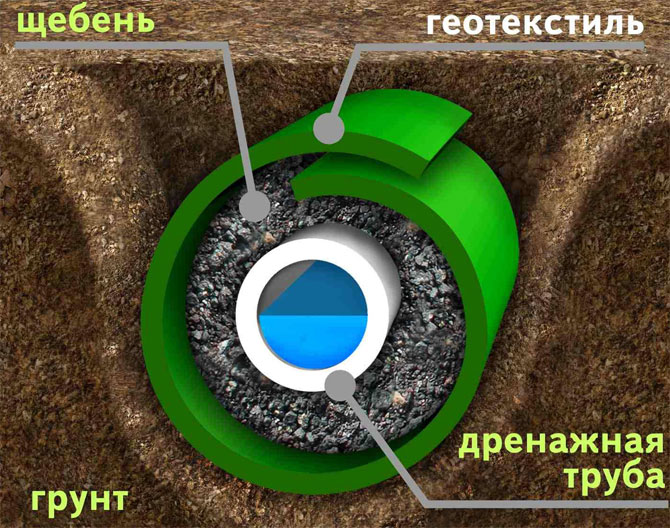

Для фильтрации частиц грунта и песка снаружи дренажные трубы укутываются в полотна из кокосовых волокон или геотекстиля.

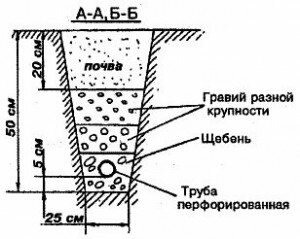

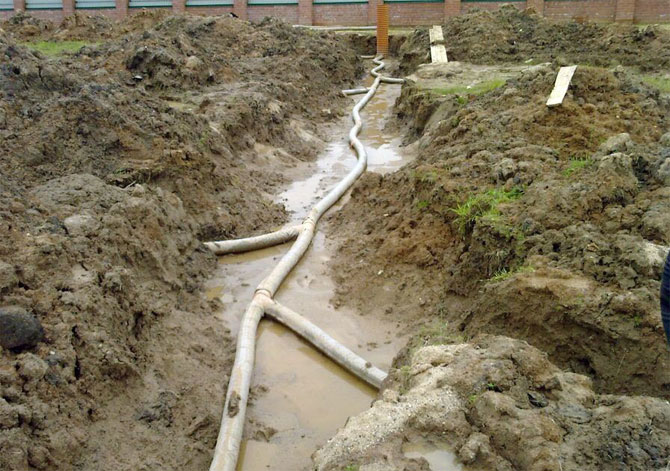

Прокладка глубинного дренажа осуществляется поэтапно:

  1. С помощью геодезического нивелира и лазерного дальномера делается тщательная съемка рельефа участка. Если у вас отсутствует соответствующее оборудование и навыки работы с ним, то можно просто дождаться очередного дождя и зарисовать схему потоков воды на поверхности участка. Эта схема поможет составить план дренажных траншей.
  2. Выкапывается сеть траншей, в которые затем будут укладываться трубы устройства дренажа. Если после этого дождаться следующего дождя, то, проследив движение воды в траншеях, можно проверить правильность прокладки. Если вода нигде в траншеях не собирается в лужи, то все сделано правильно и можно приступать к следующему этапу.
  3. По всей длине траншей укладываются ленты геотекстиля шириной 50-60 см.
  4. На ткань укладываются дренажные трубы. В местах пересечения они соединяются с помощью специальных тройников или крестовин.
  5. Нижний конец магистральной трубы подключается к дренажному колодцу.
  6. Трубы засыпаются слоем щебня с фракцией 20-60 мм. Внимание! Категорически запрещено использовать известняковый щебень, так как он со временем размывается водой, что приводит к осолонению почвы.
  7. Трубы и щебень оборачиваются геотекстильной лентой внахлест, чтобы избежать попадания внутрь глины и песка.
  8. Получившаяся тканевая труба засыпается щебнем или крупнофракционным песком до уровня 20-30 см ниже поверхности земли.
  9. Далее траншея засыпается слоем грунта, типичного для данного участка.

На этом прокладка глубинного дренажа заканчивается.

Все перечисленные выше виды дренажных систем при правильном проектировании и прокладке, а также при своевременном обслуживании прослужат пятьдесят и более лет.

Помимо рассмотренных выше стационарных систем, требующих достаточно серьезных вложений денег, времени и сил, для поверхностного осушения небольших участков местности и откачки воды из подвалов и погребов часто используют переносные дренажные насосы.

Устройство дренажного насоса достаточно несложно. Он представляет собой компактную помпу с широкой рабочей камерой и нержавеющим металлическим или пластиковым корпусом.

Водозабор при этом осуществляется у самого дна корпуса, что позволяет практически полностью удалить воду с залитых участков или подвалов. Благодаря широкой рабочей камере насоса, он без труда справляется с перекачкой воды, содержащей мелкий мусор и песок.

Недостатком дренажного насоса подобного типа является локальность его применения. С его помощью одномоментно можно осушать только один участок, в то время, как остальные будут затапливаться поступающей водой.

Как сделать дренажную систему на участке своими руками?

Излишняя влага на участке вредит не только посадкам, но и постройкам. Корни растений, находящиеся в воде, гниют под действием болезнетворных бактерий. Лишь немногие культуры способны выжить, находясь в излишне влажной почве. Большую угрозу подземные воды несут для фундамента и подвалов домов.

Здесь образуется грибок, вследствие чего постройка может постепенно разрушаться. Для уменьшения влажности почвы создают специальные дренажные системы.

Как работает дренажная система?

Основная функция дренажной системы — сбор лишней влаги с участка. Вода попадает на участок двумя способами: сверху в виде осадков, и снизу в виде грунтовых вод. Если влажность почвы нормальная, осадки быстро впитываются в землю, а грунтовые воды не доставляют проблем растениям и постройкам. В этом случае в дренажной системе нет необходимости.

Дренировать необходимо ту местность, где почва постоянно остается влажной. Существует ряд признаков, позволяющих определить, что дренажная система участку нужна. Дренаж следует установить:

  • Если после осадков на поверхности земли остаются лужи, которые длительное время не высыхают.
  • Когда культивируемые растения быстро погибают без видимой причины.
  • Если в подвале дома всегда сыро, быстро образуются грибковые наросты на стенах.
  • Почва всегда влажная, даже в теплое время года при отсутствии осадков.
  • Из сорных трав на участке преобладают те, что любят влагу (крапива, рогоз).
  • В непосредственной близости к участку расположены реки, пруды, озера или болота.

Все эти признаки указывают на то, что грунтовые воды находятся не глубже, чем в 1,5 м от поверхности земли. Это означает, что необходимо создать систему адекватного дренирования участка.

Это важно! При благоустройстве нового участка необходимо обратить внимание на состояние домов и почвы у соседей. Если перечисленные выше признаки встречаются на их участках, значит грунтовые воды в этом месте пролегают высоко и дренажную систему лучше установить сразу.

Что собой представляет дренажная система

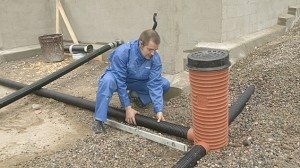

Дренажная система состоит из дренажных труб и дренажных колодцев. Трубы перфорированы: на всем протяжении они имеют сквозные отверстия, расположенные на расстоянии друг от друга. Устанавливают трубы под углом, чтобы вода могла стекать по ним к колодцам.

Колодцы существуют нескольких видов:

  1. Поворотные или смотровые колодцы. Их устанавливают в тех местах, где трубы поворачивают. Они необходимы для ревизии системы и ей очищения по мере необходимости.
  2. Фильтрующие колодцы. В них вода фильтруется через слои песка,гравия и щебенки и уходит в глубокие слои почвы.
  3. Водоприемные колодцы. Их необходимо устанавливать там, где вода самостоятельно не сможет проникнуть в почву на определенной глубине. Например, если грунтовых вод слишком много. Водоприемные колодцы соединены с дренажными насосами, которые откачивают воду в естественные водоемы или канализацию.

Функционирует вся система следующим образом: вода из почвы через перфорации попадает в дренажные трубы, установленные под углом, стекает по ним к колодцам, откуда перенаправляется в глубокие слои почвы, канализацию или естественный водоем.

Читать еще:  Дачный участок соток дизайн своими руками на фото

Таким образом избегают негативного влияния грунтовых вод. Для уменьшения влаги, образующейся из-за осадков, устанавливают ливневые канализации под водосточными трубами домов. Ливневую канализацию соединяют с дренажным колодцем и вся влага выводится с участка.

Виды дренажных систем

Описанная выше схема является примером новой и наиболее технологичной дренажной системы. Существуют и другие, более простые способы ее создания. Выделяют несколько видов дренажных систем:

  • Открытые. В земле по всему периметру выкапывают траншеи, глубина которых не менее 50 см, а ширина не менее 1,5 метров. Края траншей должны быть расположены под углом около 30͒ друг к другу. Траншеи располагаются на склоне, открытые водоприемники — на самой низкой точке участка. Оттуда вода попадает в естественные водоемы.
  • Траншеи с щебенкой. Устройство дренажей аналогично предыдущим, но в траншеи засыпают щебень и песок. Они необходимо, чтобы фильтровать воду и не оставлять дренаж открытым.

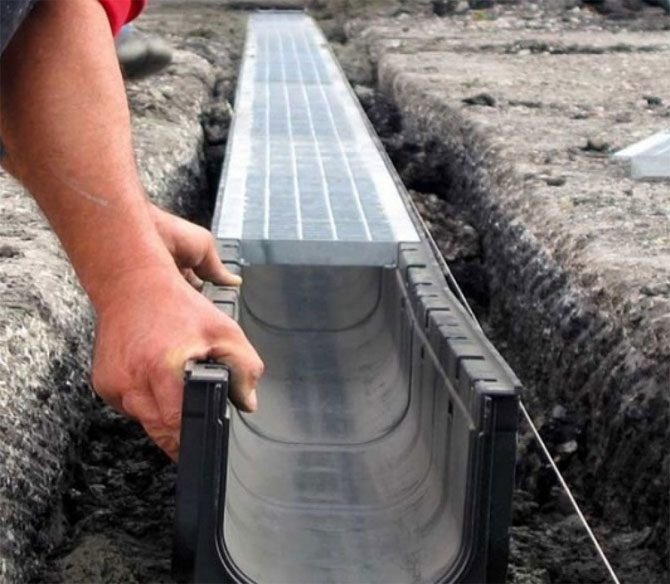

  • Лотки с решетками. Вместо траншей такие системы имеют специальные лотки, изготовленные из пластмассы или бетона. Устанавливают лотки аналогично тому, как выкапывают траншеи, а сверху их защищают специальными решетками. Выглядит такая система значительно лучше двух предыдущих видов.
  • Закрытые дренажи. Они находятся под землей, для их создания необходимы перфорированные дренажные трубки и дренажные колодцы. Преимуществ у таких систем много: они полностью находятся под землей, не портят внешний вид участка и их можно устанавливать даже там, где нет естественного наклона ландшафта. Вода в таких дренажах может стекать не только под силой тяжести вниз, но и направляться специальными насосами.

Кроме того, любой из этих дренажей можно установить прямоугольником по периметру, елочкой, параллельными линиями или локально в местах необходимого осушения. Выбор вида и типа строения дренажа зависит от бюджета, которым располагает хозяин участка, его личных предпочтений и свойств самого участка (наличие наклона ландшафта, глубина подземных вод, вид грунта).

Профессионалы рекомендуют устанавливать закрытые дренажи.

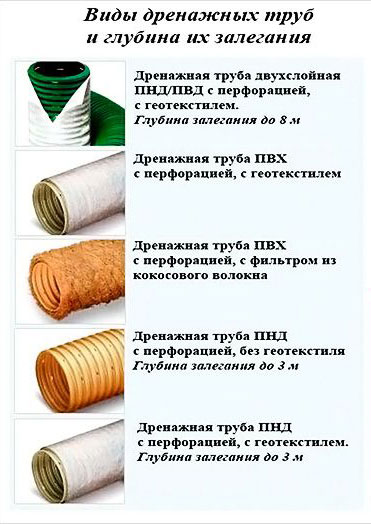

Критерии выбора труб

Трубы для дренажей имеют одинаковую форму, но изготавливаются из разных материалов.

В продаже есть асбестоцементные трубы, трубы из полиэтилена низкого давления (ПНД) и поливинилхлорида (ПВХ).

Первые имеют наименьшую стоимость, но запрещены во многих странах из-за негативного влияния асбеста на здоровье людей и состояние окружающей среды.

ПВХ трубы занимают среднее положение по стоимости и удобству применения. Они не имеют перфораций, потому отверстия придется делать самостоятельно.

ПНД трубы стоят дороже остальных, но они уже имеют перфорации, то есть, такая дренажная труба продается уже в готовом виде.

Некоторые трубы продаются с фильтрами в виде обмотки по внешней стороне их стенки. Такие фильтры изготавливаются из геоткани или кокосового волокна.

Обратите внимание! Выбор дренажной трубы зависит от типа грунта, для которого эта труба предназначена. Почва, содержащая щебень, уже имеет природный фильтр, потому для нее подойдут трубы с перфорацией без обмотки. Трубы с фильтром из геоткани необходимы для песчаников и суглинков. Для глинистых почв рекомендовано использовать трубы с перфорацией и фильтром из кокосового волокна.

В целях экономии средств можно сделать перфорации в ПВХ трубах самостоятельно, а после обмотать их геотканью или кокосовым волокном. Диаметр трубы из любого материала должен составлять от 5 до 8 см, в зависимости от количества грунтовых вод.

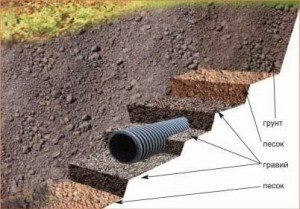

Порядок укладки дренажной системы на участке

Для правильного функционирования дренажной системы важны не только материалы, из которых изготовлены трубы и колодцы, но и способы прокладки труб. Наиболее рационален слоистый способ сооружения дренажей. Порядок его строительства следующий:

  1. Выкапывание траншеи. Глубина ее зависит от уровня грунтовых вод. Ширина траншеи должна на 40 — 50 см превышать диаметр труб. Копать лучше под небольшим углом к водосборнику.
  2. Выравнивание дна. Для этого используют слой песка до 10 см толщиной, который тщательно утрамбовывают.
  3. Сооружение естественного фильтра. Используется слой щебня около 20 см толщиной, который укладывается на песок.
  4. Прокладка труб. Их кладут в траншеи на щебень, соединяют с помощью муфт, а в местах поворотов системы ставят смотровые колодцы.
  5. Закрытие траншеи. Создается с помощью обратной укладки материалов: щебень, песок, почва. Сверху системы можно посадить растения или посеять траву. Закрытую дренажную систему на поверхности земли не видно.
  6. Подключение к системе оттока. На выходе трубы соединяются с фильтрующими или водонапорными колодцами, здесь же устанавливается дренажный насос.

Типичные ошибки и их устранение

При самостоятельном монтаже дренажной системы можно совершить несколько ошибок, которые приведут к некорректному функционированию и быстрому выходу из строя дренажной системы.

Часто при сооружении дренажной системы допускаются следующие ошибки:

  • большое расстояние между дренажными трубами;
  • малая глубина залегания системы;
  • близко расположенные друг к другу колодцы;
  • отсутствие угла наклона;
  • недостаточное фильтрование воды, попадание грязи в систему;
  • малый диаметр труб.

Для того, чтобы избежать этих ошибок, следует придерживаться следующих рекомендаций:

  • составление плана дренажной системы доверить профессионалу, он же рассчитает необходимый диаметр труб, глубину их залегания и тип расположения;
  • смотровые колодцы устанавливать на расстоянии не менее 50 м друг от друга;
  • установка системы под углом не менее 3͒ к водосборнику;
  • выбор труб и фильтрующей ткани соответственно типу грунта.

Это важно! Необходимо заранее определить, как близко друг к другу должны находиться дренажные трубы. Максимальное расстояние должно быть следующим: на глинистых почвах — 10 м, суглинках — 20 м, песчаниках — 50 м. Ближе друг к другу устанавливать дрены можно, дальше- нет.

Техническое обслуживание дренажных систем

Дренажная система нуждается в соблюдении правил эксплуатации. Ее обязательно необходимо проверять раз в год или полгода при работе в штатном режиме. В случае наступления продолжительных ливней и паводков, ревизию следует сделать сразу после их стихания.

Ревизия работы дренажей осуществляется при помощи смотровых колодцев. При этом обращают внимание на уровень стояния воды в колодце и ее свойства. Если воды в колодце много, она имеет застоявшийся запах, а в колодце присутствует ил или почва — систему необходимо чистить.

Застой воды происходит вследствие засорения труб или колодцев, а также при образовании течи.

Чистят дренажные системы с помощью специального оборудования, состоящего из труб и насосов. Самостоятельно попробовать почистить дренаж можно с помощью фекального насоса. Если этот способ не принес результатов, следует обратиться в службу, имеющую специальное оборудование для очистки дренажных систем.

Как осушить участок: Дренажная система для загородного дома +Фото и Видео

Повышенная влажность почвы одна из основных проблем, с которой сталкиваются владельцы загородной недвижимости.

Избыток воды наносит колоссальный вред. Разрушается фундамент, в стенах строения образуются трещины, повышается влажность в цокольных этажах, а то и совсем затапливаются. Зеленые насаждения гибнут.

Дренажная система на участке поможет избежать всех этих последствий.

В каких случаях необходимо обустройство дренажной системы

  • Участок не имеет уклона, и вода застаивается на нем
  • Почва слишком глинистая
  • Высокий уровень залегания грунтовых вод
  • Частое образование луж, которые долго сохнут
  • Весной участок затапливается полностью или частично.
Читать еще:  Дизайн в стиле лофт творческая мастерская или элитное жилье

Для того, чтобы сделать выбор в пользу обустройства системы отвода влаги, достаточно одного пункта.

Внимание! Дренаж вокруг фундамента дома устанавливается вне зависимости от уровня влажности почвы, он является обязательным элементом.

Обычно дренажную систему устанавливают синхронно с началом строительства, но если все уже построено, а дренаж отсутствует, то отчаиваться не стоит. Организовать дрен почвы можно и на обжитом участке.

Виды дренажных систем

  1. Фундаментный дренаж
  2. Внешняя система отвода воды или поверхностный дренаж.
  3. Дренаж закрытого типа.

Чтобы организовать систему осушения можно воспользоваться услугами специалистов или сделать дренаж своими руками.

Установка фундаментного дренажа

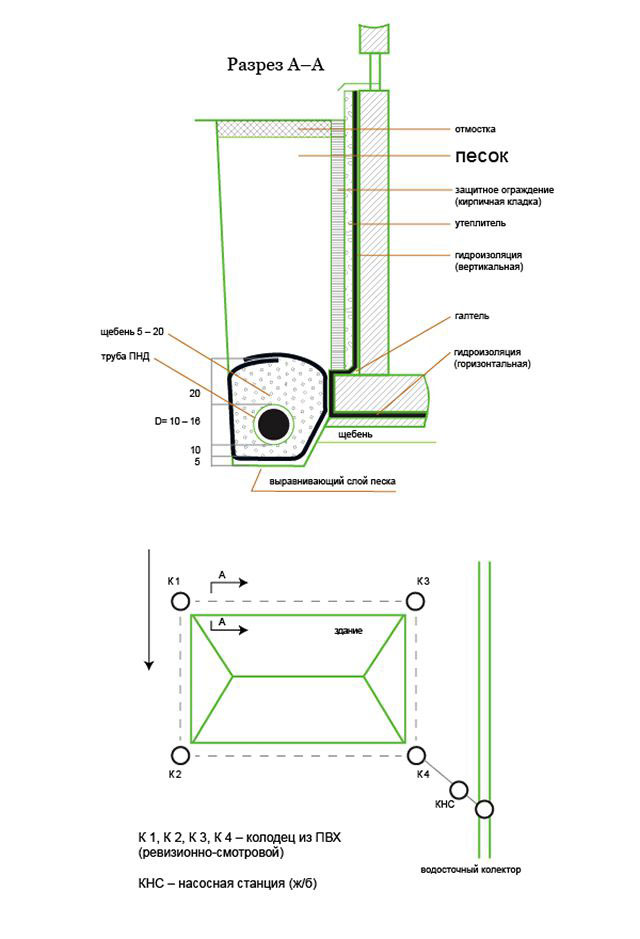

№1 Пристенный дренаж

Монтируется на участках с высоким уровнем грунтовых вод и с большим содержанием глины и горных пород в почве. Вокруг дома выкапывается траншея, ниже фундамента на 0.5 м. Стены обрабатываются битумной мастикой, на которую накладывается армированная строительная сетка. После высыхания первого слоя, наносится второй слой мастики.

Далее по всему периметру стены создается глиняный замок. Что значительно увеличит гидроизоляцию. Глиняный слой накладывается на всю высоту фундамента шириной в 50 см. Дно рва на 10 см засыпается песком. Далее застилается геотканью. Геотекстиль – это своего рода фильтр, который защитит дрены от засорения. Ширина ткани должна быть достаточной, для того чтобы обернуть дрены с щебнем.

На защитное полотно высыпается щебень слоем в 10-15 см. Укладываются перфорированные трубы (покупаются с готовой перфорацией или делаются самостоятельно при помощи дрели). Трубы соединяются. На поворотах труб (по углам постройки) устанавливаются ревизионные колодцы, для обслуживания системы. Сооружаются они из пластиковых труб диаметром от 315 см.

От смотрового колодца, установленного в нижней точке, делается отвод для транспортировки собранной влаги в накопитель. Дренажные трубы покрываются еще одним слоем щебня на 10-15 см. Вся система оборачивается геотекстилем, который фиксируется проволокой или леской. После чего готовый пристенный дренаж засыпается песком до полного заполнения рва. Весь дренажный водопровод укладывается под углом в 2-3 градуса. Для создания самотека. Уклон начинается от высшей точки участка и низшей.

Важно! ОБУСТРОЙСТВО ПРИСТЕННОГО ДРЕНАЖА ЛУЧШЕ ОСУЩЕСТВЛЯТЬ ВО ВРЕМЯ СТРОИТЕЛЬСТВА.

№2 Кольцевой дренаж

Обустраивается система вокруг зданий без подвальных помещений и с хорошим уровнем поглощения воды грунтом. Кольцевая дренажная система монтируется на расстоянии 5-8 метров от жилища. Организуется ров, глубиной ниже уровня грунтовых вод на 50 см. Дно засыпается песком и утрамбовывается. Толщина слоя от 10 до 20 см. Стелится геоткань.

Засыпается десяти сантиметровый слой щебня. Укладываются дрены. Дренажные трубы присыпаются на 20-30 см щебнем. Вся система оборачивается защитной тканью, которая хорошо фиксируется. На поворотах систему устанавливаются смотровые колодцы с отводом воды в накопитель. Готовая дренажная система засыпается песком и песком, до уровня грунта. Верх застилается дерном.

Внешняя система дренажа

Наружная система отвода воды устанавливается трех типов.

1) Ливневки

В виде ливневок, состоящих из дренажных лотков с решетками или без них. Для ее монтажа используют пластиковые, бетонные или металлические лотки. Для внешней ливневой канализации в своем большинстве применяются изделия U – образной формы. Водоотводные лотки устанавливают вокруг дома, рядом с дорожками и по периметру участка. Выкапывается траншея соблюдая уклон от высокой точки к низкой.

Дно засыпается небольшим слоем смеси из песка и гравия. Опускаются лотки. Водоотводные изделия соединяются. Швы обрабатываются герметиком. По бокам лотков заливается бетонный раствор, для того, чтобы купировать всплытие системы и ее выдавливание в период промерзания почвы. Устанавливаются решетки, которые выполняют роль фильтров и защиты от травм. Решетка должна быть ниже уровня покрытия на 0.5 см.

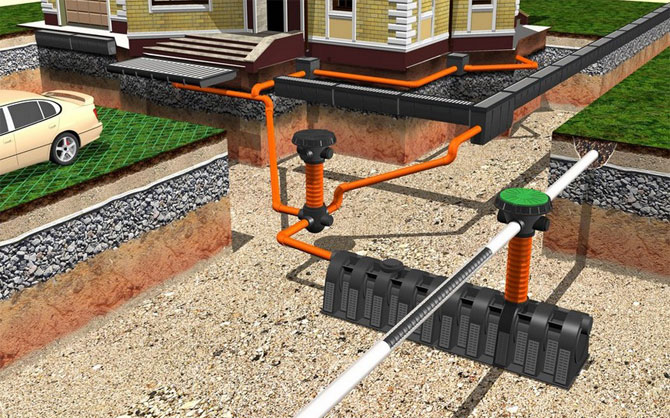

В начале системы на лотки ставятся заглушки. В конце, где предусмотрен сброс воды, обязательно монтируется пескоуловитель. Оставшееся свободное место рва заполняется грунтом. Ливневая система отвода воды в своем большинстве устанавливается вместе с кровельным отводом и точечными дождеприемниками. Для обустройства кровельного водоотведения применяются лотки с водосточными трубами. Водоотводные лотки крепятся на кровле, водосточные трубы по высоте здания.

Собранная вода поступает в дождеприемники, которые монтируются под каждым водостоком. Дождеприемники соединяются между собой трубами, которые транспортируют избыточную влагу в накопитель или за пределы участка. Монтаж дождеприемников производится в грунт с использованием цементного раствора. Дождеприемники следует очищать по мере необходимости. В каждом приемнике установлен фильтр.

Вся система водоотведения называется ливневая канализация. К сведению. Водоотводные лотки, могут быть подсоединены к канализационным трубам точечных дождеприемников.

2) Ров-траншея

Второй вид дренажа для участка относится к самому простому и дешевому. Состоит система из вырытого не глубокого рва заполненного гравием. Максимальная глубина траншеи 30-50 см.

Выкапывается ров по основному принципу. От самой высокой точки участка к нижней. Всегда соблюдается уклон. Заканчивать дренаж такого рода, следует в конце участка. Система может быть круговой, елочной или любой другой формы.

3) Ров-трапеция

Обычный ров трапециевидной формы. Выкопанная траншея, для отвода излишков влаги с участка, может быть ничем не обработана или же быть залита цементом. Своего рода самодельный монолитный лоток. Также для укрепления стенок используют камень, шифер, дерево и т.п. Обустраивают рвы в основном по периметру участка, рядом с забором.

Недостатки такой системы в быстром засорении, заиливание, и осыпании стенок. Сброс воды осуществляется за пределы земельных угодий.

Дренаж закрытого типа

  1. Дренажная система для устранения излишней влаги почвы устанавливается по всему участку. Трубы прокладываются по форме «ёлочки».
  2. На территории участка выкапывается траншея древовидной формы глубиной от 60 до 80см, ширина рва должна быть минимум 30 см.
  3. Дно засыпается песком, организуется уклон в сторону сброса воды.
  4. Стелется геоткань. На геотекстиль высыпается щебень 10-15 см. выравнивается с соблюдением уклона.
  5. Прокладываются перфорированные трубы.
  6. Трубы закрываются еще одним слоем щебня толщиной 20-30 см.
  7. Дренаж оборачивается защитной тканью, которая прочно фиксируется.
  8. Далее система присыпается почвой.

Важно! В любой дренажной системе на поворотах магистрали устанавливаются смотровые колодцы. Сброс воды осуществляется в близлежащий водоем, накопитель (для последующего применения воды для полива) или в дренажный колодец. Вариант утилизации зависит от особенностей грунта.

Заключение

  • Фундаментный дренаж устанавливается в не зависимости от качества грунта. Является необходимой системой для любого строения.
  • Каждая из дренажных систем может быть установлена, как самостоятельная или быть в связке другой.
  • Водоотведение всегда обустраивается с соблюдением уклона от самой высокой точки участка к низшей. В случае ровной поверхности, уклон создается в сторону сброса воды.
  • Любая из систем обязательно оснащается ревизионными колодцами, которые предназначены для контроля функционирования магистрали и устранения неисправностей.
  • Количество дренов напрямую связано с уровнем грунтовых вод и атмосферными осадками.

Рекомендация. Перед началом работ обязательно сделайте схему проекта. Это поможет подсчитать количество требуемого материала и произвести монтаж быстро и качественно.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
