Вальмовая крыша стропильная система фото

Какие бывают вальмовые крыши, особенности конструкций

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

    Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

После закрепления всех диагональных стропил временные подпорки стоек убирают

Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

Положение диагональных стропил окончательно устанавливает форму всех скатов

Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Вальмовая крыша своими руками — чертежи, схемы, особенности монтажа

Вальмовая крыша идеально подходит для защиты современных домов и дач. Мы расскажем, какие достоинства и недостатки имеет такая кровля, как рассчитать площадь покрытия и материалы для стропильной системы, чтобы сделать вальмовую крышу своими руками, а также поделимся необходимыми чертежами и схемами.

Заразиха (лат. Orobanche)

Растение-паразит семейства заразиховых, относится к роду бесхлорофильных многолетних или однолетних травянистых. У семейства более 150 видов, а наиболее распространённых 40. Такое разнообразие объясняется широким диапазоном растений, которые становятся хозяевами для заразихи. Наиболее опасны те виды, которые поражают подсолнечник, кормовые, овощные и бахчевые культуры.

Трудно спорить с мнением, что крыша служит для здания не только защитой, но и важным элементом дизайна. Поэтому, наряду с обеспечением потребительских качеств, конструкцию и вид этой части здания подбирают соответственно общему стилю и проекту дома.

Классические двухскатные кровли постепенно уступают более сложным и необычным — четырехскатным и ломанным. Вальмовые крыши, конструкция которых сложнее, чем у двухскатных, имеют перед ними существенные преимущества.

Преимущества вальмовой крыши

Благодаря отсутствию вертикальных фронтонов вальмовая конструкция обладает меньшим сопротивлением ветровым нагрузкам. За счет наличия водостоков по всему периметру здания, стены меньше подвержены разрушению от воды и осадков.

В отличие от «палаточной» двухскатной кровли, конструкция вальмовой крыши более жесткая, прочная и не создает горизонтальных «распирающих» нагрузок на боковые стены дома.

3d проект дома с вальмовой крышей

За счет прочности конструкции появляется возможность обеспечить более длинные свесы кровли, что создает еще большую защиту стен и фундамента от потоков дождя. Вальмовая кровля, конструкция которой отличается повышенной сложностью, с точки зрения архитектуры — гораздо привлекательнее обычной двускатной.

Недостатки вальмовой конструкции

Несмотря на такой внушительный перечень достоинств, не каждый проектировщик берется за реализацию вальмовой схемы. Объясняется это сразу несколькими факторами:

  1. Стропильная система вальмовой крыши и ее расчет на порядок сложнее кровли с двумя скатами.
  2. Для постройки «вальмы» требуется большее количество стропильных элементов.
  3. Стоимость материалов и стоимость работ существенно больше.
  4. Покатые скаты кровли со всех четырех сторон сильно ограничивают подкровельное пространство, оборудовать там жилую зону становится довольно проблематично.
  5. Короткие стропила вальмовой крыши очень нагружены и их приходится делать из двойного или более толстого бруса.
  6. Мансардные окна на покатой поверхности кровли — отдельная, и довольно сложная задача, требующая специальных инженерных решений.

Конструктивные особенности и разновидности вальмовых крыш

Рассмотрим, чем отличается вальмовая крыша, что это такое, и каковы особенности её строения. Существует довольно много разновидностей вальмы, но все они являются модификациями одной из четырех конструкций.

Шатровая

Все ребра кровли сходятся в одной точке, поэтому коньковый брус отсутствует. Шатровые крыши не очень практичны и применяются преимущественно на культовых или хозяйственных сооружениях.

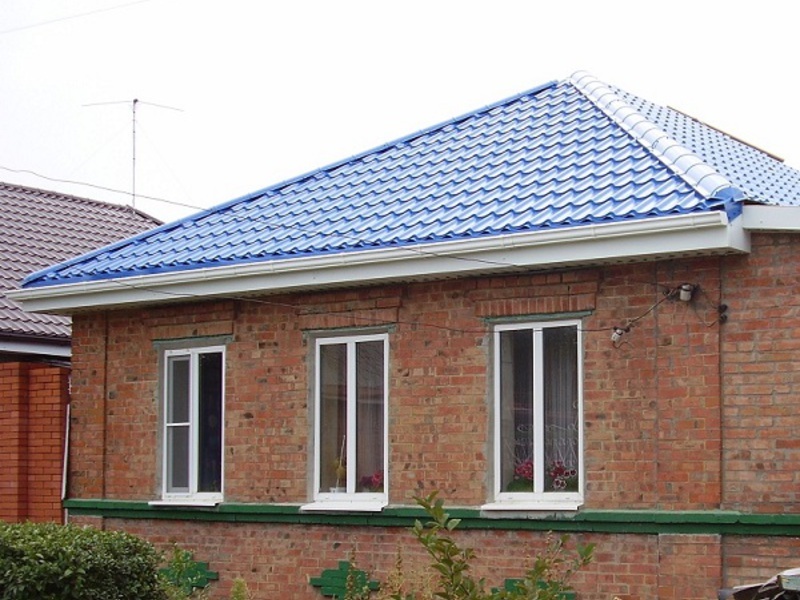

Шатровая вальмовая крыша фото

Классическая прямая вальма

Угловые стропила попарно сходятся к одной точке на коньке. Боковые поверхности кровли представляют собой трапеции, а фронтальные — треугольники. Эта конструкция наиболее распространена, и пользуется самой высокой популярностью. Устройство вальмовой крыши такого вида, ее расчет и процесс возведения проще чем шатровой или ломанной, а потому её возведение возможно без помощи специалистов.

Полувальма

Отличается тем, что фронтальные части кровли по высоте меньше, чем боковые. Существует два варианта полувальм — датский и голландский. Различия между ними хорошо видны на рисунке ниже. Полувальмовые крыши используют для увеличения чердачного объема или для создания мансардного жилого пространства. Вальмовая крыша, фото которой представлено ниже, широко применяется и в нашей стране.

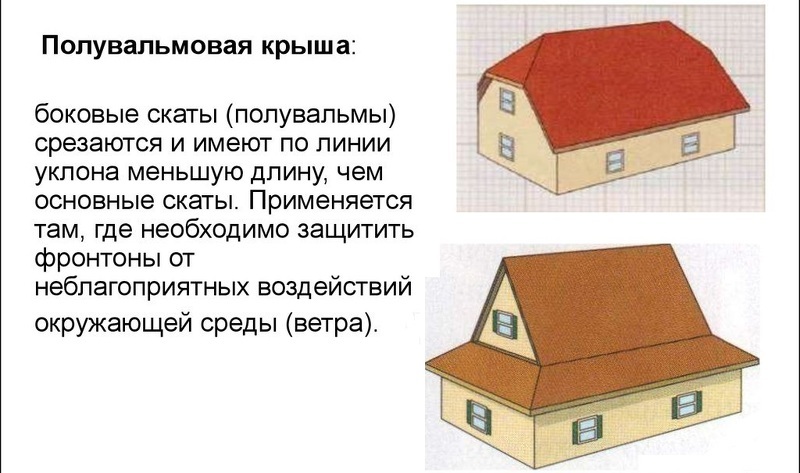

Конструкция вальмовой крыши с фронтонами

Ломанная вальмовая крыша

Представляет собой сложную конструкцию с включением дополнительных декоративных элементов, множества переломов поверхности кровли и т.д. Ярким примером таких кровель могут служить традиционные здания в японском или китайском стиле. Учитывая сложность расчета и монтажа, повышенный расход материала и стоимость работы, такие конструкции сегодня встречаются довольно редко.

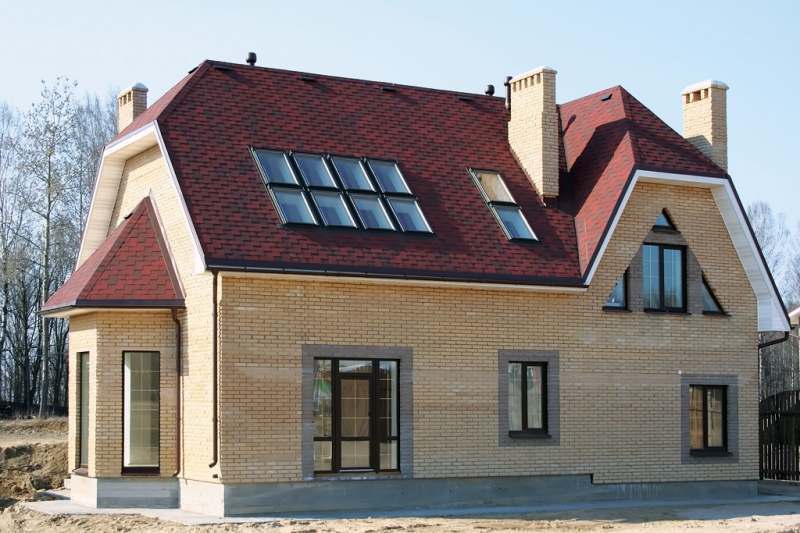

Ломанная вальмовая крыша фото

Расчет вальмовой крыши

Расчет конструкции кровли лучше всего поручить специалисту. Но для предварительной оценки его можно сделать и самому.

Виды стропильных систем для вальмовой крыши

Расчет ведется по каждой плоскости отдельно. Результаты расчетов складываются, и вы получаете общую картину по всей крыше. Полученные данные понадобятся для выбора материалов для стропильной системы, расчета нужного количества кровельных материалов и оценки их весового давления на каркас. Это позволит приблизительно оценить стоимость стройматериалов и трудозатраты на возведение вальмовой крыши.

Чем точнее проведены расчеты — тем точнее вы будете понимать, как построить вальмовую крышу своими руками, и тем лучше будет конечный результат. Затраты времени на то, чтобы вникнуть в методику и провести сами вычисления, вернутся сторицей в виде экономии средств и времени на этапе возведения самой кровли. Мало того, овладев методикой расчетов, вы еще на этапе планирования сможете оценить возможность самостоятельного изготовления такой кровли и подобрать такой вид кровельных материалов, с которым сможете справиться самостоятельно.

Расчет вальмовой крыши по площади сторон

Устройство стропильной системы

Если расчет готов, и будет монтироваться вальмовая крыша своими руками, чертежи необходимо составлять с особой точностью и учетом дополнительных элементов.

Подбираем стропила вальмовой крыши

Так как строительство вальмовой стропильной системы сложнее, чем у двускатной крыши. Вам придется воспользоваться специальными приспособлениями, подпорками и временными крепежными элементами для поддержки угловых стропил для их центровки и правильного расположения по отношению к коньку и другим ребрам.

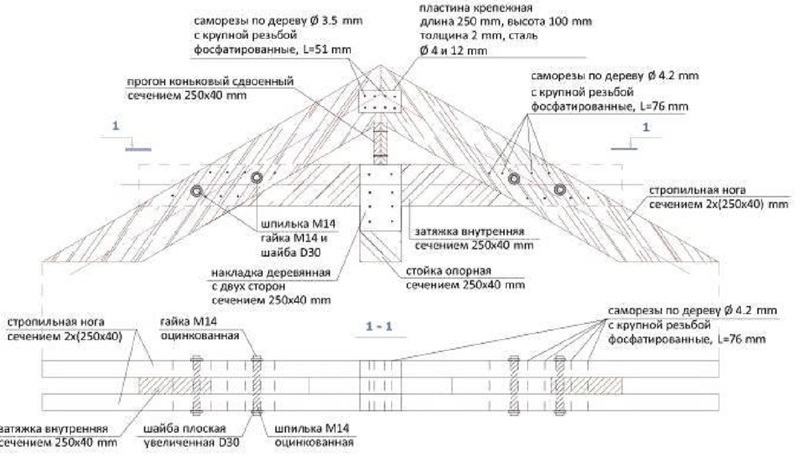

Стропильная система вальмовой крыши — схема

Такую работу в одиночку не сделаешь — требуются помощники, дополнительные приспособления, возможно подъемные лебедки или механизмы, особенно если здание более одного этажа. Даже если вы выбрали классический прямой вариант кровли, для монтажа рекомендуется воспользоваться услугами опытного мастера, хорошо знающего, как сделать вальмовую крышу своими руками.

При строительстве следует учитывать, что диагональные элементы всей конструкции существенно длиннее обычных стропильных ног. Ориентировать эти элементы нужно максимально точно. На них будут опираться короткие стропила фронтальных и боковых скатов, называемые «нарожниками».

Вальмовая крыша своими руками, чертежи

Не следует забывать, что в среднем угловые стропила удерживают вес в полтора раза больше, чем длинные ноги боковых скатов. Малейший перекос диагональных «ребер» ведет к изменению весовой нагрузки по длине бруса, что может привести к конечному перекосу всей каркасной конструкции под действием веса кровельного покрытия, в расчет к которому важно добавлять норму «снеговой нагрузки» для вашего региона.

Для усиления конструкции диагональный брус сбивают из двух более тонких досок. Существует и другой вариант — два стандартных бруса соединяют между собой шпильками.

Спаривание элементов имеет свои преимущества:

  • за счет этого метода можно сделать брус любой длины;
  • жесткость на изгиб у спаренного бруса значительно выше, чем у обычного;
  • стоимость толстых досок гораздо ниже стоимости хорошего бруса;
  • спариванием можно легко добиться любого поперечного сечения стропила.

Вальмовая крыша: стропильная система и возможность усиления её конструкции

Для обеспечения нужного уровня прочности стропильная система вальмовой крыши усиливается дополнительными элементами.

Под диагональные стропила устанавливают опоры. Если длина диагональной ноги слишком велика — то две опоры, размещая их через треть длины бруса. Если есть возможность — опоры можно заменить косыми распорками — подкосами.

Промежуточные стропила крепятся к коньковой доске и к мауэрлату. Для крепления к мауэрлату делается зарез или стягивание при помощи металлических уголков.

Устройство вальмовой крыши своими руками

Нарожники накладываются на диагональные стропила с одним и тем же шагом. Это обеспечивает равномерное распределение нагрузки. Очень важно обеспечить симметричность размещения нарожников на диагональных ногах. Для этого разметку делают по деревянному шаблону, в качестве которого используется любая подходящая рейка или отрезок фанеры. На шаблоне карандашом наносятся метки взаимного расположения элементов при первом монтаже. Все остальные углы монтируются по этим меткам.

Для фиксации расположения элементов доски подрезаются по месту. Если такой возможности нет — фиксацию нужно делать при помощи накладных металлических пластин, стягивая все металлическими шпильками или болтами. Крепление на винты со временем ослабевает и такой метод для стропильной системы нежелателен.

Вальмовая крыша — стропильная система фото

Обрешетка также задает стропильной системе дополнительную жесткость, но одновременно с тем, является источником дополнительной весовой нагрузки. Поэтому толщину досок для обрешетки выбираем с небольшим запасом под желаемый кровельный материал.

Чаще всего на обрешетку идут бруски 40х40 или 50х50 мм. Но под мягкую кровлю рекомендуется обрешетку делать из фанеры или ДСП. Шаг размещения досок обрешетки диктуется типом кровли и обычно указывается производителем на упаковках этого материала.

Устройство вальмовой крыши своими руками процесс трудоемкий и требующий тщательной подготовки. Нельзя забывать, что качество сборки крыши является залогом сохранности всего здания. Поэтому отнеситесь к данному вопросу со всей ответственностью и вниманием, а если на каком-либо этапе строительства вам не хватает навыков, обратитесь к специалистам.

Вальмовая крыша – конструктивные особенности, правила проектирования и постройки (85 фото)

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

Общее устройство вальмовой крыши

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.

Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

Основными элементами в конструкции вальмовой крыши являются:

  • Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;
  • Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» – коньковый брус с углами строения;
  • Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
  • Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом – шесть штук;
  • Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

Полувальмовый тип. В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть – вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.

Самостоятельное строительство вальмовой крыши

Отвечая на вопрос – как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

Устройство стропильной системы вальмовой крыши

Кровля защищает здание от проникновения неблагоприятных атмосферных явлений в помещения. Чтобы гарантировать надежность и прочность кровельных конструкций, необходимо правильно подобрать тип крыши и знать все ее конструктивные элементы. Нагрузку от покрытия и снегового покрова берет на себя стропильная система. Чаще всего вальмовая крыша становится наиболее оптимальным вариантом. Но что она из себя представляет?

Что такое вальма

Конструкция вальмовой крыши представляет собой четырехскатную систему. В центре которой находится конек или просто точка соединения скатов. Скат кровли – наклонная поверхность,

Лучше всего такой тип подходит для покрытия зданий, в плане приближенных к квадрату, то есть имеющих большую ширину. При возведении нет фронтонов, стены по всему периметру одинаковой высоты. Оптимальным значением угла наклона в градусах станет значение от 20 до 45.

Основными ее частями являются:

  • скаты (при простой кровле прямоугольной или квадратной формы образуется 4 ската);
  • конек – самая верхняя часть кровли;
  • карниз – нижняя часть крыши.

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:

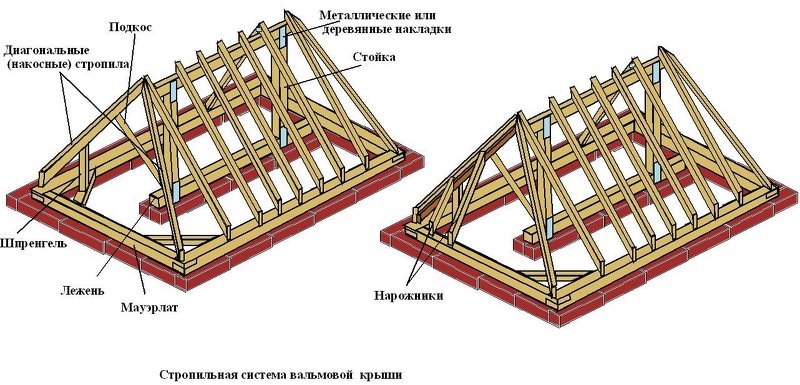

Элементы вальмовой кровли

  1. Стропильные ноги (стропила) – основные несущие конструкции (имеются только у прямоугольных вальм), представляют собой наклонные балки, опирающиеся одним концом на мауэрлат, а другим на коньковый ригель.
  2. Нарожники – стропильные ноги, опирающиеся верхним и нижним концом на накосные ноги. В качестве нижней опоры часто выступает и мауэрлат. Эти элементы являются основными конструктивными частями квадратной вальмовой кровли. При прямоугольной форме здания в плане используются совместно с обычными стропилами, шаг и сечение совпадают.
  3. Накосные ноги – диагональные стропила, образующие торцовые скаты. В нижней точке они опираются на угол здания. Имеют обычно большее сечение, чем рядовые стропильные ноги. На них опирают нарожники.
  4. Коньковый ригель – горизонтальная балка, располагающаяся в центральной части здания (отсутствует при квадратной форме строения). Конструкция вальмовой крыши предполагает наличие по нее стоек (при двускатной кровле опирание происходит на фронтоны). Является верхней опорой для наклонных балок.
  5. Мауэрлат – балка, устанавливаемая по обрезу стены с внутренней стороны. Обеспечивает нижнюю опору для стропил, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом доме мауэрлатом служит верхний венец стеновой конструкции.
  6. Подкосы – наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры позволяют уменьшить сечение несущих элементов. Стропильная система вальмовой крыши предполагает установку подкосов под углом 60 или 45 градусов относительно горизонтальной плоскости.
  7. Стойки – вертикальные промежуточные опоры.
  8. Шпренгели – горизонтальные балки, диагонально укладываемые в угол здания. Они обеспечивают опору под стойку, установленную для подпирания накосной ноги. Такая конструкция передает нагрузку на перпендикулярные стены и используется, когда нет возможности установить стойку на перекрытие. Например, посередине железобетонной плиты устанавливать опорную стойку нельзя, поскольку плита выдерживает определенную нагрузку, в которой главной составляющей является масса мебели, оборудования и людей.
  9. Схватка – горизонтальный элемент, который стягивает стропила не давая им разъезжаться, может располагаться в уровне мауэрлата или выше.
  10. Обрешетка – доски или бруски небольшого сечения, укладываемые перпендикулярно стропилам поверх них. Служат основанием для кровельного материала. Вальмовая крыша своими руками часто возводится с установкой разреженной обрешетки (через одну доску), но нужно помнить, что в особо ответственных местах (ендовы, карнизы) обрешетка выполняется сплошной.
  11. Контробрешетка – бруски или доски небольшого сечения. В конструкции кровли используются не всегда. Устанавливаются поверх стропильных ног, параллельно им под обрешетку. Нужны, чтобы приподнять обрешетку над утеплителем между стропилами, обеспечивая тем самым необходимый вентиляционный зазор.
  12. Кобылки – доски, прикрепляемые к нижнему концу стропил, обеспечивающие необходимый вылет карниза.

Висячие стропильные ноги предусматривают отсутствие ригеля. Они чаще всего применяются при необходимости организации свободной планировки и отсутствие центральной стены. В этом случае опоры под местом соединения нет. Наклонные балки скрепляются между собой на гвозди. Дополнительно в месте соединения предусматривают деревянные накладки толщиной 22-25 см с обеих сторон стропильных ног. Эти накладки стягивают с помощью шпилек или болтов.

Чтобы выполнить закрепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы устанавливаются и закрепляются с помощью гвоздей или металлических уголков. Нарожники к накосным элементам присоединяются встык, в одном уровне.

Для сопротивления кровли ветровым нагрузкам, старающимся сорвать ее, предусматриваются скрутки из проволоки, которые соединяют нижний конец стропил со стеной. В стену скрутка закрепляется на ерш (крепежное приспособление).

При строительстве стен из деревянных материалов вместо скруток можно применять скобы. Скрутки или скобы устанавливаются на каждую стропильную ногу или через одну.
Если построить стропильную систему правильно с грамотным подбором сечения и шага стропил крыша прослужит долгое время.

голоса
Рейтинг статьи
Читать еще:  Деревянные и металлические строительные бытовки плюсы и минусы
Ссылка на основную публикацию
Adblock
detector
