Как правильно сделать дренаж и отмостку вокруг дома
Как правильно сделать дренаж и отмостку вокруг дома
Отмостка представляет собой полосу твердого покрытия, которая под наклоном прилегает к дому по всему периметру. Иными словами, это обычная асфальтированная, кирпичная или бетонированная дорожка, которая служит для отвода воды от фундамента любого капитального строения. Но обеспечивая защиту дома, прифундаментная дорожка сама подвергается разрушительному воздействию влаги. Ливневые дожди, таяние снегов и грунтовые воды могут нанести существенный вред и самому дорожному покрытию, которое просто перестанет выполнять свою главную функцию – защищать фундамент от подтопления. Поэтому, для того, чтобы дорожное покрытие у стен фундамента дома прослужило как можно дольше и при этом сохранило свой эстетичный вид, необходимо воду, попадающую на крышу, а затем стекающую вниз, эффективно собирать и выводить за пределы участка. Необходимо создать качественный дренаж вокруг отмостки.
Типы дренажных систем
Всем известно выражение — вода камень точит. А это значит, что каким бы крепким и надежным не был дом, он вряд ли долго устоит, находясь под постоянным воздействием атмосферных осадков и грунтовых вод. Подтопление фундамента, сырость в подвале, просадка грунта. В лучшем случае — это трещины и грибок на стенах. А в худшем — это жилье абсолютно непригодное для безопасной и комфортной жизни.
Поэтому каждый домовладелец обязан еще на этапе строительства рассмотреть все способы дренирования почвы возле дома, которые бывают таких типов:
- внутренне дренирование фундамента;
- внешнее дренирование фундамента;
- дренирование отмостки;
- подземная водосборная система всего участка
На практике чаще всего используют дренирование фундамента, совмещая его с водоотводом всего земельного участка. А вот дренаж вокруг прифундаментной дорожки, для многих застройщиков является новым и непривычным элементом в строительстве, а в некоторых случаях и ненужным. Появление такого вида дренирования связано с усовершенствованием общей системы водоотвода сооружений, а также с созданием новых современных материалов, которые могут использоваться и как элементы декора дома.
В каких случаях необходим дренаж
Создание дренажа вокруг отмостки весьма важно и нужно. С его помощью можно не только обеспечить сухость в подвале и погребе, но и продлить срок эксплуатации дома. Конечно, для того, чтобы сделать качественный водовод специально для прифундаментной дорожки, потребуются определенные затраты, которые не всегда могут быть оправданы. Например, нет никакого смысла создавать дренаж, опоясывающий фундамент, если дом выстроен на возвышенном участке с сухим грунтом. Также нет потребности дренировать дорожку у стен дома, крыша которого имеет систему ливневых стоков, выводящих лишнюю влагу от стен сооружения к специальным водосборникам.
Дорожку возле фундамента дома рекомендуется дренировать лишь в таких случаях:
- земельный участок находится в низине;
- большое содержание грунтовых вод;
- дом выстроен на глинистых и пучинистых почвах;
- основание фундамента находится ниже уровня промерзания грунта;
- покрытие имеет немонолитную основу и сделано из кирпича, колотого камня или тротуарной плитки.
Все вышеперечисленные условия указывают на то, что дорожное покрытие у стен дома в обязательном порядке нуждается в дренажной системе. А ее наличие не только защитит фундамент дома от подтопления, но и предотвратит разрушение самой отмостки.
Особенности дренажной системы по периметру фундамента
Создание дорожки под стенами фундамента начинается в тот момент, когда все работы по строительству дома уже завершены. Стоит отметить, что в конструкции уже заложены элементы дренирования. Во-первых, мощеную полосу дороги возле фундамента делают из прочных водонепроницаемых материалов: бетона, камня, асфальта. А во-вторых, ее укладывают под наклоном, тем самым обеспечивая естественное стекание воды. То есть, отмостка отводит влагу от фундамента и утепляет его, а также выполняет функцию удобной дорожки и является декоративным элементом приусадебного участка.
Но не стоит забывать, что укладывается твердое покрытие на открытый грунт и находится оно под открытым небом. Поэтому вместе с ним необходимо сразу же создавать полноценную систему дренирования. Это позволит не только избежать переувлажнения почвы, но и предотвратит морозное вспучивание грунта и защитит саму дорожку от растрескивания и разрушения.
Как работает дренажная система вокруг фундамента
Отвести воду от стен фундамента – основная функция отмостки. Но оказывается, что полностью исключить попадание воды в подвал, цокольный этаж и погреб может только покрытие шириной не менее 4 метров. Понятно, что сделать такую широкую полосу дороги возле стен дома не представляется возможным, во-первых, это нецелесообразно, а во-вторых очень дорого и не всегда уместно. Поэтому, стекая с прифундаментной дорожки, вода собирается в лужи, переувлажняет почву, образуя слякоть и грязь рядом с домом. Вот почему так необходим дренаж вокруг отмостки, ведь именно он собирает и выводит лишнюю воду за пределы участка. Создается такой дренаж одновременно с отмосткой, который также опоясывает дом по всему периметру.
Поверхностные дренажные системы для отмосток
Как известно, существует два вида дренажа: глубинный и поверхностный.
Для жестких дорожных покрытий, которые изготовлены из бетона или больших плит лучше всего подходит линейный поверхностный вид дренажа. То есть, создаются водоотводные траншеи, которые выкапываются вдоль внешней линии дорожного покрытия. Дно и стенки такой канавы могут быть выложены следующими материалами:
- укреплены камнем;
- выстланы гидроизоляционным материалом;
- забетонированы;
- заложены пластиковой и асбоцементной трубой, распиленной по длине напополам;
- уложены специальными пластиковыми лотками.

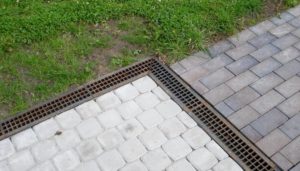

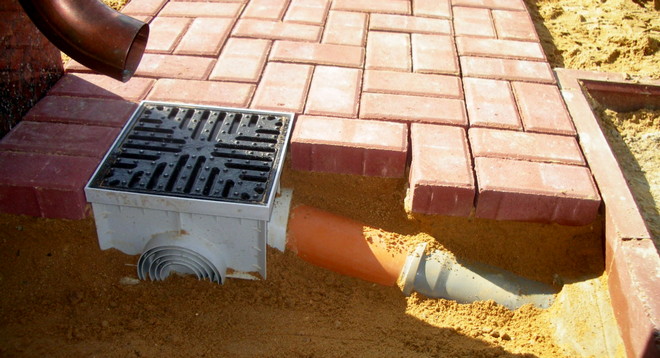

Необходимым элементом поверхностного дренажа являются защитные декоративные решетки, которыми закрывают водоотводные траншеи и водосборные лотки. Благодаря им, участок становится пригодным для удобной эксплуатации и принимает более эстетичный вид.
Глубинный дренаж дорожки у фундамента
Если на участке отмечается высокий уровень грунтовых вод, а почва имеет тяжелую структуру и содержит
большое количество глинистых частиц, то правильно будет сделать закрытую дренажную систему. Она делается по обычной схеме:
- создается траншея, глубина которой должна быть на уровне максимального подъема грунтовых вод;
- дно готовой траншеи засыпается песком и застилается геотекстилем, концы которого закидываются на стену рва;
- геотекстиль засыпается щебнем, а в него вводят перфорированную трубу;
- труба снова засыпается щебнем;
- вся конструкция закутывается выступающими концами геотекстиля;
- все сверху засыпается песком и плодородной почвой.
Современная отмостка — это уже не тонкий слой бетона или асфальта, уложенные на голый грунт. А это многослойный пирог, который создан по новейшим технологиям с использованием различных материалов. Состоит такая конструкция из слоя гидроизоляции, дренажа и утеплителя. Вот почему так необходима водоотводная система, ведь только она предотвратит разрушение дорожного покрытия, которое впоследствии очень сложно будет восстановить.
Типы дренирования
Схема дренирования отмостки такая же, как и у фундамента. Иначе говоря, водоотводные траншеи создаются по всему периметру дома. Система такого дренирования может быть кольцевой и пристенной. В первом варианте гибкие трубы прокладываются вокруг здания, и оба выходных конца соединены с одним дренажным колодцем, который располагают в самой низкой точке земельного участка.

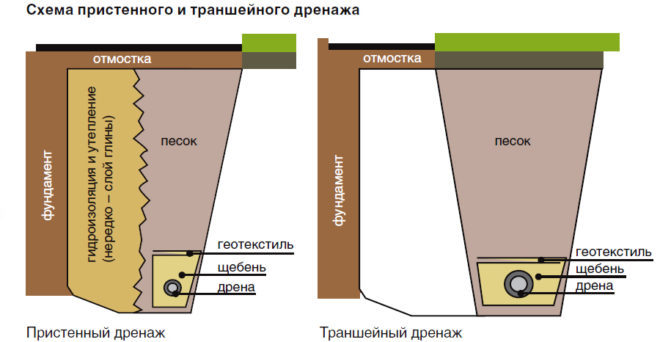

Второй вариант, или дренаж пристенного типа, лучше справляется с задачей водоотведения. Состоит такая система из четырех колодцев, каждый из которых установлен на угловом стыке труб. За счет этого удается собрать всю воду, стекающую в грунт, но стоимость такой системы значительно выше кольцевого дренирования.
Принимать решение, из какого материала лучше всего сделать дренаж, какого он должен быть типа, вида и конструкции, нужно с учетом всех условий строительства дома и его месторасположения. Новичку будет сложно оценить всю ситуацию и при создании дренажа принять во внимание все нюансы. Вот почему для того, чтобы дренажная система работала долго, правильно и без сбоев, перед началом работ нужно обязательно проконсультироваться со специалистами.
Как правильно: Сделать отмостку вокруг дома
Разбираемся с «пирогом» материалов, который скрывает декоративный слой
Какими бывают отмостки?
1. Жесткие отмостки являют собой единое целое с цоколем здания — это своего рода « козырек » из монолитного железобетона. В качестве финишного покрытия используется асфальт. Жесткие отмостки из асфальтобетона широко применяются при массовом строительстве, но редко — при возведении частных домов.
2. Полужесткие отмостки — это песчаная подушка с гидроизолирующим слоем. В качестве финишного покрытия может выступать брусчатка, тротуарная плитка или монолитный бетон. Чаще всего полужесткие отмостки бетонируют. Но в отличие от жестких, такая бетонная отмостка не является единым целым с основанием. Для компенсации подвижек используется деформационный шов в отмостке , а также демпферная лента , которая прокладывается в зоне примыкания к цоколю. Срок службы полужесткой отмостки напрямую зависит от характера грунтов. Дефекты такой отмостки делают ее практически неремонтопригодной. На пучинистых и водонасыщенных грунтах после морозной зимы она может « отправиться на прогулку », и восстановление отмостки будет непростой задачей.
3. Мягкие отмостки названы так по верхнему слою — в качестве засыпки используется щебень. Такой вариант и дешевле, и более ремонтопригоден. Щебень для отмостки рекомендуется использовать такой же, как для дренажа, средней фракции (20 – 40 мм).
- Для ленточного фундамента на промерзающих пучинистых грунтах, а также для всех типов фундаментов мелкого заложения требуется устройство так называемой теплой отмостки. Утепление отмостки исключает промерзание грунта, замерзание входящих в дом коммуникаций, а также подвижки под воздействием сил морозного пучения. Это актуально в первую очередь для каменных домов, когда даже миллиметровые просадки могут привести к появлению трещин (это основная причина, зачем утеплять отмостку вокруг дома ) . В микротрещины попадает влага, многократные циклы замерзания-оттаивания в межсезонье ускоряют разрушение, а в щелях поселяются мхи. Поэтому перед строительством отмостки важно выполнить гидроизоляцию цоколя. В этом случае гидроизоляция отмостки не потребуется.
- Капитальные строения (как на фото) требуют полужесткой отмостки. Но для ее строительства недостаточно просто сделать бетонную ленту с уклоном по периметру дома (как это часто делают те, кто строит своими руками). Ведь в этом случае сама отмостка примет на себя влияние обозначенных выше факторов, пойдет трещинами. Такая бетонная отмостка уже после первой зимы будет крошиться (в углах и на стыке с цоколем) и перестанет выполнять возложенные на нее задачи по защите основания.
- В случае свайного фундамента — если речь о « каркаснике » или деревянном доме на облегченном фундаменте — отмостке отводится скорее декоративная роль. Но сделать ее также желательно. Во-первых, теплый уголок у прогретой солнцем стенки — любимое место сорной растительности. Во-вторых, отмостка защищает основание от осадков, брызг, затекания воды под дом. В-третьих, она предотвращает размытие почвы осадками и делает строение более опрятным. Другое дело, что здесь можно использовать мягкие отмостки. Сделать такую отмостку можно недорого и своими руками. Мягкая отмостка вокруг дома без подвала будет экономичным и элегантным решением.
Устройство отмостки
В деревенских домах роль теплой отмостки выполняла так называемая завалинка — засыпка основания шлаком либо опилками, перемешанными с известью. Зимой чистить отмостку от снега не нужно — жители северных регионов, наоборот, забрасывают завалинку свежим снежком, создавая сугроб. Благодаря такой мере зимой в доме теплее и по полу не дует. Но это временная мера — на один сезон.

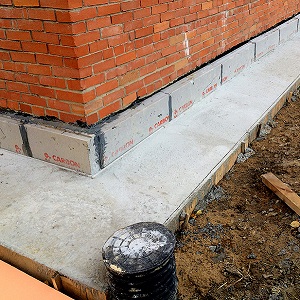

Теплая отмостка представляет собой слоеный пирог из грунта и пенополистирола. Такая отмостка должна стать барьером на пути холода и поверхностной влаги. Поэтому под пенополистирол укладывают плотный грунт минимальной водопроницаемости (например, мелкий песок с примесью глины), а сверху — дренируемый (щебень).
Если дренаж исправен, то такую отмостку также не нужно чистить от снега зимой: талая вода будет уходить сама.
Шаг 2: заполнение траншеи
Вместо выбранного грунта создается плотная песчаная подушка-основание. Оптимальный вариант — песчано-гравийная смесь (ПГС) либо песок с примесью глины.
_________________________
ПО ТЕМЕ…
Хороший вопрос: Как и зачем утеплять фундамент
_________________________
Шаг 3: д ренаж вокруг дома
После засыпки и трамбовки по внешнему периметру выкапываются дренажные канавы. На дно канав укладывается геотекстиль, щебень и перфорированные дренажные трубы. Разумеется, при создании дренажа необходимо позаботиться и об отводе вод в дренажные колодцы или канавы.
Шаг 5: б етонирование (полужесткая отмостка)

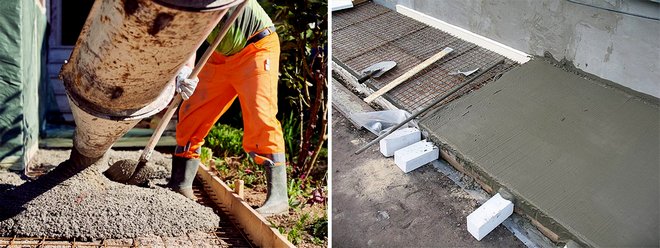

Бетон для отмостки может приобретаться как в виде готового раствора, так и замешиваться на месте. Армирование производится сварной сеткой с ячейкой 25 мм.
Альтернатива — декорирование (мягкая отмостка)

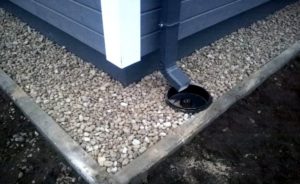

Мягкая отмостка не требует бетонирования. Весь периметр засыпается щебнем средней фракции и декорируется. По сути, отмостка — это та же садовая дорожка, только вплотную к дому. Например, она может быть мощеной, гравийной, декорированной печатным бетоном или « зеленой » — в виде цветника или аккуратного коврика-газона.
Когда пользователи задают вопрос, из чего сделать отмостку вокруг дома, то чаще всего подразумевают именно финишное (декоративное) покрытие. Но про виды отмосток мы написали отдельный материал: « Отмостка вокруг дома: Как декорировать ».
Елена Петровская
Когда делали отмостку тоже думали: Зачем утеплитель? Но поверили профессионалам и утеплили пенополистиролом и отмостку и фундамент. Вокруг веранды решили не делать, подумали зачем утеплять воздух. В результате зимой, в доме было тепло, теплопотери минимальные, отмостка как новенькая. А вот там где утеплителя не было, грунт вспучился и облицовка фундамента треснула. Обязательно нужно утеплять и отмостку и фундамент. А вот, что теперь делать с участком веранды не знаем.
- Нравится: 1
Георгий Потлов
если грунт рядом со зданием глинистый или илистый, можно отмостку не утеплять, так как такой грунт набухает от воды по краю отмотки, а к зданию — более сухой. отмостку лучше делать из тротуарной толстой виброплитки: и красиво и более устойчиво. под плиткой см пять цементной смеси, соотношением 1:5, при необходимости её нетрудно заменить, воду не пропускает, вместе с плиткой образует стоковую поверхность. этот слой также должен быть уплотнён виброплитой, как и отмостка. под цементно-песчанным слоем слой гравия 20-40мм и песка см 15, а под ним гравия более мелкого 10-20мм см 5-10.под нижним слоем гравия геотекстиль по небольшому слою песка 5-10мм и уплотнённая земля.
между фундаментом и отмосткой шов с засыпкой песком шириной 2-3 см.
сверху он закрываетмя лтукатуркой или облицовкой цоколя. между последними и песком шва горизонтальный шов 5мм максимум заполняется герметиком. этого достаточно для вертикальных гуляний при возможном промерзании отмостки.
бетонная отмостка проблемна из-за деформационных швов. с плиткой их не надо, имеются между плитками из песка.
песок заполняется чистый, без глины, промытый или речной. по периметру всегда бетонный или вибро бордюрный камень, укреплённый бетонным раствором 1:3. уклон 1, редко 2 см/м, иначе ходить не удобно. меньше делать не гадо, лучше сделать больше. после первой зимы уклог уменьшиться чуть ли не на см. затем всё стабилизируется. при высоте отмостки 10см от земли по краю дренаж не нужен.
Отмостка вокруг дома с дренажем
Отведение воды от фундамента – главная задача владельцев частных жилищ. Ее решение позволит справиться с проблемой разрушительного влияния влаги на основание, а также существенно продлить срок службы дома. Для этого устанавливаются отмостка и дренаж, которые обеспечивают отток воды и препятствуют ее проникновению под землей.
Дренаж вокруг отмостки
Часто, сделав отмостку, владельцы считают, что проблема решена. Это мероприятие способно в определенной степени минимизировать губительное влияние влаги и расширить пешеходную зону.
Чтобы обеспечить максимальную защиту необходимо обустройство дренажа вокруг дома.
Если он отсутствует, то влага все равно будет проникать к основанию под землей, чтобы этого не произошло длина отмостки должна составлять 3-4 м, а это в частном строительстве нерационально.
Что следует знать о дренажных системах
Дренаж вокруг отмостки обязательно необходим в следующих случаях:
- строение находится в низине;
- строительство осуществлялось на пучинистом грунте или глиняной почве;
- грунтовые воды расположены слишком высоко;
- фундамент заглублен ниже уровня промерзания;
- дорожка обустроена из немонолитных материалов.
Учитывая перечисленные выше факторы, обустройство отмостки и дренажа требуется практически в каждом случае.
Устройство дренажа вокруг отмостки

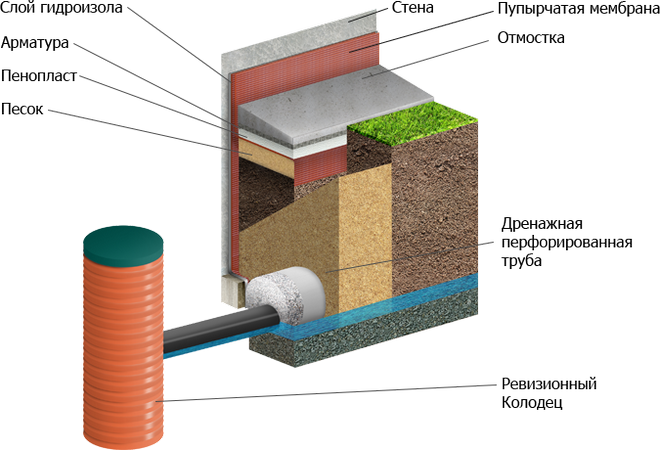

Дренаж отмостки состоит из нескольких слоев. Также схема водоотвода должна включать дождеприемники. Важны не только количество и степень утрамбовки всех слоев, но и размещение всех элементов, так как обязательный уклон обеспечит качественный отвод влаги от отмостки. Обустройство дренажных систем может осуществляться с применением профильных труб, но в этом случае технология будет отличаться.
Устройство дренажа будет зависеть от вида отмостки, поскольку для мягкого и твердого варианта применяют различные технологии.
В любом случае понадобиться вырыть траншею, в которой и будет обустроена вся система. Прежде, чем приступать к дальнейшим работам, дно траншеи необходимо выровнять слоем песка.
Разновидности дренажа
Чтобы установить наиболее эффективную систему дренирования, необходимо правильно определиться с ее типом. Сегодня выделяют три ключевых разновидности дренажных систем:
Открытые. Небольшие канавы глубиной и шириной от 0,5 метра, вырытые по периметру сооружения. Этот вариант не удобен, он портит вид участка и затрудняет передвижение по территории. Канавки покрывают решетками, которые выполняют защитную и эстетическую функции, предотвращая попадание мусора в систему.
Закрытые. Обеспечивают наиболее эффективный отвод влаги, что максимально защищает основание от влаги и воды. Часто именно такой тип выбирают владельцы домов и бань, планирующие строительство подвального помещения, где можно организовать цокольный технический этаж, погреб и т. п.
Засыпные. Этот вариант схож с открытым, но вместо решеток в используются насыпные материалы, как гравий, щебень и пр., которые предотвращают попадание мусора. Но окружая отмостку таким дренажом, нельзя исключить заиливание, что приводит к необходимости производить очистку, заменять насыпной слой.
При работе с водостоком необходимо учесть все элементы, такие как основная система, ливневка, дополнительная гидроизоляция.
Только при таком подходе удастся создать надежную защиту основания от пагубного влияния влаги.
Особенности закрытого варианта
Закрытая дренажная система отличается сложностью монтажа, но этот вариант считается наиболее эффективным. Срок ее службы довольно продолжительный, при этом не требуются регулярные процедуры по обслуживанию.
Этот способ можно использовать как пристенный вариант, особенно актуально это при наличии подвала.
Схема предусматривает засыпку фильтрующего слоя и дальнейший монтаж труб с перфорированными отверстиями, по которым и будет осуществляться отвод влаги.
Устройство дренажа вокруг дома
Дренаж вокруг дома и отмостка – главные элементы, обеспечивающие сохранность фундамента от воздействия влаги. Но при их обустройстве важно учитывать массу дополнительных факторов, к примеру особенности канализации на участке, а также схему водопровода. Но независимо от выбранного типа дренажа, существует определенные общие правила, которых необходимо придерживаться.
Принципы устройства
Чтобы дренирование отмостки вокруг дома было максимально эффективным, важно придерживаться следующих ключевых принципов.
- Правильная глубина. Дренаж устанавливаем глубже, чем промерзает грунт. Это предельно важно, поскольку в период весенней оттепели, когда необходим усиленный водоотвод, замерзшая система не сможет справиться со своей функцией.
- Уклон дренажных труб. Здесь важно максимально правильно определиться степень наклона, поскольку чрезмерный или недостаточный угол наклона приводит к неэффективности дренажа. Правильный уклон должен гарантировать беспрепятственное движение воды со скоростью приблизительно 1 м/с.
- Место водоотвода. Место, куда будет выводиться влага, следует подбирать заранее. Это может быть озеро, река, овраг. Чтобы исключить обратное движение влаги по трубам, располагать их нужно выше уровня воды в водоеме.
- Дополнительные возможности. Даже самая эффективная система может дать сбой, особенно при обильных количествах воды. В таком случае необходимо продумать дополнительную систему откачки, к примеру с помощью насоса.
Придерживаясь описанных выше принципов, можно самостоятельно организовать качественную систему отвода воды от дома.
Составляющие элементы

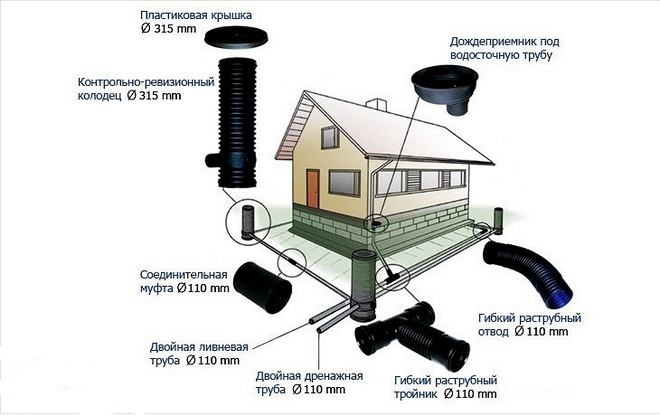

Основными компонентами современных дренажных систем являются:
- Трубы. Если требуется более экономичный вариант, то в этом случае подойдет асбоцементная труба. Но более современным вариантом являются полимерные или композитные материалы. Они удобны в монтаже, при этом отличаются хорошей надежностью и долговечностью.
- Дренажный колодец. Если не имеется естественного водосборника, то потребуется организовать специальное вместилище, куда будет организовываться сток воды.
- Насосы. Даже в самой надежной системе будет отстаиваться влага, чтобы ее удалить потребуется применять насосные установки.
Возможны и дополнительные составляющие. Все зависит от выбранного типа дренажной системы.
Устройство дренажа вокруг дома – боремся с грунтовыми водами
Отвод воды от фундамента предельно важен для продления срока его службы.
Особенно это актуально при возведении домов на глинистых грунтах, так как промерзание и пучение приводят к скорому разрушению основания.
Чтобы система работала эффективно, ее следует тщательно продумать и составить схематический план.
Проектирование системы отвода грунтовой воды
Составление проекта поможет продумать каждый нюанс будущей системы дренирования. В ней должны быть предусмотрены все элементы: размещение труб, их повороты, уклоны поверхности, размеры канавок, расположение дренажного колодца. Такой проект поможет не только увидеть, как будет выглядеть в итоге дренажная система, но правильно рассчитать количество необходимых материалов для дренажа и отмостки.
Как сделать работы своими руками
Прежде, чем приступать к основным процедурам по организации дренажа вокруг дома своими руками, необходимо обеспечить качественную гидроизоляцию самого основания. Для этого можно использовать слой рубероида.
Также существует огромное количество других, более современных, гидроизоляционных материалов, к примеру напыляемые, геотекстильные или битумные варианты. Далее прокладываются трубы в желоба, которые также необходимо гидроизолировать, после чего происходит засыпка гравием.
Изготовление отмостки с водостоком
Отмостка и дренаж могут быть обустроены одновременно. Этот вариант отвода воды позволяет объединить два процесса, что позволит существенно сократить время на проведения работ.
Разметка и земляные работы

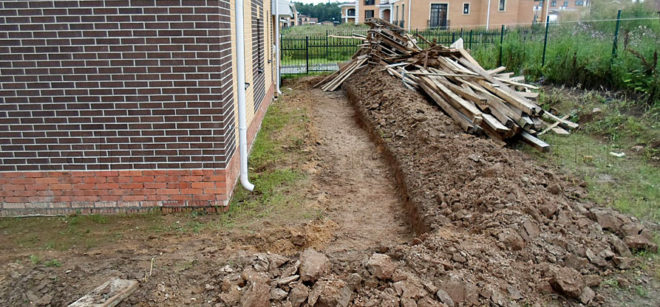

Прежде всего, необходимо произвести разметку, которая будет учитывать размещение всех элементов. На начальном этапе необходимо определиться с шириной траншеи. Важно, чтобы она была шире, чем свес крыши, чтобы стекающие осадки не причиняли вреда сооружению.
Чтобы придерживаться выбранных параметров по периметру, следует вбить колышки и натянуть между ними леску, на которую и будет осуществляться ориентация.
Заливка отмостки
После гидроизоляции фундамента рубероидом или мастикой можно приступать к заливке отмостки дома бетонным раствором. Перед началом процедуры сооружается опалубка и проводится армирование. Важно учитывать угол уклона, чтобы вода стекала от дома.
После заливки, пока отмостка еще сырая, формируются желоба для стока или же в смеси утапливаются трубы. К дальнейшим работам можно приступать только после полного высыхания бетонного раствора.
Монтаж водостока
Окончательным этапом будет организация водостока. Направление и уклон будет зависеть от расположения резервуара, куда будет происходить отвод воды. Для этого по краю всей отмостки выкапывается траншея, ширина которой будет аналогична используемой трубе.
Применить можно как канализационный вариант, так и асбоцементные или полимерные трубы, разрезанные пополам. Основание под трубу можно утрамбовать песком и гравием, также осуществляют заливку траншеи бетоном, что придает дополнительной прочности.
Отмостка и дренаж позволяют создать качественную защиту фундамента от влияния атмосферной влаги и грунтовых вод, поэтому их обустройство является обязательным.
Правильное размещение элементов и соблюдение технологии монтажа дают возможность получить максимальный эффект, даже осуществляя обустройство дренажа собственными силами.
Дренаж отмостки: зачем он нужен и как сделать
В практике отечественного строительства дренаж подвалов и фундаментов зданий до сих пор нечасто используется для защиты подземных конструкций от грунтовой влаги. Но о дренаже фундамента хотя бы широко известно, многие понимают его практическую пользу. А вот дренаж отмостки для большинства застройщиков — непонятная экзотика. Расскажем, как сделать дренаж для отмосткии в каких случаях рекомендовано его устройство.
Содержание
Зачем нужен дренаж вокруг дома ↑
Вода, столь необходимая нам для жизни — враг подземных строительных конструкций и коммуникаций. И не только потому, что угрожает подмыть фундамент, сделать сырым подвал или даже затопить его. Почти вся территория России, Украины, Белоруссии и Казахстана лежит в климатических зонах, для которых характерны суровые зимы и большая глубина промерзания грунта.Почва и практически все типы грунтов, кроме некоторых скальных, накапливают и удерживают влагу в немалых количествах. После осенних дождей верхний слой грунта оказывается переувлажнённым, поднимается сезонный уровень грунтовых вод (УГВ). Лёд, в который вода превращается при минусовых температурах, расширяется по сравнению с первоначальным объёмом жидкости. Если вода проникла в поры бетона или кирпича, при каждом замерзании она понемногу разрывает бетон или кладку изнутри. Процесс этот идёт мало заметно, но с годами неумолимо разрушает строительные материалы, обладающие открытыми порами.
Другой разрушающий фактор — морозное «пучение» грунтов. Зимой расширяется и грунт, насыщенный влагой. Расширение (пучение) тем больше, чем выше влагосодержание грунтов. Песок, гравий имеют минимальное расширение, глины и суглинки — максимальное. Силы морозного пучения весьма велики и оказывают ощутимое воздействие на подземные конструкции. Если влажный пучинистый грунт промерзает ниже глубины заложения фундамента, конструкция подвергается мощному давлению снизу, расширяющийся грунт стремится выдавить её на поверхность. Треснувшие фундаментные ленты, перекошенные столбчатые основания домов, покосившиеся каменные заборы, не закрывающиеся ворота и калитки, «порванные» подземные коммуникации — свидетельство подобных воздействий. «Выпучивает» и дорожки, отмостку. Конечно, заглубление подземных строительных конструкций ниже глубины промерзания, их утепление и другие приёмы минимизируют воздействие сил морозного пучения. Но отвод излишней грунтовой влаги от фундамента безусловно положительно сказывается на долговечности здания.
Различные типы отведения воды от здания. Справа — поверхностная, с помощью наружных лотков. Слева — подземная, дренирование грунта
Типы дренажа зданий ↑
Для отведения от дома поверхностных (дождевых и талых) вод служит отмостка и (или) система ливне отводов. Влагу, ушедшую в почву и грунт, отводят дренированием. Основные типы дренажа зданий:
- Внутренний дренаж фундамента устраивается внутри периметра наружных стен по всей площади здания. Рекомендуется при строительстве относительно просторных подвалов при высоком уровне грунтовых вод под ними.
- Наружный дренаж фундамента устраивается вдоль наружных стен зданий с подвалами и без оных.
- Дренаж отмостки прокладывают по её наружному контуру. Задача — собрать дождевую воду, которая стекает с покрытия в почву и грунт, отвести её подальше от здания.
- Подземная ливневая система не является элементом дренажа, но она служит тем же целям, отводит осадки от здания.
На практике для одного здания часто совмещают различные типы, сочетая их с общим дренажом земельного участка и подземным ливне отводом.
Схема комбинированного водоотведения от здания, включающего в себя подземную ливневую систему и дренаж отмостки
Когда стоит делать дренаж отмостки ↑
Сухой грунт под зданием — это всегда хорошо. Поэтому дренаж отмосткииифундамента —в любом случае благо, он способствует продлению срока службы здания и элементов благоустройства. Однако его устройство стоит денег и не всегда затраты можно считать оправданными. Мы не видим большого смысла в дренировании отмостки, когда крыша оборудована системой ливне стоков, а вода от них отводится от здания по поверхностным лоткам либо расположенным под землёй трубам.
Если вода с крыши отведена от здания посредством системы ливне стоков, необходимости в дренаже отмостки нет
Кстати, категорически не советуем«для экономии» подключать ливне сток к дренажной системе, как делают некоторые. Такое решение не только не обеспечивает отведение лишней влаги от здания, но и, наоборот, способствует повышению влаго содержания грунта после осадков.
Рекомендуем рассмотреть возможность устройства дренирования отмосткив следующих случаях:
- Участок расположен в низинке, высокий УГВ.
- На крыше отсутствует ливневая система, вода стекает не по вертикальным стоякам, а по всему периметру кровли.
- Отсутствуют водоотводящие лотки либо подземная ливнёвка, по которой отводились бы от дома дождевые и талые воды.
- Дом и прочие сооружения возведены на пучинистых грунтах.
- Фундамент мелко заглублённый, то есть его низ расположен выше глубины промерзания грунта.
Для неглубоких фундаментов, например плитного, дренирование отмостки полностью заменяет дренаж фундамента. Перфорированные трубы (10) размещаются в слое ПГС (9), который одновременно служит подсыпкой для железобетонной плиты (1), отмостки (8) и самого дренажа. Наружное утепление (4) фундамента и отмостки не только снижает расходы на отопление, но и не даёт грунту зимой замёрзнуть, что исключает воздействие сил морозного пучения на конструкцию
- Отмостка выполнена не сплошной монолитной, а вымощена тротуарной плиткой, колотым камнем либо иным штучным материалом.
Задача дренирования — не допустить проникновения в грунт вблизи дома стекающих с крыши ливневых вод. Отвод излишней влаги подальше от здания не только позволит сохранить сухим подвал (если он есть), продлить срок службы фундамента, но и предотвратить деформацию самой отмостки.
Устройство: заглубление и уклон ↑
Расскажем подробнее, как правильно сделать дренаж для отмостки:
Схема дренирования практически такая же, как для фундамента: трубы прокладываются по всему внешнему периметру. Возможен кольцевой вариант, когда вокруг прокладывают гибкую дренажную трубу с одним дренажным колодцем в нижней точке системы.
На иллюстрации — дренаж кольцевого типа, когда вокруг здания «кольцом» прокладывается гибкая дренажная труба, оба конца которой вводят в расположенный в нижней точке колодец. Уже оттуда вода идёт на сброс
Но лучше справится с задачей дренаж пристенного типа.На каждом из поворотов (внешних и внутренних углов) устанавливаются промежуточные колодцы, что увеличивает стоимость системы. Зато прямые перфорированные трубы можно проложить в непосредственной близости от края, за счёт чего они собирают всю воду, стекающую в грунт.
Оптимальный уклон, под которым укладывают трубы в сторону стока — 2 см на 1 п.м. для песчаного грунта и 3 см для глинистого. Глубина, на которой размещается труба, зависит от конструкции отмостки. Как правило, она составляет 20-50 см от поверхности грунта.Перфорированные трубы следует заглубить на уровень или чуть ниже песчано-гравийной подушки, которая служит основой для покрытия. Отметим, что из-за небольшого заглубления дренирование отмостки не собирает грунтовые воды и не заменяет дренаж фундамента и участка от высокого уровня грунтовых вод.
Траншея, в которую укладывается перфорированная труба, по профилю должна быть на 10-15 см шире и глубже трубы. Дно её засыпается материалом, хорошо впитывающим воду:щебнем,гравием или керамзитом. После укладки труб и монтажа колодцев траншею заполняют щебнем на всю высоту, сверху просыпают песком, утрамбовывают, укладывают дёрн. Чтобы засыпка со временем не «заплывала» частицами почвы и грунта, её следует со всех сторон ограничить геотканью, предварительно расстелив нетканое полотно в траншее.
При укладке дрены оборачивают геотекстильным полотном
Дренаж вместо отмостки ↑
В архитектурных журналах и на сайтах о строительстве загородных домов можно встретить обзоры современных загородных домов, где на фотографиях вместо привычной сплошной бетонной отмостки мы видим засыпку декоративным гравием. Под слоем гравия проложено геотекстильное полотно и, как правило, проложены дрены.
Щебневое покрытие обходится недорого, при этом смотрится эффектно
Вариант с гравийным покрытием и высоко расположенными перфорированными трубами, собирающими осадки
Ещё более эффектным выглядит решение, когда газон подходит непосредственно к стенам дома. В этом случае без дренирования не обойтись, он полностью заменяет отмостку в плане водоотведения.
Из-за отсутствия бетонной отмостки кажется, будто стена здания вырастает прямо из зелёной травы
На разрезе хорошо видна конструкция самого здания в целом и дренажа, заменяющего отмостку в частности
Конструкция и заглубление дренажа, заменяющего отмостку, могут быть различные. Трубы могут лежать как над, так и под слоем геотекстиля. Конкретное техническое решение принимают в зависимости от типа фундамента здания, вида грунтов и климатических условий.
Куда отводить воду ↑
Вопрос, куда отвести воду из дренажной системы, нередко бывает непросто решить. Центральные ливневые системы, к которым можно было бы подключиться — большая редкость, эти коммуникации существуют только в современных благоустроенных городах и посёлках. Повезёт, если рядом вдоль дороги имеется ров, траншея. Или технический водоём, куда можно отвести лишнюю воду за пределы участка. Если не получается удалить воду из нижнего дренажного колодца самотёком, это можно сделать с помощью насоса. Если отвести воду за пределы участка не представляется возможным, придётся утилизировать воду на самом участке. Это можно сделать, построив подальше от дома поглотительные устройства: колодец или фильтратор. Однако, если уровень грунтовых вод высок, это бесполезно, вода, отведенная от дома, вернётся обратно.В случае, когда отводить воду некуда, участок лежит в низинке, а УГВ высок, смысла делать дренаж вообще нет.
Принимать решение, делать ли дренаж отмостки, каким должна быть его конструкция, необходимо с учётом конкретных условий строительства. Неспециалисту может быть непросто оценить ситуацию, и мы рекомендуем, как минимум, проконсультироваться со специалистами перед началом работ.
Напоследок полезный ролик о том, как сделать дренаж отмостки:
