Датчик движения. Описание и параметры

Инфракрасный датчик движения

Что такое датчик движения

Датчик (детектор) движения – инфракрасный (тепловой) датчик, который обнаруживает перемещение живых объектов и управляет освещением. В датчике движения используется в качестве сенсора пироэлектрический датчик, принцип работы которого основан на повышении напряжения на его выходе при повышении уровня инфракрасного излучения по сравнению с фоновым.

Для включения света используется внутреннее реле датчика.

Датчик может быть и уличным, и применяться для освещения на больших площадях. Уличный датчик также бывает в составе прожектора.

Кстати, если зимой мимо датчика пройдет хорошо одетый человек, датчик может его и “не заметить”, хотя в теплое время сработает четко. Это можно объяснить тем, что окружающая температура и температура одежды человека почти равны.

Назначение инфракрасного датчика движения

Можно сказать, что датчик движения служит двум целям.

  1. Несомненно, важное назначение датчика движения – экономить электроэнергию при освещении. Свет горит только тогда, когда это действительно необходимо.
  2. Эффект присутствия. Датчики движения ставят на улице перед воротами, в подъезде, на окнах первых этажей. В таком применении функция датчика движения – включить освещение и показать (сымитировать), что “кто-то есть дома”.

Некоторым людям датчик действует на нервы. Кому-то присутствие детектора движения нравится и успокаивает – не надо заботиться о невыключенном свете, не надо искать и щелкать выключателем.

Но есть люди, которых это напрягает – “непонятно, чего это он там щелкает”, “а если мне свет не будет нужен”, “а что я, должен всё время двигаться?” . Для таких случаев необходимо при установке датчика движения применить схему включения с дополнительными выключателями. Подробнее – на SamElectric.ru в статье Схемы включения датчика движения.

Параметры ик датчиков движения

  • Напряжение питания – 220 – 240 В, 50 Гц.
  • Время включения (таймер задержки) – от 2 секунд до 8 минут. Желаемое время, в течение которого свет будет гореть после срабатывания датчика. Устанавливается регулятором.

Кстати, в большинстве простейших моделей движение “не накапливается”. То есть, если человек всё время включения бегал перед датчиком, а перед выключением замер, для включения надо шевелиться опять. Чтобы такого неприятного эффекта не происходило, в случаях непрерывного движения выход датчика надо закорачивать дополнительным выключателем.

  • Светочувствительность – от 2 до 1000 Люкс. Обычно устанавливается переключателем (в дешевых моделях, 2-3 положения) или регулируется плавно. Параметр показывает, при какой внешней освещенности работает датчик. При установке освещенности до 100 Люкс прибор будет работать только ночью. При установке максимальной внешней освещенности датчик будет работать в любое время суток.
  • Дистанция обзора (расстояние обнаружения) – до 15 метров.
  • Скорость срабатывания – от 0,5 до 1,5 м/с. Если детектируемый объект будет двигаться очень медленно, его температура будет сливаться с общим температурным фоном, не вызывая срабатывания. Если быстро – датчик не успеет сработать, и объект уйдет из зоны охвата.
  • Максимальный коммутируемый ток. В зависимости от области применения может быть разным. В системах охранной сигнализации ток небольшой, и используются нормально замкнутые контакты. В применениях для освещения в датчиках применяется с основном электромагнитное реле, которое и определяет мощность нагрузки. Бытовые датчики в основном выпускаются на ток от 1000 до 1500 Вт.
  • Зона улавливания (угол обзора). В потолочных датчиках этот угол обычно равен 360 градусов. Но при этом очевидно, что зона охвата будет определяться и высотой. Настенные датчики имеют угол обзора от 120 до 180 градусов.

Применение

В последнее время инфракрасные датчики движения устанавливают для “умного” и экономного включения света в местах общего пользования – лестничные площадки, дворы. В квартирах и домах ИК-датчики устанавливают в коридорах, туалетах и т.п. Иными словами, применяются ИК-датчики в местах, где освещение требуется только в присутствии людей, но ставить обычный выключатель не целесообразно.

Схемы ИК-датчиков

Для тех, кто интересуется устройством, схемой и ремонтом датчиков, рекомендую мою статью про его устройство и схему.

Устройство датчика движения ДД

Ниже приведу несколько фото внутреннего устройства инфракрасного датчика движения ДД-024 торговой марки ИЕК.

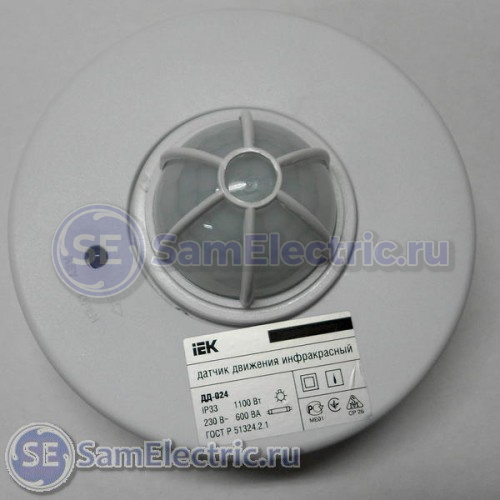

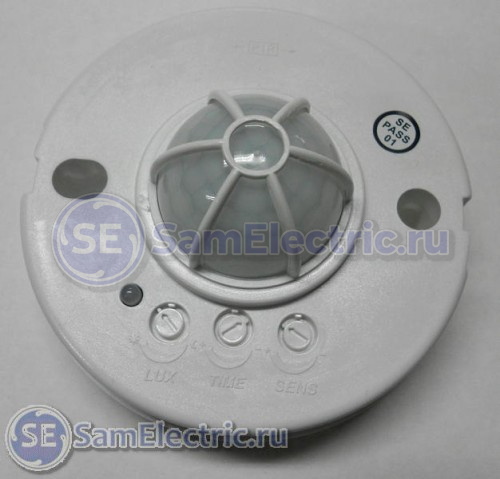

Внешний вид датчика движения ДД-024

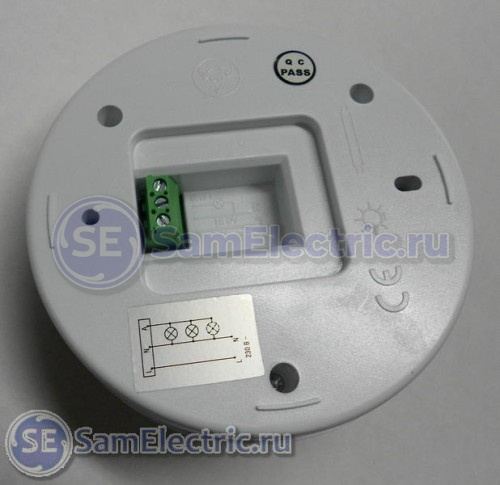

Вид сзади. Клеммы и схема подключения

Фото со снятой верхней крышкой. Регуляторы освещенности, времени, чувствительности

Вскрываем корпус. Печатная плата с электронной схемой датчика

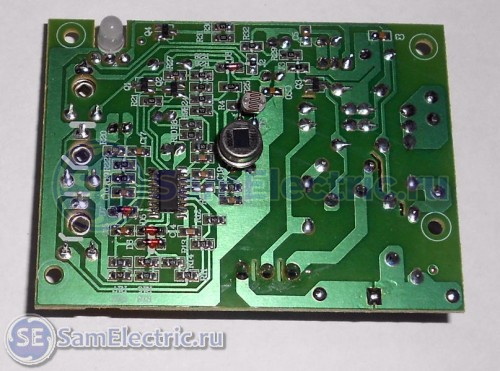

Печатная плата. Вид со стороны пайки

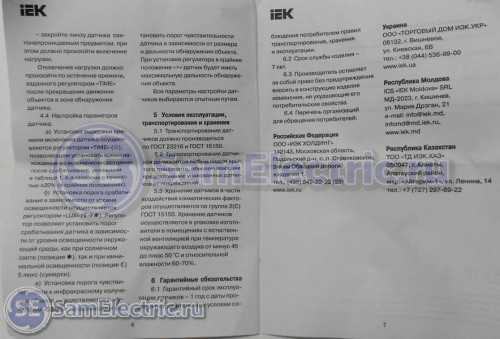

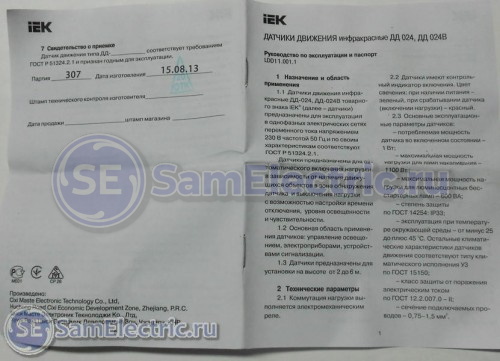

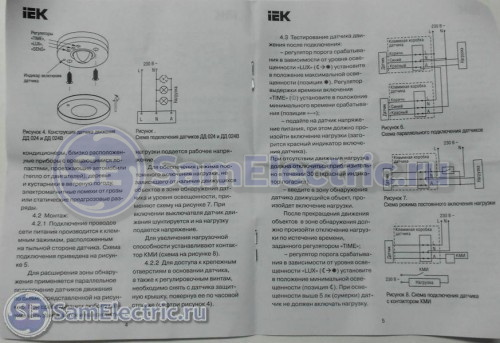

Инструкция к датчику движения. 1

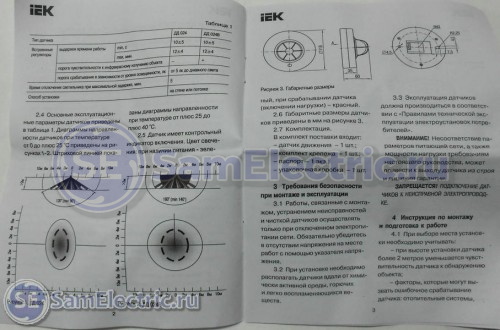

Инструкция к датчику движения. 2

Инструкция к датчику движения. 3

Инструкция к датчику движения. 4

Установка датчика движения

Вариант установки датчика движения ДД-009 показан ниже на фото.

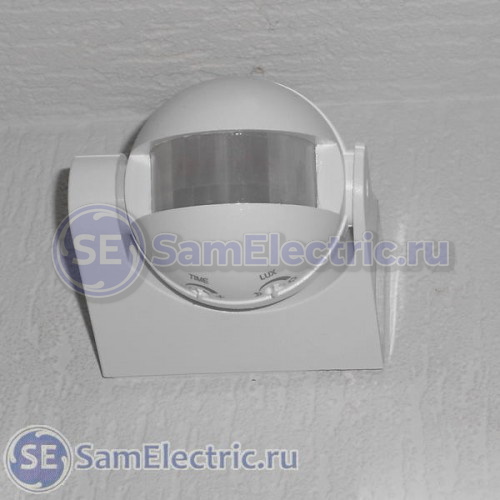

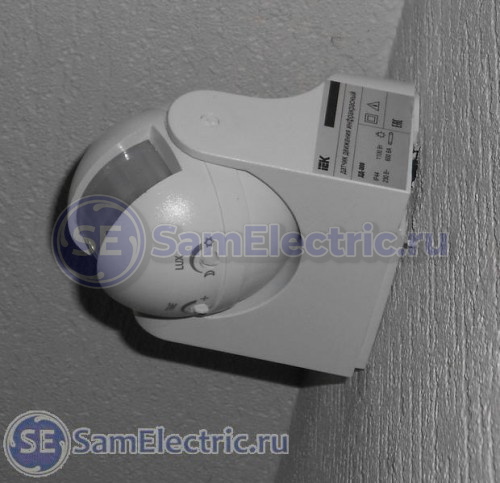

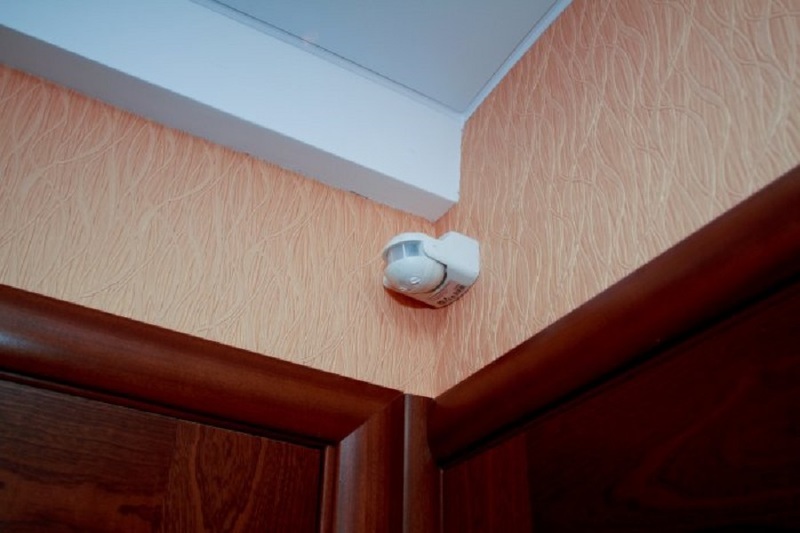

Датчик движения установлен на стене, около потолка

Датчик движения ДД-009. Установлен на проходе, на высоте около 2,3 м

Датчик движения для включения света – принцип работы

Датчик движения – это устройство обнаружения, которое удобно использовать в комплекте с сигнализацией, приборами для освещения, видеоглазком, вытяжкой, звуковой и другой аппаратурой. Принцип работы заключается в том, что датчик, фиксирующий нахождение объекта в зоне своего действия, передает питание на подключенный к нему прибор. Наибольшую распространенность получили датчики движения для включения света (например фотореле). Их используют в гаражах, подвалах, на лестничных клетках, в коридорах, перед подъездом, для освещения на даче придомовой территории.

Критерии выбора

Чтобы не ошибиться в выборе датчика для автоматического включения приборов освещения потребуется немного вникнуть в технологию их функционирования и точно знать следующее:

Область применения

Область применения. Необходимо заранее определиться и выбрать где и как будет монтироваться прибор (на улице или в помещении), так как существуют влаго- и пылезащищенные варианты; а также различные по способу крепления: навесные, встраиваемые или на кронштейнах.Мощность осветительного прибора, к которому будет осуществляться подключение. На рынке представлены датчики с рабочим напряжением от 200 Вт и выше. Например, к уличному прожектору потребуется дорогостоящий элемент с максимальным углом охвата сканируемой территории (180 – 360 градусов), а в подъезде, на лестнице можно установить самый экономичный вариант.Особенно важно обратить внимание на мощность, если планируется сочетать прибор с люминесцентной или энергосберегающей лампой. Перед покупкой обязательно производится расчет суммарной нагрузки. Если она будет превышать нагрузку, указанную в инструкции, нужно будет ставить промежуточное реле или распределять нагрузку между двумя устройствами.

Угол обзора

Угол обзора. Параметр изменяется в диапазоне от 20 градусов (такие устройства в основном используются для фиксации события вход/выход) до 360 градусов (сканируют территорию вокруг в заданном радиусе).

Тип лампы

Тип лампы. Допустимо использование датчиков практически с любыми лампами (светодиодные, накаливания, галогенные, энергосберегающие и др.) и осветительных приборов. Производители предлагают даже патроны и выключатели с встроенными датчиками движения, которые удобно использовать дома или в офисе.

Радиус действия освещения

Радиус действия. Характеризует максимальную дальность нахождения объекта от прибора, на которой движущийся объект может быть обнаружен. Для инфракрасных сенсоров такой радиус составляет около 12 метров, что вполне достаточно для большинства жилых помещений и коридоров.

Читать еще:  Интерьер комнаты для подростка мальчика лет фото

Двухполюсные или трехполюсные

Двухполюсные или трехполюсные. Двухполюсные датчики используются только в сочетании с лампами накаливания. Их подсоединяют последовательно. Трехполюсные модели более универсальны и могут быть использованы с любыми видами ламп.

Рекомендуем Вам также более подробно ознакомиться с принципом работы светодиодных ламп.

Зона обнаружения не может охватывать помещение целиком, поэтому для грамотного ее планирования нужно определить место с заданными параметрами обзорности и установить прибор на высоту, рекомендованную производителем.

Принцип работы и преимущества

Работа устройства основана на замыкании силовой цепи при улавливании движения в зоне контроля. Индикация происходит посредством различных технологий, в зависимости от принципа работы датчика движения. Например, инфракрасный фиксирует изменения уровня теплового излучения (повышение температуры окружающей среды более чем на 5 градусов Цельсия).

Применение датчиков движения для включения света дает следующие преимущества:

  • экономия электроэнергии;
  • отсутствие необходимости искать и подходить к выключателю;
  • использование дополнительных функций: возможность подключения групп дополнительных электрических приборов, во многих моделях реализована беспроводная работа.

Из недостатков подобных сенсоров можно выделить достаточно высокую стоимость и сложности установки и настройки датчиков для правильной работы.

Отличие от датчика присутствия

Обыватели не всегда ясно представляют себе разницу между датчиками движения и датчиками присутствия. А разница заключается в самой технологии определения наличия объекта в зоне. Так, датчик движения не всегда способен «заметить» медленно движущийся объект. А датчики присутствия грешат тем, что реагируют даже на сквозняк или мелких грызунов при использовании в складских помещениях.

Виды датчиков движения для включения света

Выбирая прибор нужно иметь представление о видах датчиков и их особенностях. Различаются датчики движения по месту монтажа, принципу действия, типу питания и другим критериям.

По месту монтажа:

Уличный фонарь с датчиком движения для включения света может работать в широких диапазонах до 500 метров включительно. Большая площадь чувствительности может быть у более дорогих профессиональных аппаратов. Уличные датчики отличает устойчивость к изменению температур.

Комнатные (бытовые) – не защищены от перепадов температур, поэтому при установке на улице выходят из строя.

Монтировать наружный датчик можно кронштейнами разных видов как на стенах и потолке, так и на внутренний или наружный угол. Встроенные – устанавливаются в коробки для монтажа под выключателем, как вариант, под светильником в подготовленное отверстие потолка.

По типу питания:

По используемой технологии:

  • инфракрасные;
  • ультразвуковые;
  • микроволновые.

Инфракрасный

Такое устройство представляет собой чувствительный термометр. Когда в зоне его действия появляется объект с температурой, на которую он настроен, прибор включает свет. Правильной работе инфракрасного датчика могут мешать потоки воздуха, идущие от батарей отопления и кондиционеров.

Ложное срабатывание возможно в присутствии теплокровных животных. Все это необходимо учитывать при установке датчика и настройке его рабочих параметров. Преимущественно используется внутри помещений, так как чувствителен к изменению погодных условий и прямому попаданию солнечных лучей.

Ультразвуковой

Он сначала излучает волны звука в диапазоне частот от 20 до 60 кГц. Затем отраженный звук улавливается и анализируется датчиком. При сдвиге частот отраженного сигнала сенсор фиксирует нахождение движущегося объекта в зоне своего действия и включает освещение. Дальность действия ультразвуковых датчиков не высока, они могут не срабатывать при медленном перемещении объектов.

Применение технологий с использованием ультразвука недопустимо в местах проживания домашних животных. Слух животных отличается от человеческого. От постоянного звукового воздействия животные нервничают, становятся агрессивными. У них могут наблюдаться психические расстройства, изменение характера, непослушание.

Микроволновый

Принцип работы микроволнового датчика движения подобен ультразвуковому, но с использованием электромагнитной волны вместо звуковой. Небольшие габариты позволяют скрывать устройство при монтаже. Радиус действия этого типа датчиков может быть очень большим и зависит от мощности передатчика микроволн и чувствительности приемника.

На работу сенсора не влияет окружающая среда. Оно может охватывать помещения даже за перегородкой. Самыми большими недостатками этого прибора является его цена, большая чувствительность, вызывающая срабатывание при движении за пределами предполагаемой зоны обнаружения и вред длительного воздействия СВЧ на человека и животных.

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

  • обеспечение зоны обнаружения;
  • защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
  • подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

  • L – фаза (для проводов коричневого или красного цвета);
  • N – ноль (синий провод);
  • L со штрихом или стрелочкой, или буква А – для осветительного прибора;
  • РЕ – защитное заземление.

Цвета проводов могут отличаться от стандарта, поэтому самый надежный способ – определить фазу или ноль с помощью индикатора.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

  • последовательная;
  • параллельная;
  • на несколько датчиков движения;
  • с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

  1. LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
  2. TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
  3. SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
  4. MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.
Читать еще:  Декоративный перец выращивание на подоконнике в домашних условиях

Видео

Данное видео расскажет Вам как правильно установить и подключить датчик движения.

Датчик движения для включения света, варианты и схемы подключения

Датчик движения удобен и эффективено применяется в различных целях, в том числе и бытовых. О широком выборе, возможностях и вариантах применения, а так же особенностях и типах подключения интересного и полезного устройства, мы и расскажем в нашей статье.

Годжи, или дереза обыкновенная (лат. Lycium barbarum)

Кустарник высотой до 3,5 метра с корой серого цвета, обвислыми тонкими ветвями и колючками. Имеет небольшие плоды диаметром до 1,5 сантиметра, которые употреблять в сыром виде не рекомендуется.

Назначение датчика движения

Датчик движения — это электронное устройство, реагирующее на движение в определенной зоне. Результатом реакции может быть включение любого электрического устройства, света, звука или автоматическая передача тревожного сигнала. Назначением бытовых ИК датчиков, о которых рассказывается в данной статье, является контроль освещения в требуемой зоне.

Проектор с датчиком движения для освещения дачи

Автоматическое включение и отключение света способствует экономии электроэнергии и позволяет избавиться от ненужного расхода по вине забывчивости владельцев жилья, или бегающих из одного помещения в другое маленьких детей. Кроме того, датчик позволяет избавиться от проблем поиска выключателя в темной комнате, или вообще убрать его со стены.

Принцип действия инфракрасного датчика для системы освещения

Основой датчика движения является инфракрасный фотоэлемент с электронной схемой обработки сигнала. Датчик реагирует на любые изменения инфракрасного излучения в контролируемой зоне. Поскольку люди и домашние животные, имеют более высокую температуру, чем окружающая среда — детектор сразу отмечает их появление в зоне слежения. Чтобы фотоэлемент не реагировал на неподвижные нагретые предметы, используется сразу несколько технологических приемов:

  • инфракрасный фильтр устраняет влияние видимого света;
  • сегментированная линза Френеля разделяет сектор обзора на множество узких лучей;
  • электронная схема выделяет сигнал, свойственный тепловому «портрету» человека;
  • для предотвращения ложных срабатываний применяются многоэлементные фотоприемники.

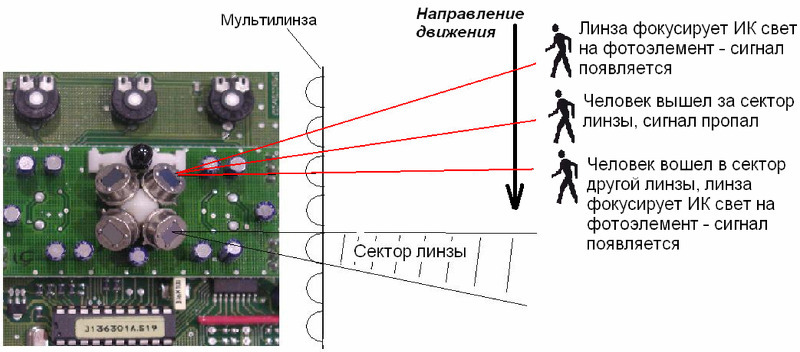

Во время движения человек пересекает узкие лучи видимости, формируемые линзой. Меняющийся сигнал от фотоэлемента обрабатывается электронной схемой и вызывает срабатывание датчика.

Как работает светильник с датчиком движения

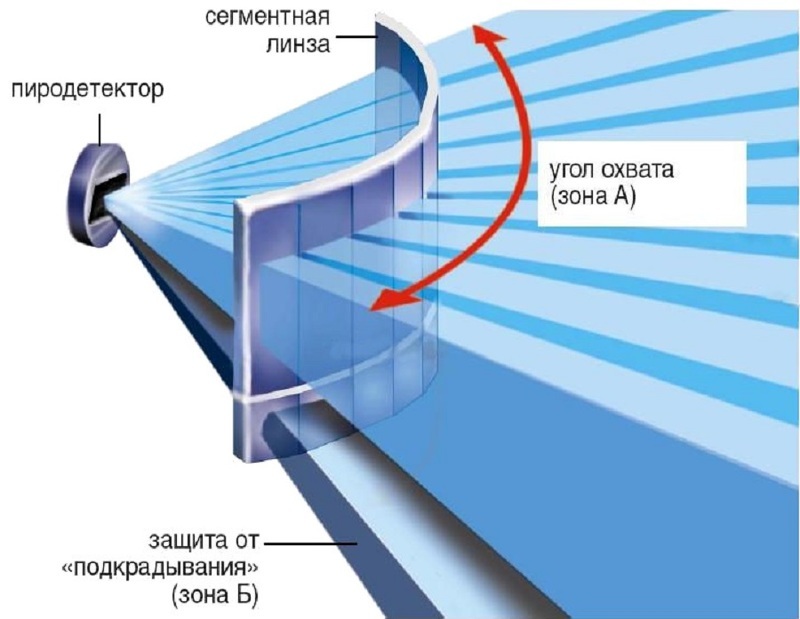

Именно линза Френеля отвечает за диаграмму направленности датчика движения. Причем линия формируется как в горизонтальной, так и в вертикальной плоскостях.

Датчик движения для освещения. Диаграмма направленности

Дальность обнаружения зависит от чувствительности фотоэлемента и коэффициента мощности усилителя. Время удерживания после срабатывания также определяется электронной начинкой.

Схема подключения датчика движения для освещения

Бытовые датчики движения для включения света представляют собой готовые блоки, которые достаточно просто подключить к сети и к нагрузке (обычно это лампа освещения), после чего они сразу начинают работать.

В комплекте всегда идет монтажная схема, в которой даже неподготовленному мастеру очень трудно сделать ошибку. После установки понадобится отрегулировать дальность срабатывания детектирования и время удержания сигнала, что легко сделать при помощи регуляторов, выведенных на заднюю или переднюю панель прибора.

Обычно датчик движения для включения света имеет три контакта: нулевой, вход и выход на лампу. Если нет возможности определить, какой из проводов нулевой, а какой фазовый — то ничего страшного не случится, если вы эти провода перепутаете. Работоспособность датчика от этого не изменится, но теоретически возрастает вероятность попадания фазы на металлические элементы (может вызвать ложное срабатывание).

Датчики движения могут полностью заменить электрический выключатель, однако чаще всего их подключают совместно. Существует три варианта подключения:

  • без выключателя;
  • выключатель принудительно включает свет;
  • выключатель принудительно выключает свет.

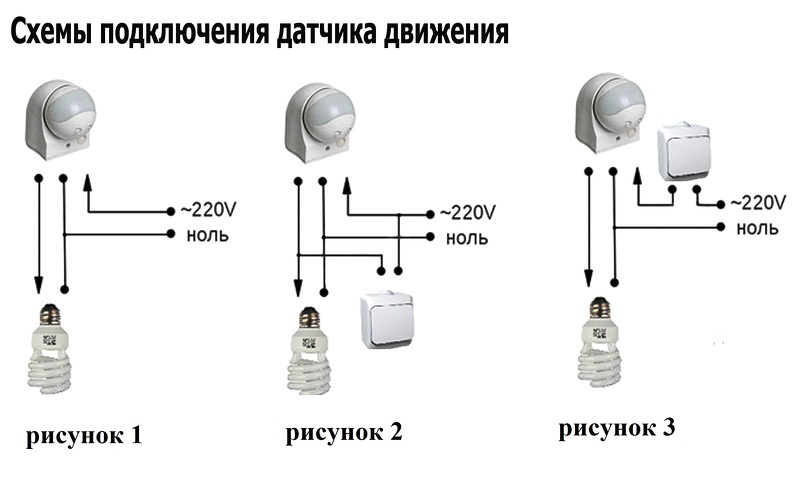

Схемы подключения датчика движения

Рассмотрим схемы подробнее, перед тем как подключить датчик движения:

  1. Если отсутствует ручной выключатель питания, то включение и выключение освещения полностью зависит от датчика движения (схема на рисунке 1). Такой вариант обычно применяется для освещения придомовой территории, площадки перед входной дверью, отдельных зон отдыха на дачном участке (подсветка бассейна, пруда, фонтана, беседки). При таком варианте датчик движения должен обладать еще и функцией «день-ночь». Тогда свет будет включаться от движения человека только после захода солнца или при недостаточном освещении контролируемой территории.
  2. Принудительное включение света организовать очень просто: нужно соединить питание лампы в обход датчика движения (схема на рисунке 2). Принудительное включение удобно применять в рабочих комнатах или кабинетах. Человек, находящийся там, может читать книжку, писать или делать работу, стоя на одном месте, а свет не отключится в самый ненужный момент.
  3. Вариант принудительного отключения света тоже несложно организовать. Выключатель просто ставится в цепи питания всей системы (схема на рисунке 3). Принудительное выключение больше подходит для жилых помещений. Нажав выключатель, владельцы могут не опасаться, что среди ночи датчик среагирует ярким светом на их движения во сне.

Варианты применения датчика движения

Наиболее эффективно использование датчика движения для освещения лестничных пролетов в многоквартирных домах. Благодаря этим простым устройствам лампы не потребляют электричество всю ночь напролет, а включаются на 1-2 минуты по мере надобности.

Датчик движения для освещения лестничной площадки

Включение освещения у входной калитки или ворот частного коттеджа тоже очень удобно реализовать при помощи датчика движения. Одновременно с включением лампы можно передавать сигнал в дом и тогда хозяева всегда будут сразу же предупреждены о приходе гостей.

Датчики движения для включения света в большом помещении

Учитывая ограниченную дальность зоны действия датчика, для обслуживания длинных коридоров применяют специальные приемы. На рисунке снизу хорошо видно, как два датчика могут полностью охватить всю зону длинного коридора.

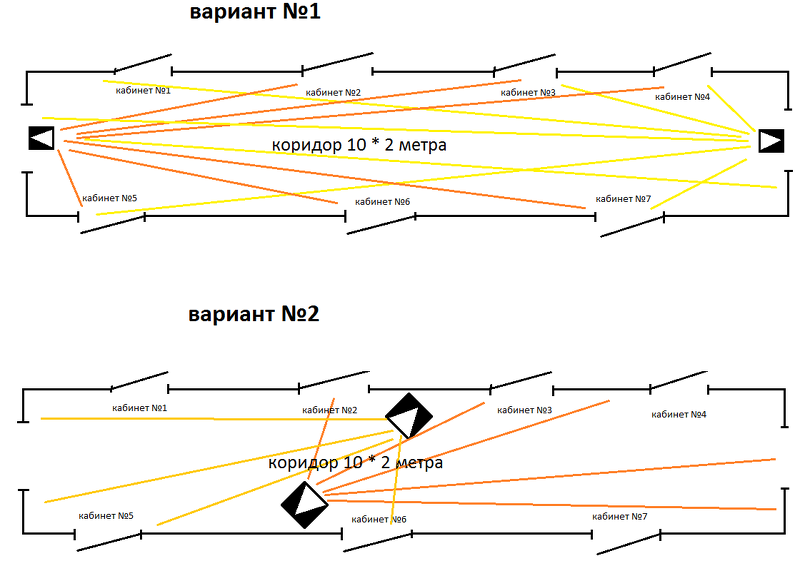

Схема размещения датчиков движения в длинном коридоре

В комнатах большой площади удобнее пользоваться потолочными датчиками с круговой диаграммой направленности. Однако нужно учитывать, что радиус зоны срабатывания датчика становится равен максимальной дальности, указанной в паспорте изделия, минус высота потолка.

Комплексное решение — светильник или лампа с датчиком

Для тех, кто не хочет терять свое время на монтажные работы или просто предпочитает готовые решения собственному творчеству, существуют специальные осветители со встроенным реле движения. Самый известный вариант такого решения — автоматический прожектор для наружного освещения.

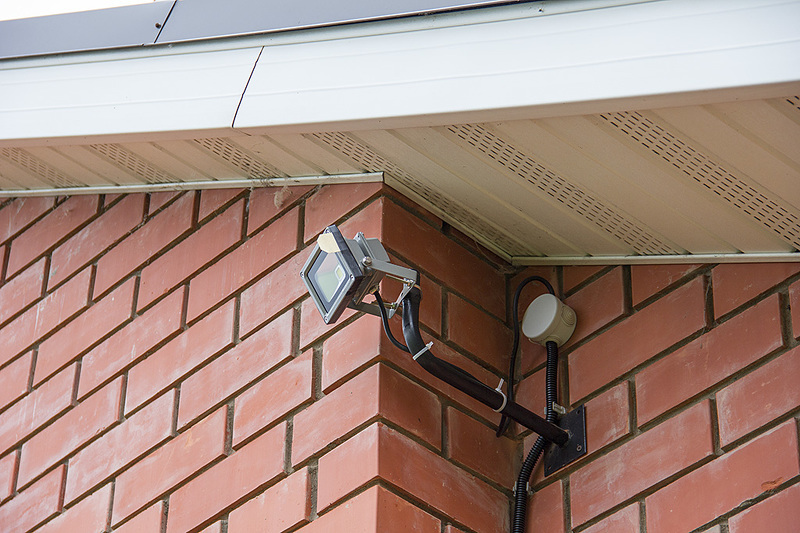

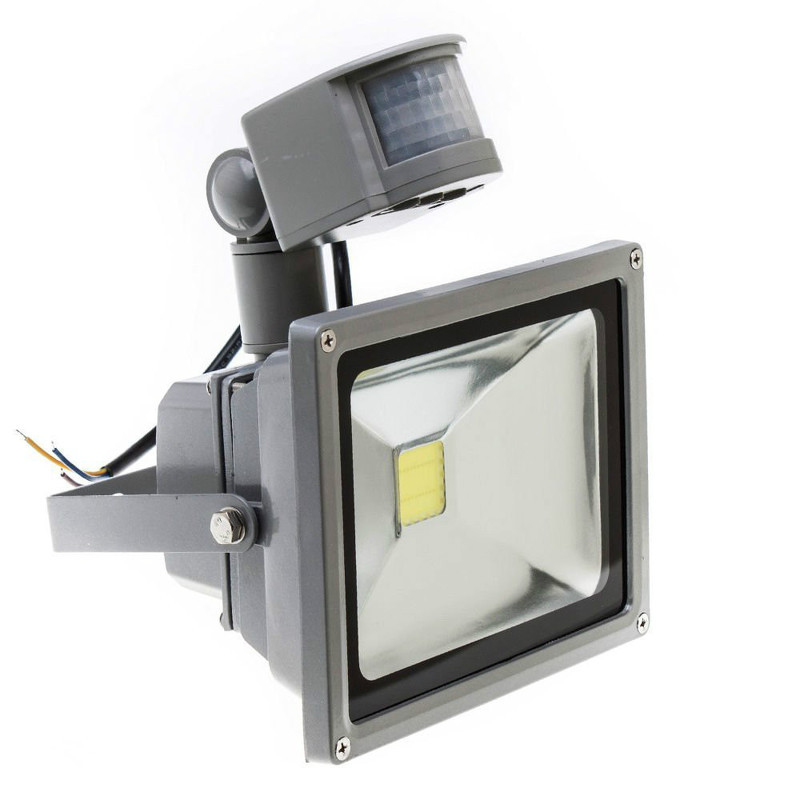

Выключатель с датчиком движения на прожекторе

Но для домашнего использования прожектор не подходит по своим техническим и эстетическим данным, и производители предлагают более изящные решения, например светильник с датчиком движения. Такие автоматические лампы вкручиваются вместо штатных, и никаких изменений в системе проводки при этом не требуется.

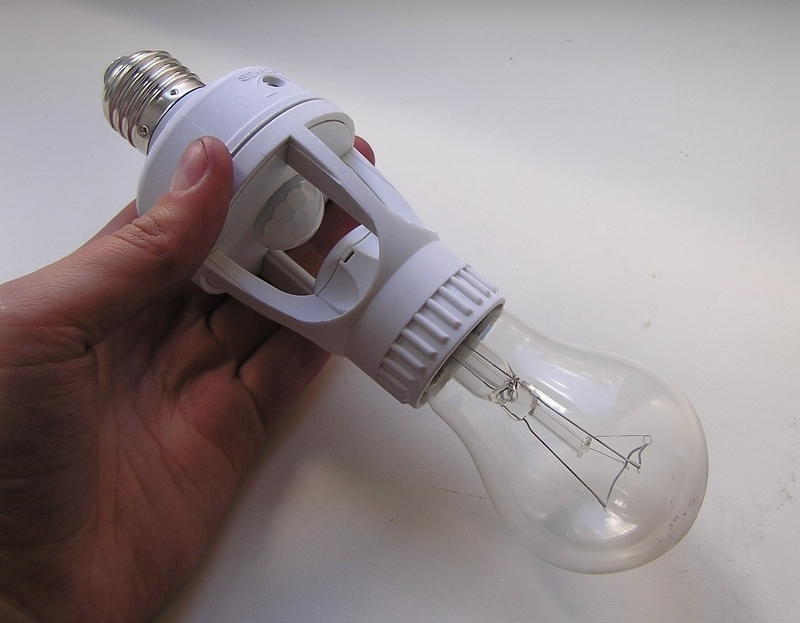

Патрон для лампы с датчиком движения

Поскольку настенный выключатель питания при этом остается — мы получаем вариант принудительно отключения света, рассмотренного выше.

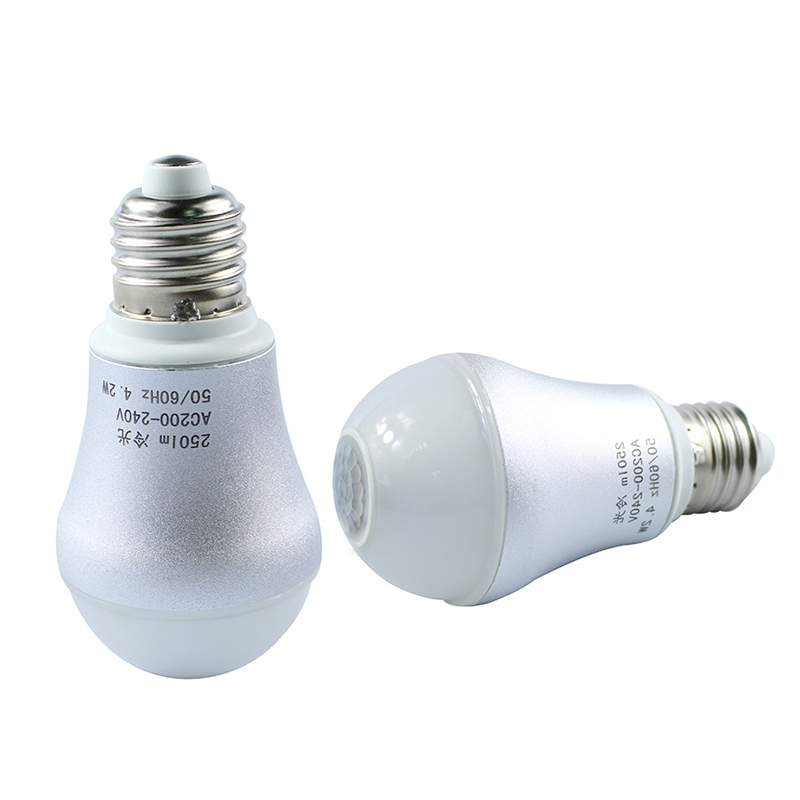

Встроенный в лампу датчик движения для включения света

Домашние автоматические источники освещения внешне могут вообще не отличаться от обычных светильников. На отечественном рынке освещения представлено огромное количество таких моделей для потолочного или настенного монтажа.

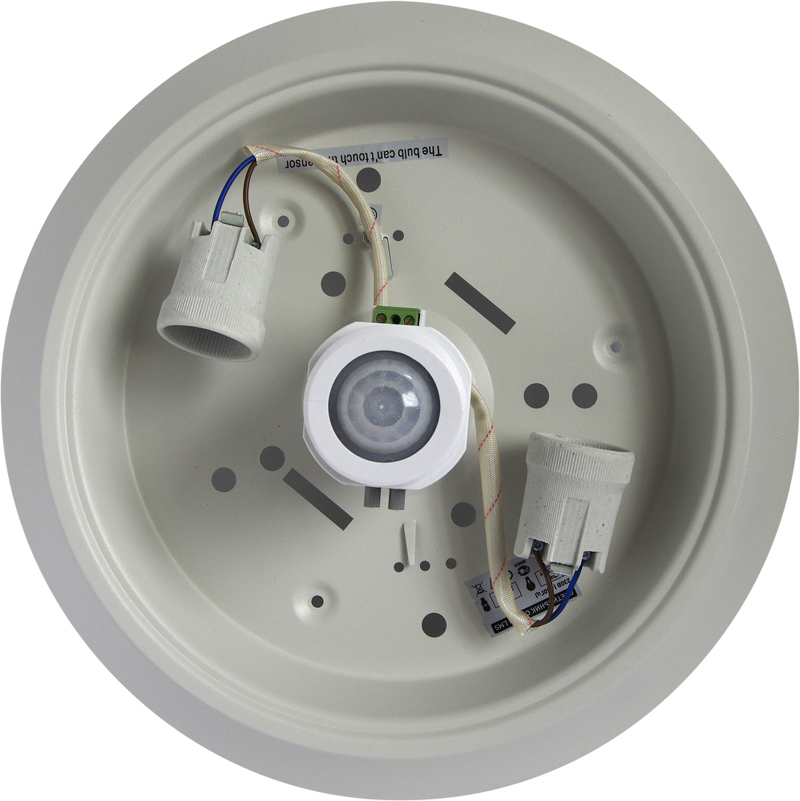

Светильник с датчиком движения

Часто приходится слышать слова, что автоматические приспособления являются излишеством, и вполне можно прожить и без этого. Но прогресс остановить невозможно и отказывать себе в современном удобстве и комфорте — все равно что удалиться от цивилизации и жить в одиночестве на необитаемом острове.

Читать еще:  Использование пираканты в садовом дизайне

Датчики движения — одно из чудес современного мира. Используя их для собственных потребностей, вы делаете свою жизнь немного легче и приятнее. Так не отказывайте же себе в этом удовольствии!

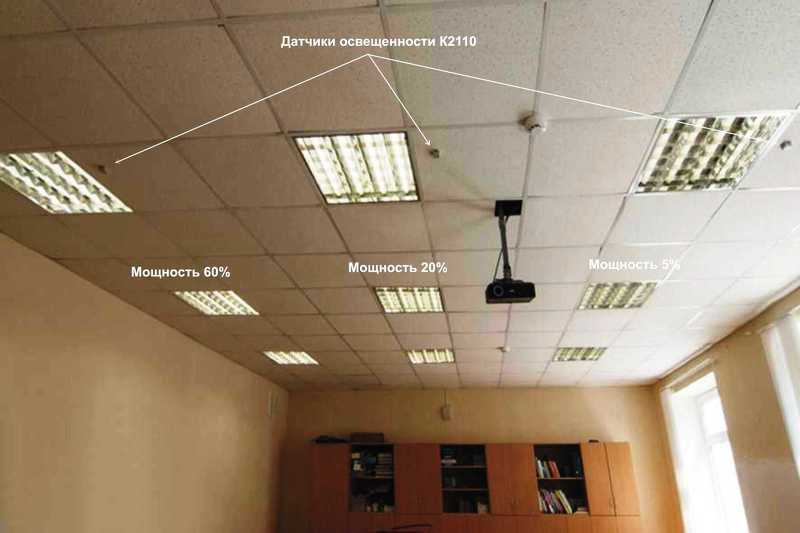

Изучаем схему датчика освещенности

Датчики движения для систем освещения – это надежные электронные устройства, реагирующие на движения в определенной зоне и включающие или отключающие светильники. Кроме того, подобные устройства могут быть интегрированы с любыми тревожными и охранными системами, включая звуковое или световое оповещение. Инфракрасные датчики освещенности для световых приборов используются для экономии электроэнергии и повышения уровня комфорта. Установка их очень простая, при необходимости можно использовать уже готовые системы для общественных помещений или жилого дома.

Назначение и принципы работы датчиков

Датчик освещенности представляет собой простое и эффективное устройство – это электронная система обработки данных с инфракрасным фотоэлементом. При движении в рабочей зоне датчика сигнал подается в электронное устройство, где происходит его обработка и подается команда на цепь. В итоге включается один или несколько светильников, что зависит от выбранной схемы подключения. Для квартир и жилых домов используется уже готовая система с лампой и встроенным над ней миниатюрным датчиком.

Особенностью работы устройства является реакция на все движения, отмеченные в рабочей зоне, включая передвижения домашних животных. Кроме того, на работу датчиков могут влиять даже неподвижные, но нагретые предметы. Чтобы исключить подобные ситуации, для современных датчиков используются следующие технологические приемы:

  • для прибора используется специальный ИК фильтр, устраняющий влияние света видимого спектра;
  • электронные схемы «научились» выделять сигналы, которые свойственны передвижению и силуэту человека, то есть домашние животные уже не смогут «включать» светильник;
  • обзор и рабочая зона увеличиваются, благодаря сегментированной линзе Френеля, разделяющей спектр на множество отдельных узких лучей;
  • для устранения ложных срабатываний используются многоэлементные фотоприемники.

Датчик движения для освещения действует следующим образом: при передвижении человека в зоне действия устройства и пересечении лучей видимости появляется меняющийся сигнал, обрабатываемый электронным устройством. При этом линза фокусирует инфракрасный свет на фотоэлемент, в результате чего возникает сигнал. Когда человек покидает зону сектора линзы, сигнал от нее пропадает, но появляется сигнал от другого сектора, то есть формируется множественный меняющийся сигнал. Датчик реагирует на движение человека от одного сектора к другому, что становится причиной включения освещения. Если движение пропадает во всех секторах, сигнал пропадает и свет отключается.

За включение и отключение отвечает фотоэлемент, обрабатывающий множественный сигнал с линзы Френеля. Диаграмма направленности движения формируется в вертикальной и горизонтальной плоскостях, что обеспечивает высокий уровень эффективности устройства.

Выпускаемые датчики движения имеют различную зону дальности охвата, что позволяет правильно подобрать оборудование и расположить его для конкретного помещения или открытого пространства.

Варианты схемы подключения

Для установки светового датчика необходимо правильно подобрать оборудование. В продаже предлагаются уже готовые блоки и монтажные схемы, то есть необходимо только выбрать точку установку и выполнить настройку. Это позволяет монтировать системы регистрации движений для освещения, не имея опыта. После установки выполняется простая настройка времени удерживания сигнала и дальность срабатывания. Для этого на корпусе есть специальные регуляторы, выводимые на заднюю или переднюю панель, что зависит от особенностей конструкции.

Датчики устанавливают при помощи трех простых вариантов:

  1. Схема без выключателя. При этой схеме выключатель не устанавливается, то есть система освещения полностью регулируется датчиком движения. Обычно подобные варианты применяются для входных групп, ворот, придомовой территории, для беседок, системы подсветки бассейнов, в парках. Такие устройства легко крепятся своими руками, надо только соблюдать очень простую схему подключения и соединения проводов. Точки размещения датчиков должны учитывать места наибольшего скопления людей, охватывать места перед воротами и входными дверями.
  2. С выключателем для принудительного включения. Датчик освещения с принудительным включением света используется для офисов, лабораторий, кабинетов, включая домашние. Это позволяет нормально выполнять работу, не опасаясь, что свет отключить в самый неподходящий момент.
  3. С выключателем для принудительного отключения. Такие варианты систем также очень просто устроить своими руками. Для монтажа надо выбрать точку для датчика и выключателя, который интегрируется в общую цепь питания. Такой способ подходит для жилых помещений и спален. Нажав на клавишу выключателя, можно не опасаться, что свет включится ночью.

После установки необходима настройка, позволяющая отрегулировать работу прибора в соответствии со своими желаниями. При помощи настроек можно выставить выдержку времени, автоматическое срабатывание в зависимости от внешнего уровня освещения, чувствительность фотоэлемента. Различные виды датчиков движения отличаются по функционалу, но эти три установки являются обязательными.

«TIME» используется для установки выдержки времени, то есть срабатывания устройства. Стандартно это значение ставится в пределах 8 минут – от 56 секунд до 480 секунд, что зависит от площади помещения. Например, для лестниц это значение может быть меньше, чем для больших кабинетов или автостоянок.

При установке регулятора «TIME» надо учитывать назначение и площадь помещения. Минимальные настройки могут быть крайне неудобными и вызывать раздражение. Например, для санузлов и входных групп такое время лучше увеличить, а для лестничных площадок с короткими пролетами и коридоров можно снизить.

«LUX» используется для установки срабатывания прибора на внешний уровень освещенности. При помощи этого регулятора можно установить автоматическое срабатывание при сумерках или автоотключение при наступлении утра. Например, если датчики присутствия используются для парков или придомовых территорий подобная функция будет очень полезной. Она позволит экономить электроэнергию в светлое время суток.

«SENS» отвечает за чувствительность, дальность радиуса действия прибора. Использование подобного регулятора позволяет настроить датчик только на присутствие человека, домашние животные уже не будут вызывать срабатывания датчика.

Особенности эксплуатации

Мало просто подключить датчик движения, необходимо правильно его эксплуатировать, чтобы прибор был эффективным и выполнял все свои функции. Для этого рекомендуется следовать следующим советам:

  • поверхность линзы необходимо регулярно протирать;
  • устройство нельзя ставить около нагревательных приборов;
  • средняя мощность оборудования составляет 500-1000 Вт, поэтому световые приборы надо подбирать в этих пределах, особенно если будут использоваться прожекторы;
  • нельзя ставить датчики напротив вентиляторов и других приборов с движущимися частями, около труб отопления, в непосредственной близости от источников электромагнитного излучения.

Лучше всего монтировать оборудование на потолке, в этом случае угол обзора будет максимальным и составит 360 градусов. При расположении в углах такой угол сильно сократиться и составит всего 120-180 градусов.

Заключение

Датчики для автоматического включения светильников позволяют снизить расход электроэнергии, сделать использование систем освещения более комфортным. Чаще всего подобные устройства используются для общественных зон, но есть специальные готовые решения для квартир и жилых домов, выполненные в виде классических ламп с интегрированными миниатюрными датчиками.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
