Теплицы с подогревом почвы своими руками

Теплица с подогревом земли своими руками

Теплица с подогревом земли своими руками

Реализовать это поможет специальная конструкция теплицы с подогревом и нагревательная пленка, которая в процессе строительства теплицы своими руками монтируется в землю и бетонные дорожки между грядками. О том, как сделать подогрев грунта в теплице своими руками и будет рассказано в данной статье

В зависимости от задач, которые будет выполнять теплица с подогревом, её конструкция и строение может быть различно. Если планируется использовать теплицу не только ранней весной, но и в зимний период года, то следует тщательно подходить к вопросам обогрева грунта в телице. Из этого следует, что теплица с подогревом должна соответствовать следующим характеристикам:

Теплица с подогревом земли своими руками

Возможность поддержки тепла в 25-30 градусов с термостатом в каждой теплице.
Возможность несколько получить от пленки тепло и экономию электроэнергии. Работа теплицы круглый год. Выращиваемые культуры будут периодически меняться. Нет необходимости отопления теплицы в летнее время.

Иметь нужно подходящую температуру в теплице зимой при -25-40, а летом при +15 +40; При глубине промерзания грунта до 50 см;

Реализовать подогрев грунта в теплице можно различными способами. Кто-то ищет альтернативу электроэнергии и использует подогрев теплицы пластиковыми бутылками. Ну а кто-то отдаёт предпочтение подогреву грядок в теплице инфракрасной пленкой по схеме «теплых полов».

Как бы там ни было, все способы подогрева грунта в теплице зимой хороши, если они отвечают основным вышеперечисленным правилам использования теплицы зимой. Ниже будет приведена простая схема теплицы с подогревом грунта, при строительстве которой не будет затрачено много сил и денег.

Итак, размеры теплицы с подогревом грунта (для выращивания овощей) 6 м, ширина и 50 м, длина. Расположение грядок горизонтальное, полезной площади 230 м2 из-за прохода по середине, форма крыши овальная 300 м2 высота 2,50 метра.

Подогрев теплицы электрокабелем

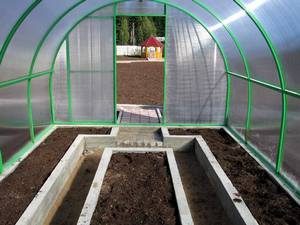

Для строительства подогреваемой теплицы желательно использовать сотовый поликарбонат и каркас из металлоконструкций. В качестве основного материала для строительства подогреваемой теплицы, лучше всего использовать профильную квадратную трубу, которая при желании очень легко гнётся на самодельном трубогибе.

Соединять металлические части каркаса теплицы, можно как при помощи сварки, так и используя болтовое соединение для этого. Однако очень важно обработать все сварные стыки или болты с гайками, грунтовочным раствором во избежание их коррозии во время использования теплицы с подогревом.

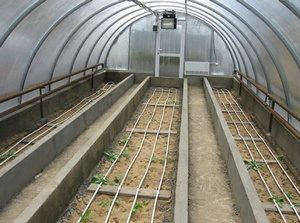

Устройство теплицы с подогревом

Если будет производиться подогрев земли в теплице греющим кабелем или инфракрасной пленкой, то в таком случае необходимо места подключения терморегуляторов сделать. По периметру самодельной теплицы, размещается инфракрасная пленка по продольной стороне теплицы с интервалом в 2 м, и по углам её торцевой стороны. Длина полос пленки при этом равна 2 метрам, а ширина 1 метру.

Пленка для обогрева теплицы размещается по периметру, полосами в 1 метр. Пленка размещается в грядках, по краям каждой грядки и по середине, ширина полосы 50 см, 30 из которых под землёй. Кроме этого полоса пленки шириной 0,5 м, укладывается в бетонную дорожку посредине.

Схема размещения пленки в теплице шириной 0,5 м, в бетонную дорожку (ширина полосы 50 см, 30 из которых под землёй). Прогрев бетона отопительной пленкой обеспечивает плюсовую температуру в верхней точке теплицы

По всему периметру теплицы на уровне 0.5 м, проложена отопительной пленкой для прогрева нижнего уровня в рост растениям. Для того чтобы водопровод не промерзал зимой, нужно сделать центральную дорожку из бетона и внутри также расположить отопительную пленку. Именно за счёт прогрева бетона будет поддерживаться плюсовая температура в верхней точке теплицы.

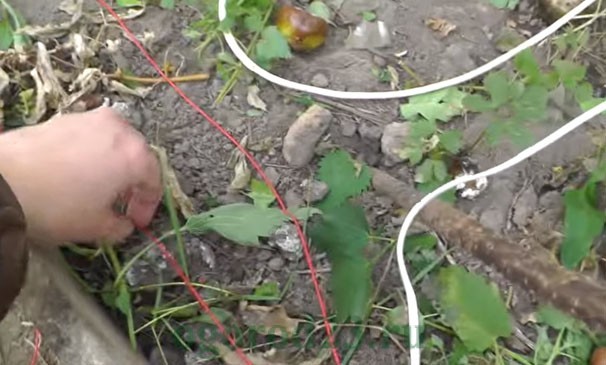

Обогрев грунта в теплице своими руками при помощи греющего кабеля

Зависимость от климатических условий – это тот фактор, с которым не желают мириться владельцы теплиц. Чтобы получить ранний урожай дачники постоянно ищут новые возможности, идеи для усовершенствования парников, условий их содержания. Обогрев грунта в теплице своими руками с помощью нагревательного кабеля является инновационной технологией, которая успешно применяется в агрономической сфере.

Греющий кабель позволяет регулировать температурный режим и поддерживать его в требуемых пределах. Таким образом, система обогрева обеспечивает индивидуальную температуру для каждого периода вегетации растений. Нагрев электрического провода регулируется и позволяет создавать в теплице оптимальный уровень микроклимата, а также обеспечивает защиту от внезапных заморозков.

Нагревательные кабели делятся на саморегулируемые и резистивные. Резистивный греющий кабель для обогрева теплицы – это электропровод с активной греющей сердцевиной, которая состоит из одного или нескольких нагревательных проводников. Тепло выделяется путём прохождения электричества по ним.

За нагрев саморегулирующегося провода отвечает полупроводниковая матрица, которая окружает токопроводящие элементы. Такой тип кабеля отличается надёжностью, он не перегорит и не перегреется, даже если произойдёт случайный перехлёст его фрагментов.

Обогрев теплицы кабелем — преимущества использования

Возможность регулирования температуры грунта и поддерживание её на заданном уровне ускоряет сроки всхожести ростков и сокращает временной промежуток от всходов до плодоношения. Этот фактор также значительно увеличивает урожайность.

Обогрев грунта даёт такие преимущества:

  • возможность высадки растений на ранних сроках;
  • исключение риска промерзания грунта;
  • ускорение роста и развития растений;
  • обеспечение идеального микроклимата даже при неблагоприятных погодных условиях;
  • продление сроков плодоношения;
  • возможность выращивания теплолюбивых сортов овощей в любых климатических поясах;
  • возможность ускоренного проращивания семян.
Читать еще:  Создание многофункционального украшения сада строительство и установка перголы

Оптимальная температура для вегетации растений варьируется от +17 до +25ºC, за точность показателей отвечает терморегулятор, которым оснащается данная обогревательная система.

В теплице могут выращиваться разные растения с индивидуальными температурными требованиями, поэтому таких регуляторов должно быть несколько. Таким образом, под каждый вид и сорт будет определён свой участок теплицы с соответствующей температурой почвы. Во избежание пересушивания корней рассады необходимо правильно рассчитывать мощность кабеля — она не должна превышать 18-20 Вт/м.

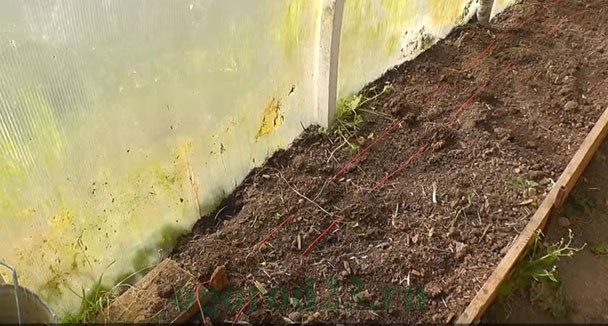

Обогрев теплицы греющим кабелем — монтаж

Сделать подогрев грунта в теплице своими руками не составит особого труда, тем более, если вы обладаете базовыми навыками обращения с электричеством.

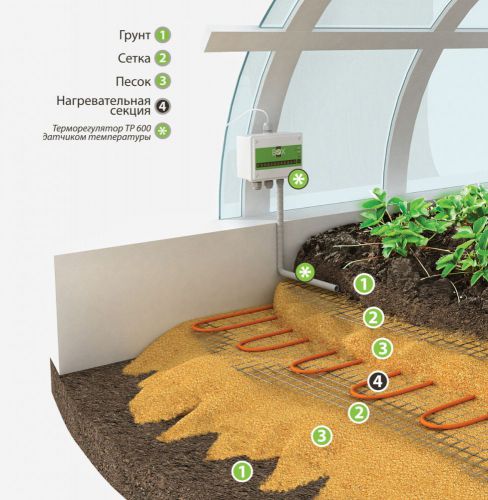

  1. Штыковой лопатой снимаем пласт почвы (примерно 30-40 см).
  2. Выравниваем дно ниши, устилаем песком (слоем примерно 5 см) и утрамбовываем.
  3. На песок кладём теплоизоляционную прослойку (чтобы тепло не уходило в почву), для этих целей оптимально подойдёт пенополистирол.
  4. Снова укладываем слой песка (5 см).
  5. Поверх песка кладём нержавеющую сетку (5-10 см ячейки).

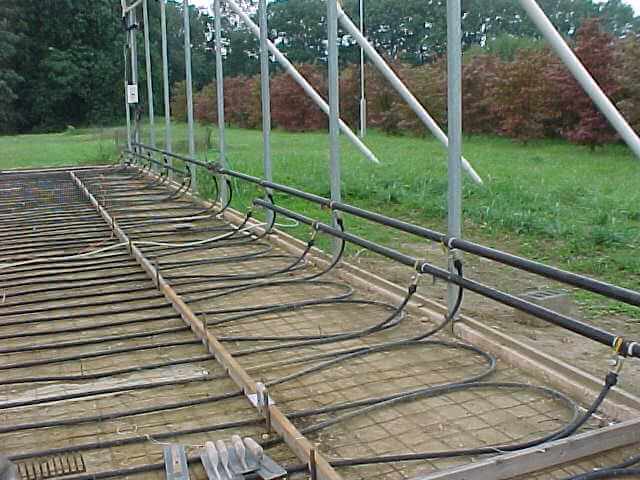

  6. Производим укладку греющего кабеля («змейкой», шаг примерно 15 см) и его крепление к сетке при помощи пластиковых хомутов. Раскладка кабеля начинается от терморегулятора.
  7. Сверху снова укладываем слой пропитанного водой песка (5 см).
  8. На песок кладём пластиковую или нержавеющую сетку, она будет защищать кабель от возможных повреждений.
  9. В завершение сверху укладываем слой плодородного грунта (или изъятый слой земли, смешанный с удобрениями) примерно 30-40 см.
  10. Датчик терморегулятора прячем в специальную гофрированную трубку. Сам терморегулятор устанавливаем в 1 метре от уровня грунта и также помещаем во влагостойкую коробку.

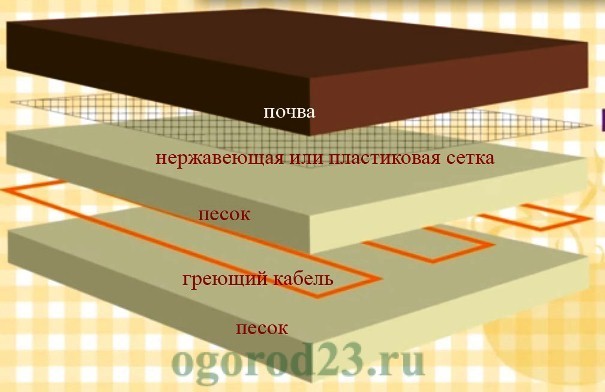

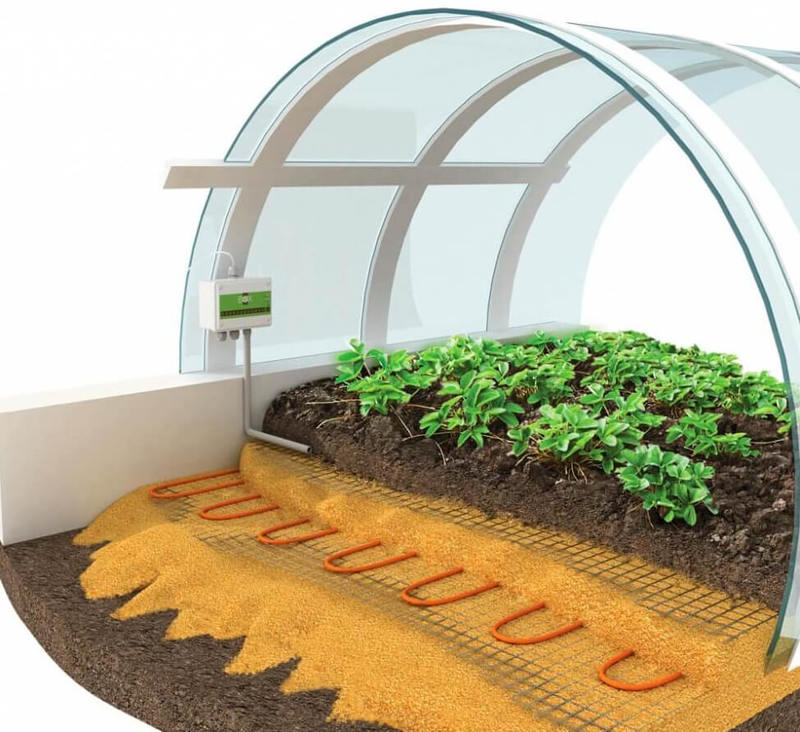

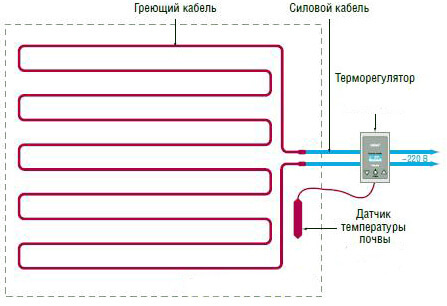

Упрощенно схема укладки греющего кабеля выглядит так:

Обогрев почвы в теплице – особенности эксплуатации

После того, как заданная регулятором температура поднимется до нужного показателя, система автоматически отключится, когда снизится до заданного предела – включится. Этот нюанс позволяет сэкономить от 30% электричества.

Самый активный обогрев длится с марта по май, в мае система используется периодически, для защиты от заморозков. Осенью обогрев почвы в теплице при помощи нагревательного кабеля производится для продления периода сбора плодов. С наступлением устойчивого тепла систему можно отключить – это пример стандартного использования теплицы. Если ваш парник функционирует круглый год, то и подогрев грунта в теплице будет производиться согласно индивидуальному плану.

Грамотно оборудованная кабельная отопительная система для почвы имеет массу плюсов, среди которых особенно выделяется полная автоматизация и равномерность обогрева. Обогрев грунта в теплице своими руками ежегодно находит всё больше и больше поклонников. Разумная цена и существенная экономия энергозатрат позволяют использовать обогрев грунта в теплице на небольшом участке или в серьёзных промышленных масштабах.

Посмотрите короткое видео о том, как установить греющий кабель в теплице для обогрева почвы.

Теплый пол в теплице: системы обогрева грунта

Экология познания. Усадьба: Устроить теплый пол в теплице своими руками — это наилучший способ обогреть растения в зимнее время года.

Устроить теплый пол в теплице своими руками — это наилучший способ обогреть растения в зимнее время года. Эта процедура сродни монтажу напольного отопления в частном доме, да и средства используются такие же. Только в парниковых сооружениях ее выполнение упрощается за счет отсутствия высоких требований к интерьеру. В статье будут подробно рассмотрены различные способы подогрева земли в теплицах, а также приведены схемы для его реализации.

Как сделать теплый пол в теплице

Схемы теплых полов для теплиц

Вначале следует сказать несколько слов о задаче, которую решает обогрев грунта в теплице. В первую очередь, это создание благоприятных условий микроклимата для хорошего роста культур на грядках.

При этом земля не должна перегреваться, дабы не возникло ее пересыхания. В то же время к системе подогрева предъявляются и другие требования: надежность, экономичность и невысокая стоимость монтажа.

Диапазон допустимых температур грунта лежит в пределах от 14 до 25 °С. Нагретая до такой температуры земля не всегда сможет отдать то количество тепла, что необходимо для отопления всего пространства теплицы. Поэтому рекомендуется не ограничиваться устройством системы теплых полов, а делать их совмещенными с воздушным или радиаторным обогревом.

В тепличных сооружениях частных домашних хозяйств можно организовать подогрев грунта следующими способами:

Чтобы помочь домовладельцам осуществить выбор подходящей системы, рассмотрим каждую из них поподробнее.

Воздушный обогрев

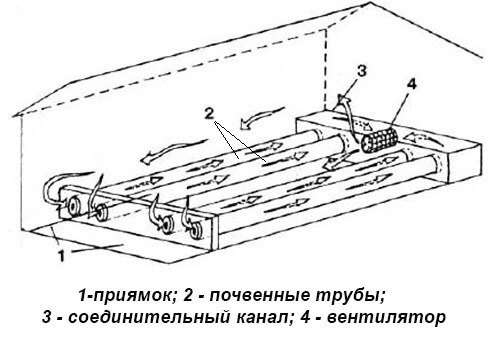

Есть простой способ подогрева грунта в теплице воздухом, который можно выполнить своими руками и без больших финансовых вложений. Правда, годится он скорее не для зимних условий, а для использования весной и осенью. Суть заключается в аккумуляции тепловой энергии, поступающей в сооружение в течении дня. Аккумулятором служит слой глины толщиной 200 мм, уложенный под растительным почвенным покровом. Схема воздушного теплого пола изображена на рисунке:


По трубам из асбеста диаметром 100—200 мм движется воздух, побуждаемый маломощным вентилятором, установленном в общем коллекторе. Днем тепло от воздуха через стенки труб передается глиняной подушке, а ночью грядки получают от нее тепло. Для повышения эффективности под глину следует поместить теплоизоляционный материал, например, пенопласт.

Читать еще:  Устанавливаем теплицу в октябре

Для устройства воздушного обогрева в теплице вместо асбестоцементных труб можно использовать пластиковые канализационные того же диаметра. Вентилятор подойдет любой малопроизводительный мощностью 25—50 Вт.

Предложенную систему можно усовершенствовать для работы в зимнее время, но для этого придется понести затраты. Внутри сооружения необходимо установить любой подходящий воздушный обогреватель: дровяную печь, газовый либо электрический конвектор. Вырабатываемое им тепло будет поступать и в проложенные трубы, а от них – к грунту и растениям.

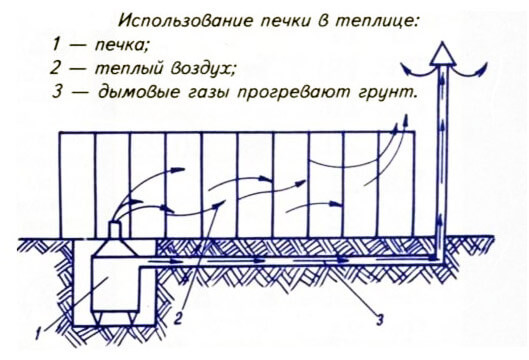

Существует и более оригинальный способ подогрева земли в теплице – с помощью дымовых газов от печи на дровах. Последняя устанавливается в глубоком приямке, а дымоходная труба закапывается под грядки, после чего уходит вертикально вверх за пределами строения. Тело печи нагревает воздух в парнике, а газоход – почву. Ниже показана схема подобного комбинированного отопления:

Недостатки такие: приямком отнимается значительная полезная площадь теплицы, топить печку неудобно, а температура трубы чересчур высокая и ее надо вкопать поглубже, ориентировочно на полметра в землю. Зато затраты – минимальные, для прогрева почвы в теплице подойдет простая металлическая буржуйка, сделанная своими руками.

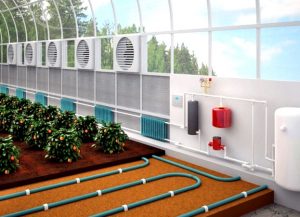

Водяные теплые полы

Водяной подогрев грунта в теплице хоть и требует финансовых затрат, но считается наиболее надежным, эффективным и универсальным. Универсальность заключается в широком выборе энергоносителей, ведь нагревать теплоноситель можно чем угодно или чем более выгодно. Тут важно правильно уложить петли греющих контуров из труб и организовать поддержание требуемой температуры почвы.

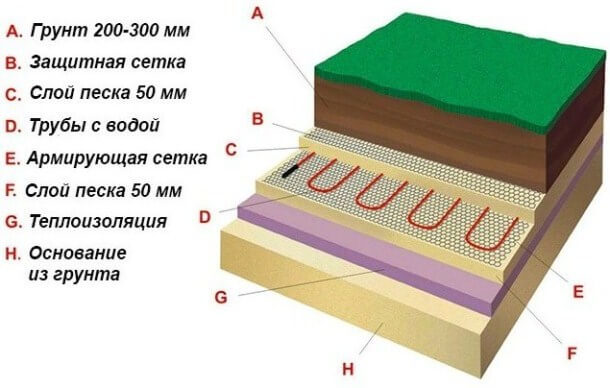

Работы начинаются со снятия плодородного слоя и глины до глубины 50 см. Основание утрамбовывается, а затем на него укладывается теплоизоляционный слой, лучше всего из пенопласта толщиной 100 мм. Утеплитель накрывается полиэтиленовой пленкой, после чего сверху насыпается слой песка толщиной 50 мм. По нему раскладывается труба греющего контура с шагом 200—300 мм, которая снова засыпается таким же слоем песка. Строение «пирога» водяного теплого пола для теплицы показано на схеме:

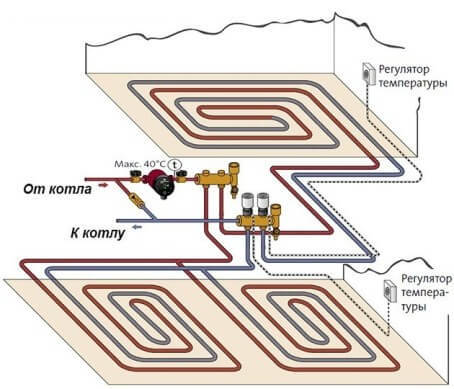

Для контуров можно применять как стальные, так и полимерные трубы, предназначенные для отопления. Чтобы пластмассовые трубы не были повреждены в процессе эксплуатации, их нужно защитить специальной сеткой, после чего сверху насыпается плодородный грунт для выращивания растений. Выведенные наружу патрубки можно присоединить к общему коллектору, проходящему вдоль всей теплицы, как это сделано на фото:

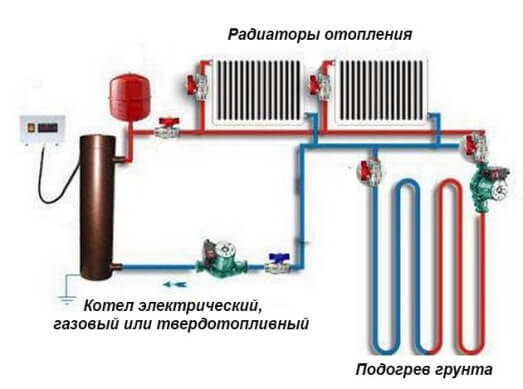

Подающий и обратный коллекторы остается подключить к источнику тепла, причем для корректной работы системы понадобится циркуляционный насос. Тут есть проблема: для подогрева тепличного грунта надо поддерживать температуру теплоносителя в пределах 40 °С, что затруднительно для твердотопливных котлов. Проблема решается 2 способами:

  • необходимо собрать смесительный узел с трехходовым клапаном и вторым насосом, причем часть теплоносителя пустить на радиаторы. Это дорого и доступно не для всех;
  • направить в теплые полы воду из обратной магистрали от радиаторов, тогда получится полноценная отапливаемая теплица с подогревом грунта.

Удобнее всего использовать в парниковом сооружении газовый котел, он в состоянии нагревать воду до 35—40 °С. А самое комфортное решение – провести к теплице отопительные магистрали от домашнего котла, это избавит вас от многих забот. Главное, чтобы у него хватило мощности.

Весной и осенью в трубы почвенных контуров можно направлять воду, нагретую геотермальными источниками, — солнечными коллекторами. Эти устройства размещаются рядом с теплицей и подключаются к системе с использованием циркуляционного насоса.

Использование электроэнергии для подогрева грунта

Надо сказать, что средства электрического отопления весьма редко применяются для обогревания земли в теплицах. Причина кроется в слишком высоких тарифах на электроэнергию, хотя устройство самой системы обойдется дешевле, нежели водяные теплые полы. Но данный способ могут взять на вооружение те домовладельцы, кто поставил многотарифный счетчик и в ночное время платит вдвое меньше. Тогда грунт можно нагревать с помощью:

  • электрического кабеля;
  • инфракрасной пленки;
  • кабельных матов.

Кабельные теплые полы без проблем укладываются в теплице своими руками по той же схеме, что и водяные контуры. Разница – в подключении к электрической сети и монтаже терморегуляторов. В плане автоматизации электроэнергия – самый удобный источник тепла, не требующий в процессе эксплуатации вмешательства человека. Нужно только настроить терморегулятор и датчик, погруженный в землю, на необходимую температуру.


Электрические нагревательные маты – это тот же кабель, только прикрепленный к специальной сетке, что облегчает его монтаж. Другое дело – полимерная инфракрасная пленка с угольными нагревателями. С одной стороны, ее не стоит слишком углублять в грунт теплицы из-за невысокой температуры нагрева. С другой – пленка может быть повреждена садовым инструментом, так что оптимальная глубина для ее прокладки – 200 мм.

Заключение

Как вы уже поняли, устройство подогрева грунта в теплице зависит от выбора источника тепла и энергоносителя. В частных хозяйствах с небольшим достатком чаще всего встречаются парниковые сооружения с воздушным отоплением от дровяных печек. Водяные системы дороже, а потому и внедряются реже. Электричеством же топит мизерная часть домовладельцев.

опубликовано econet.ru Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Читать еще:  Схизостилис в саду

Теплицы с подогревом грунта, или Как получать урожай поздней осенью?

Для многих из нас дачный участок служит площадкой для выращивания собственных овощей и фруктов. На большей территории России собирать урожай можно летом и ранней осенью. Как же обеспечить растениям оптимальные «тепличные условия» в холода и продлить сбор урожая до поздней осени? Вариант один — организовать подогрев грунта

Обогревая грунт в теплице, можно заметно ускорить рост растений, приблизить время созревания плодов и получать обильные урожаи, не завися от капризов погоды. Почвенное отопление не выжигает кислород, а значит, не нужно беспокоиться о дополнительной вентиляции.

Самый дешевый способ обогрева теплицы — биологический. Речь идет об использовании материалов природного происхождения, которые разлагаются с выделением тепла — навоза, опилок, опавших листьев, соломы, коры, шелухи подсолнуха и т.д.

Системой биоподогрева следует озадачиться еще на стадии возведения парника. На отведенной под него площадке нужно вырыть яму глубиной порядка 70 см. Причем ее стены желательно сделать скошенными, чтобы предотвратить осыпание грунта. Далее на дно укладывают дренаж — слой гравия толщиной 15-20 см. Его задача — отводить влагу, которая образуется при разложении органических веществ.

После этого настает очередь биологического топлива. Тут есть один важный нюанс. Прежде, чем использовать органические отходы (которые, кстати, будут служить еще и отличным удобрением), нужно дождаться начала гниения. Этот процесс можно ускорить путем распаривания. Это нагрев на солнце, проливание кипятком или пересыпание негашеной известью. Когда от компоста начинает идти пар, он готов к использованию.

Чтобы добиться максимального отопительного эффекта, лучше использовать смешанное биотопливо, например, опилки с прелой листвой или навоз с соломой

Далее яму заполняют биотопливом. Причем листву и опилки желательно утрамбовать, а вот навоз лучше оставить рыхлым. Сверху насыпают плодородный грунт. И только после этого можно приступать к сооружению стенок и крыши теплицы.

Биоподогрев обойдется дачнику совсем недорого. Практически, он не стоит ничего. Но у данного способа отопления есть заметные недостатки. Во-первых, температура почвы поднимается не так сильно, как хотелось бы. Выращивать в таком парнике теплолюбивые культуры не стоит. Во-вторых, почва будет постепенно остывать. Через несколько месяцев процесс остановится, и топливо придется заменить. И в-третьих, регулировать температуру нагрева попросту невозможно.

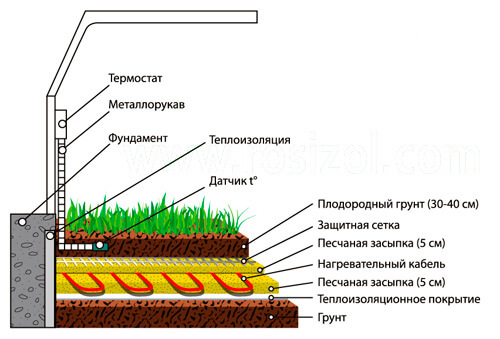

Схема укладки электрокабеля в грунт

Тем, кто не готов к масштабным земляным работам и возне с биологическим топливом, можно рекомендовать второй вариант обогрева — электрический. Под слой плодородного грунта, поверх слоя фольгированного теплоизолятора, укладывают нагревательные кабели или инфракрасные маты, и подключают их к источнику электроэнергии.

Так можно обеспечить равномерный постоянный нагрев и точную регулировку температуры. Но эксплуатация данной системы, как говорится, влетает в копеечку. Далеко не каждый может себе позволить электрическое отопление даже жилого дома. О теплицах же и вовсе говорить не приходится. Это роскошь, доступная лишь немногим.

Водяной обогрев теплицы — наиболее рациональный и эффективный. По сути он не отличается от водяного обогрева пола в жилых домах. Разница лишь в том, что трубы, по которым течет теплоноситель, укладывают не в стяжку, а в грунт. Система обходится намного дешевле электрической, ведь нужно лишь обеспечивать работу водогрейного котла. Но прокладка кабелей и наладка оборудования — процесс затратный и трудоемкий, поэтому водяной обогрев обычно организуют в больших оранжереях, в расчете на обильный урожай.

Очевидно, что для системы такого рода нужен отопительный котел, обеспечивающий подогрев теплоносителя. Теоретически его можно приобрести специально для теплицы, но такое решение никак не назовешь рациональным. Вкупе с необходимой обвязкой это обойдется дачнику слишком дорого, и выращивание урожая, по сути, потеряет смысл.

Как правило, теплица отапливается с помощью отопительного котла, который установлен в доме. Под нее просто выделяют отдельный контур. Трубы, ведущие от основной постройки, протягивают под землей и тщательно теплоизолируют, чтобы избежать промерзания.

Для подачи теплоносителя обычно служит отдельный насос, но в принципе можно обойтись и без него. В бюджетных системах нередко организуют естественный ток, обеспеченный разностью давления горячей и холодной воды.

Для системы подогрева теплицы нужно использовать только пластиковые трубы. Металлические быстро проржавеют под воздействием почвенной влаги

А теперь рассмотрим подробнее процесс прокладки труб. Прежде всего, нужно уложить слой теплоизоляции, чтобы не тратить энергию на обогрев неиспользуемой толщи земли.

Самый бюджетный теплоизолятор — пенопластовые плиты. Но лучше использовать фольгированные материалы. Они стоят дороже, зато служат дольше и эффективно отражают тепло. Если позволяет бюджет, можно использовать специальные маты для водяных теплых полов. Они не только защищают от теплопотерь, но и облегчают монтаж благодаря наличию специальных фиксаторов, в которых зажимают трубу.

Трубы укладывают, двигаясь от стен к центру (эта схема обеспечивает наиболее равномерный прогрев) и подключают их к коллектору. Поверх насыпают около 40 см грунта. Такая толщина позволяет избежать термического повреждения корней.

Полезным дополнением к системе станет терморегулятор, позволяющий контролировать температурный режим.

Безопасная и благоприятная температура почвы для тепличных растений составляет 35-40 ºС
