Теплица из металлических труб своими руками

Теплица из профильной трубы 20×20 и 40×20 своими руками. Чертежи и фото самодельных теплиц

Всем доброго времени суток.

Когда вы решаетесь на строительство парника, то в первую очередь встает вопрос: какой материал использовать? В этой статье я решил сделать обзор самостоятельного изготовления теплицы из прочной профильной трубы. При помощи нее можно сделать надежный каркас, который прослужит много лет.

В интернете можно найти множество советов по сборке сооружения, но большинство специалистов описывают процесс изготовления из трубы, но не профильной.

Нужно понимать, что профильная труба в отличие от традиционного аналога имеет прямоугольную или квадратную форму.

Несмотря на небольшую массу, этот материал является достаточно прочным. Если предполагается сделать арочную теплицу, то рекомендуется использовать профиль 40×20. Для перемычек лучше подойдет труба с размерами 20×20.

Преимущества профильной трубы

  • Долговечность.
  • Большой выбор покрытия.
  • Простое крепление.
  • Легкая сборка.
  • Возможность сделать конструкцию любой формы.

Единственной сложностью может быть сгибание материала. В этом случае нужно точно согнуть одну трубу, после чего использовать ее в качестве шаблона. Предварительно ее нужно заполнить песком.

Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом.

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

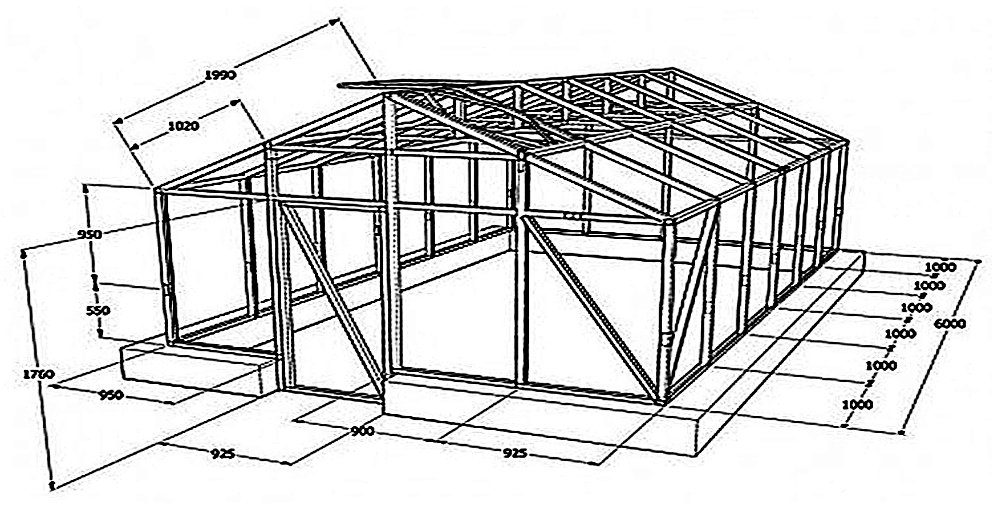

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков.

Важно! Сечение профильной трубы для основных деталей должно быть 20×40, а также 20×20 для соединительных элементов.

На схеме нужно указать следующие данные:

  • Фундамент.
  • Вертикальные стойки.
  • Крыша конструкции.
  • Верхняя обвязка.
  • Форточки и дверь.
  • Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

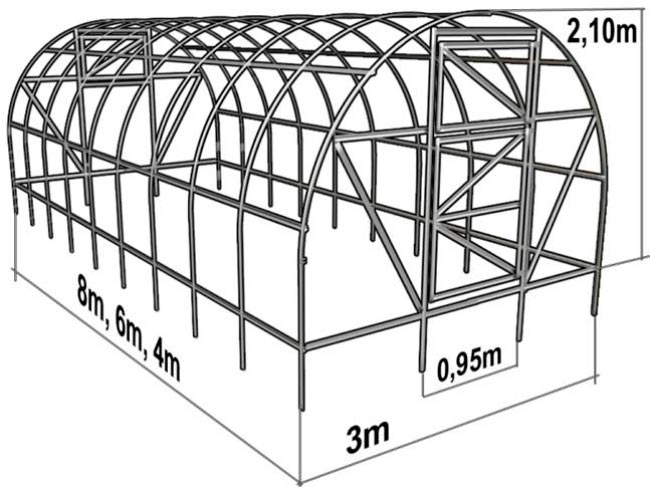

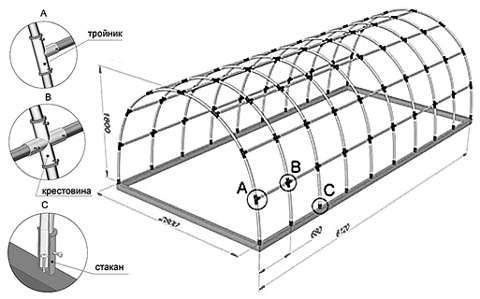

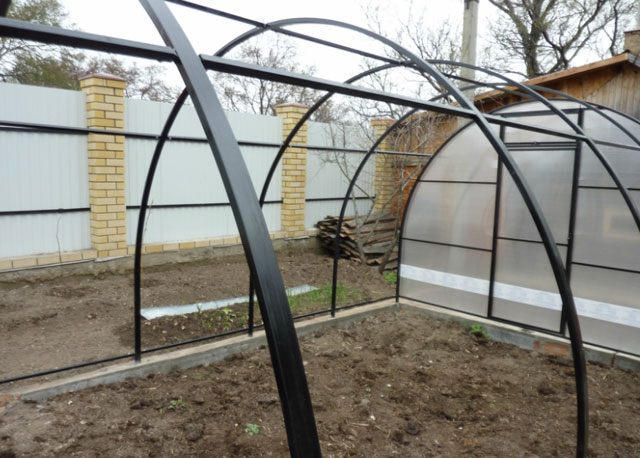

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Следует понимать, что при необходимости из трубы можно сделать любые детали, поэтому существует возможность создать односкатную, треугольную, шарообразную форму будущей теплицы.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

  1. Для вертикальных стоек нарезать профильную трубу необходимого размера.
  2. Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
  3. Сверху стоек нужно зафиксировать обводку.
  4. Сделать замеры и отрезать детали для вертикальных столбов.
  5. Поперечными перекладинами соединить и зафиксировать все стойки.
  6. Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

  • Отрезать материал нужной длины.
  • Сделать напилы.
  • Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

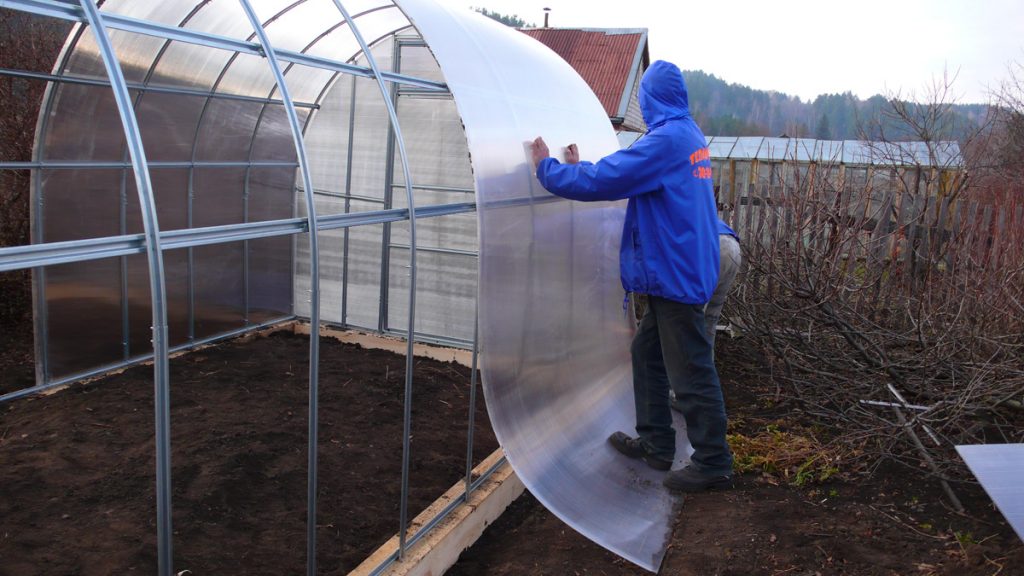

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

  • Лицевой стороной является та, на которую нанесена защитная пленка.
  • Крепить листы нужно саморезами с резиновой шляпкой.
  • Между собой листы соединяются металлическими пластинаками.
  • Стыки обрабатываются герметиком.
  • После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Видео 1. Каркас теплицы из профильной трубы своими руками (с элементами сварки)

Видео 2. Теплица из профильной трубы под поликарбонат своими руками (продолжение)

Как можно понять из обзора сборки, выполнить работы не сложно. Дачникам уже сейчас нужно задуматься об изготовлении самодельной теплицы. Одним из лучших материалов для этого является профильная труба, как вы уже могли понять.

Пошаговая инструкция как спроектировать и построить теплицу из профильной трубы: готовые чертежи и фото лучших идей

Уже практически каждый садовод обзавёлся теплицей. Дело в том, что эта относительно простая конструкция помогает сильно повысить урожай и сохранить культуры.

Именно поэтому парники становятся всё популярнее. Купить его может оказаться по карману далеко не каждому. Но данную конструкцию вполне можно сделать самостоятельно.

Что из себя представляют теплицы из профиля: плюсы и минусы

Теплицы из профиля представляют собой крепкие металлические каркасы. Каждый элемент обязательно должен свариваться с основным каркасом.

В итоге конструкция получается очень тяжёлой, устойчивой, к ней легко прикрепить укрывной материал.

Никакие другие конструкции не смогут прослужить так долго, как качественный профиль.

Основной недостаток материала — стоимость. За большую теплицу придется заплатить достаточно много.

Отличия материала для каркаса от прочих

Каркас из металла будет отличаться от всех аналогичных материалов. Сильно будут заметны следующие отличия:

  1. Плохая гибкость. Согнуть металлический каркас будет относительно сложно. Без дополнительного оборудования тут не обойтись.
  2. Коррозия. Всем известно, что металл очень сильно подвержен коррозии и быстро придет в негодность, если его не красить и не обрабатывать.
  3. Вес. Любой металлический каркас получится достаточно тяжелым, поэтому часто разбирать и перемещать каркас будет очень неудобно. С другой стороны, ветер или осадки не смогут его опрокинуть.
  4. Необходимость монтажа фундамента. Большая масса каркаса принуждает использовать прочный фундамент, при монтаже металлических теплиц.
Читать еще:  Садовые лютики посадка и уход

Отзывы об использовании, когда есть смысл в таком материале: плюсы и минусы

Многие садоводы уже успели установить на своих участках такие теплицы. Они отмечают следующие их преимущества и недостатки:

  1. Доступность материала. Металлический профиль можно купить практически где угодно, поэтому проблем с поиском у вас точно не возникнет.
  2. Долговечность. Как правило, парник из металла строиться один раз и на всю жизнь.

Но такие конструкции имеют и недостатки. К ним относят:

  1. Сложность разбора, большой вес всех элементов парника.
  2. Высокая цена материала, сложность и дороговизна монтажа.

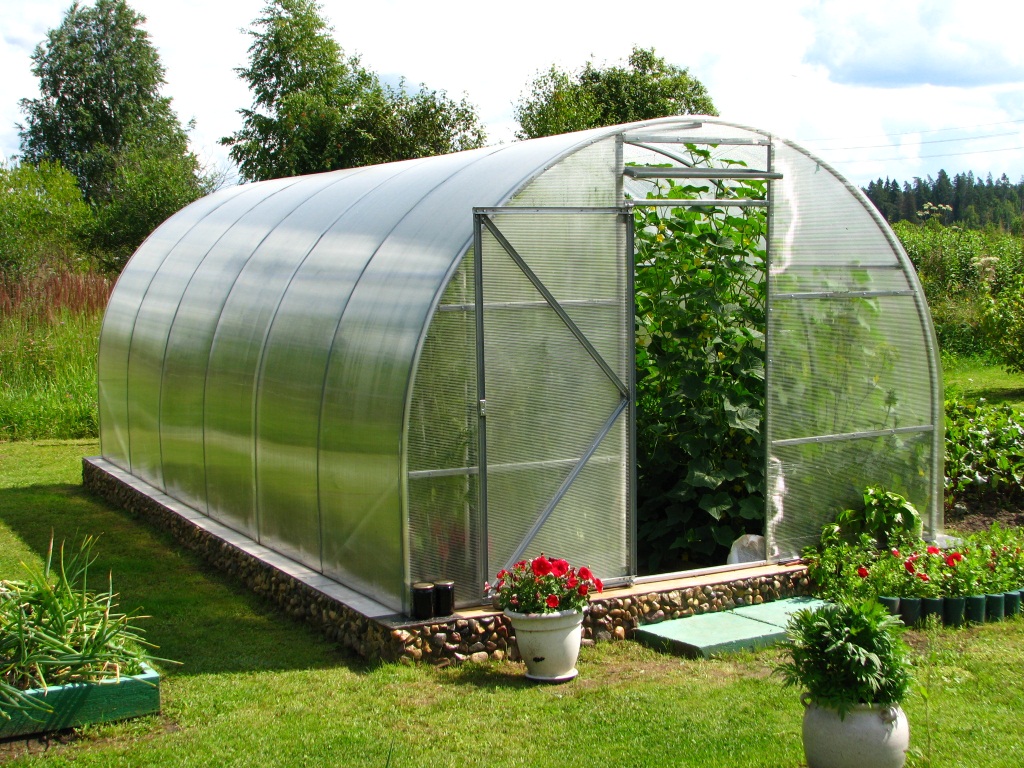

Фотогалерея готовых идей: виды теплиц из профильной трубы

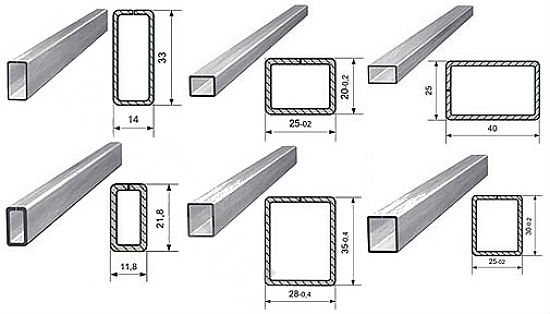

Какой из видов профилей выбрать

  • Стандартный.

Самый простой профиль, который имеет какое-то сечение, отличное от круглого. Это достаточно прочный и недорогой вариант, который позволяет легко и быстро крепить к нему листы укрывного материала.

Похожий на предыдущий вариант. Отличается от только тем, что будет иметь конкретный диаметр.

Это наиболее дешёвый материал, которые имеет важную особенность — его можно гнуть. Достигается это путем нарезания бортов профиля.

Вердикт простой: хотите большую и прочную теплицу — выбирайте прямоугольный профиль. Если нужен маленький парник, то

Инструкция как построить: материалы, оборудование, схемы с расчетами

Выбор места, размеров, планировка

Место выбрать достаточно просто. Обратите внимание на количество солнечного света, который попадает на участок. Выбирайте то место, на которое света падает больше всего.

Это однозначно положительно скажется на урожае.

Если вы возводить парник, то продумайте подход к нему со всех сторон. Так как внутрь конструкции нельзя зайти, нужно, чтобы вокруг нее было достаточно свободного пространства.

Размеры следует выбирать исходя из собственных нужд. Средний размер стандартной теплицы составляет 2 метра в ширину и около 6 метров в длину.

Высота будет составлять около 1.7-1.8 метров, в зависимости от выбранной конструкции.

Если вам нужна большая конструкция, то заранее продумайте это.

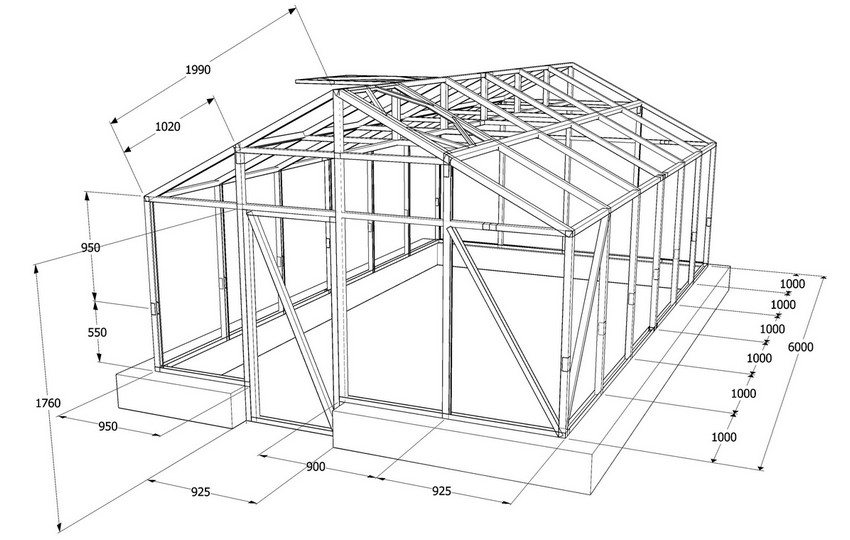

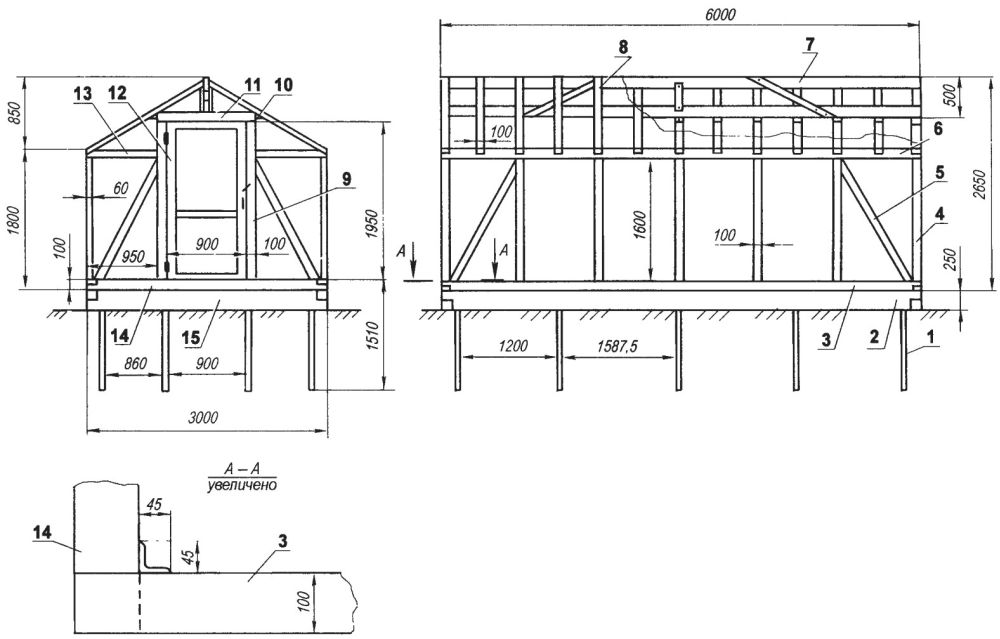

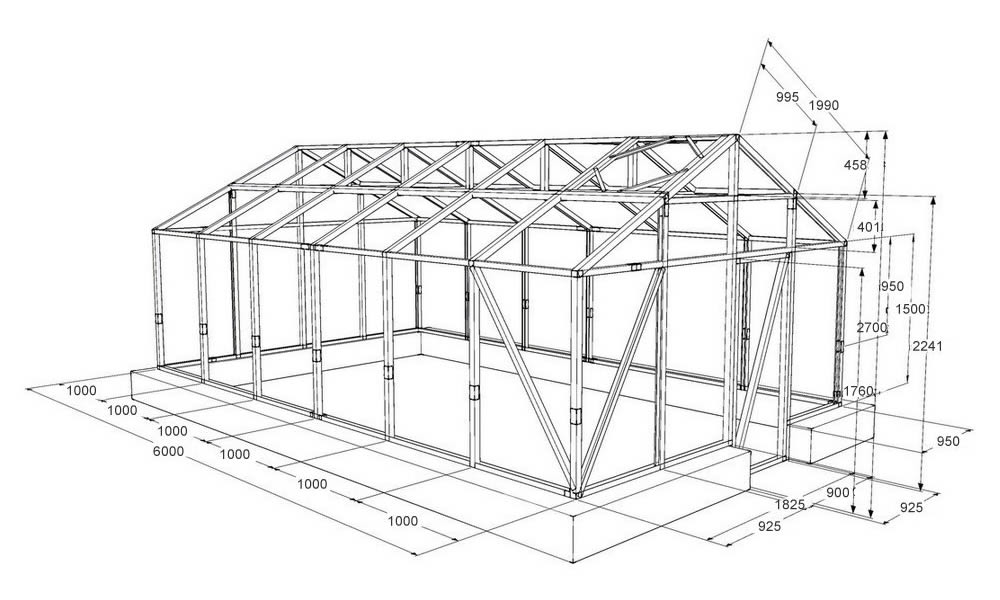

Чертежи: как рассчитать, готовые примеры

Подбор и подготовка материалов, оборудования

Для обработки материала и возведения каркаса вам понадобится следующие инструменты:

  • Болгарка;
  • Сварочный аппарат;
  • Рулетка;
  • Карандаш;
  • Уголок;
  • Профиль;
  • Поликарбонат или другой укрывной материал;
  • Крепления.

Как согнуть

Гнуть металлический профиль достаточно сложное занятие. Если нужно сделать несколько небольших изгибов, то профиль режут на небольшие части, а потом сваривают между собой под нужным углом.

Если вы собираетесь делать дуговую теплицу, то понадобится что-то более гибкое, чем толстый профиль.

Как подготовить фундамент: сварка или болтовое крепление профильной трубы

Фундамент для массивного каркаса из металла лучше делать достаточно прочным. Идеально подойдёт ленточный фундамент. Это не самый дешёвый вариант, зато получится действительно устойчивая конструкция.

Для начала нужно выкопать котлован, а также сделать подушку из песка.

После этого над котлованом устанавливается опалубка. Ее можно сделать самостоятельно, а можно купить.

Далее котлован заливается цементом. В него нужно установить арматуру, к которой будет крепиться каркас.

Когда вы будите выбирать способ крепления профиля, то будет всего два варианта:

Это достаточно долгий процесс, так как в каждом месте нужно делать отверстие, а также продевать болт и затягивать его. Зато получится разборное соединение, которое позволит переносить теплицу.

Это наиболее прочное и долговечное соединение, которое не требует дополнительных материалов. Таким образом, можно добиться быстрого и надёжного крепления. Минусов два: конструкцию не получится разобрать, только резать. И второй минус — нужен сварочный аппарат, который есть не у всех.

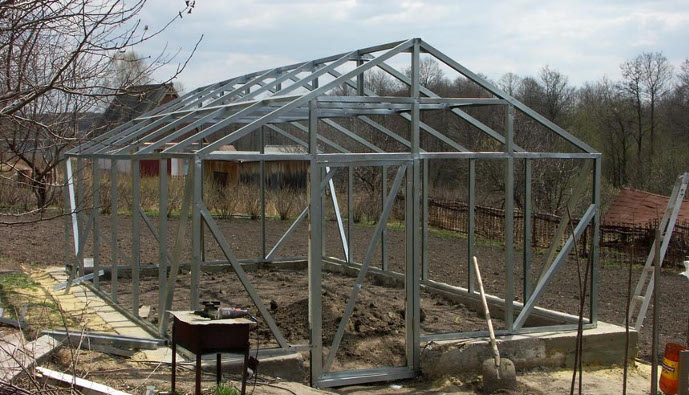

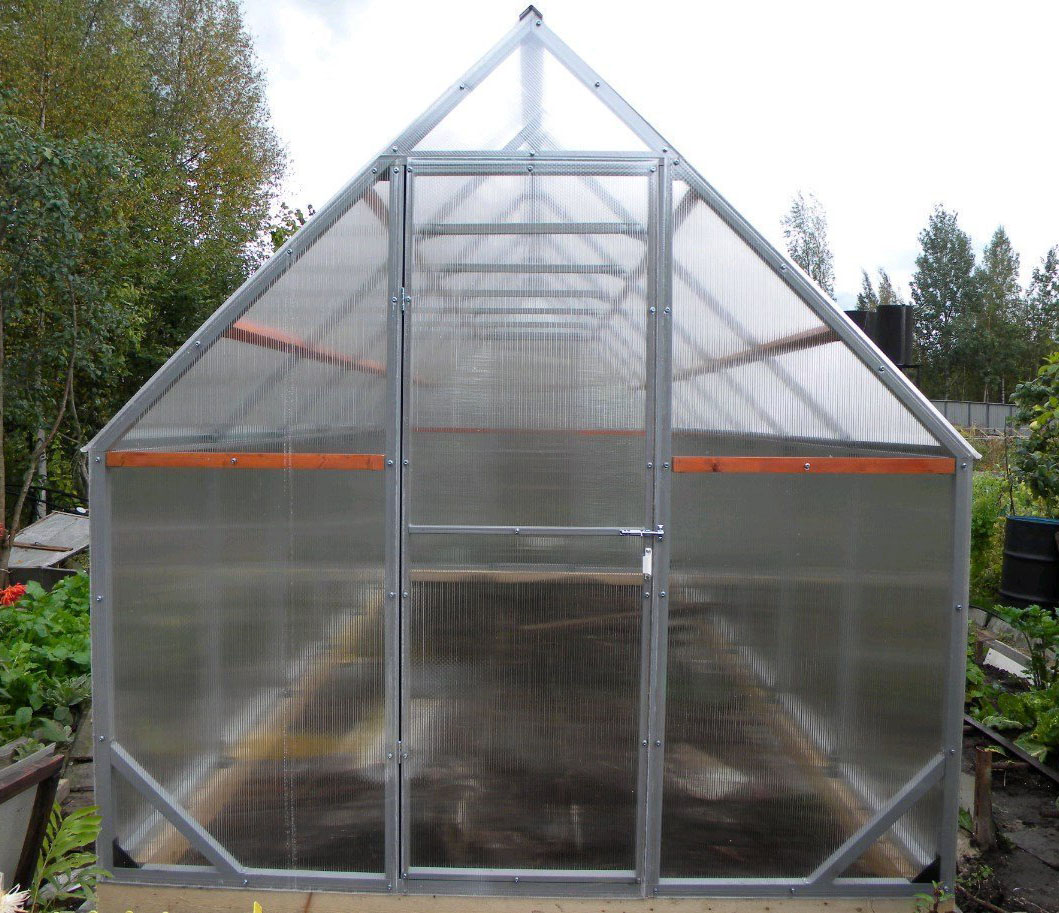

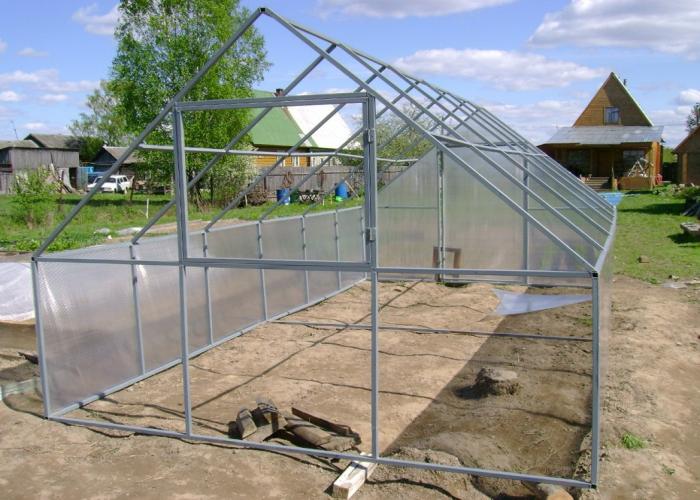

Монтаж каркаса двускатной теплицы: как правильно сварить конструкцию

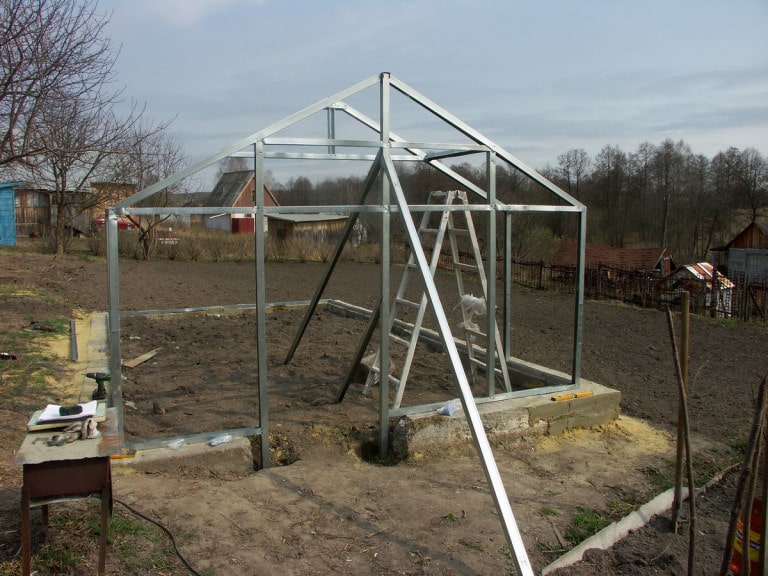

Для сооружения прочной конструкции важно закрепить стойки через каждые 100 сантиметров. На них будет приходиться основная часть нагрузки.

Далее нужно приваривать дополнительные куски, параллельно основанию. Они будут служить усилителем жесткости каркаса.

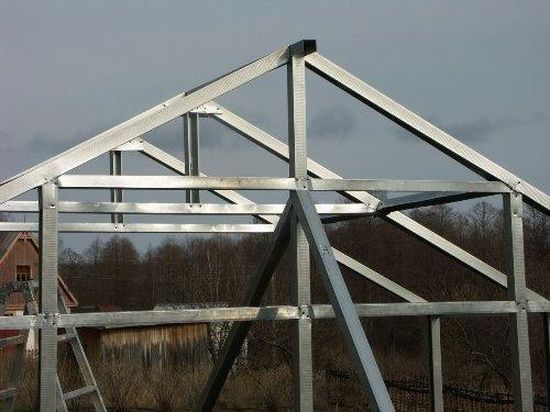

Для двухскатной крыши нужно сварить два равнобедренных треугольника, а между ними устанавливается соединительная балка.

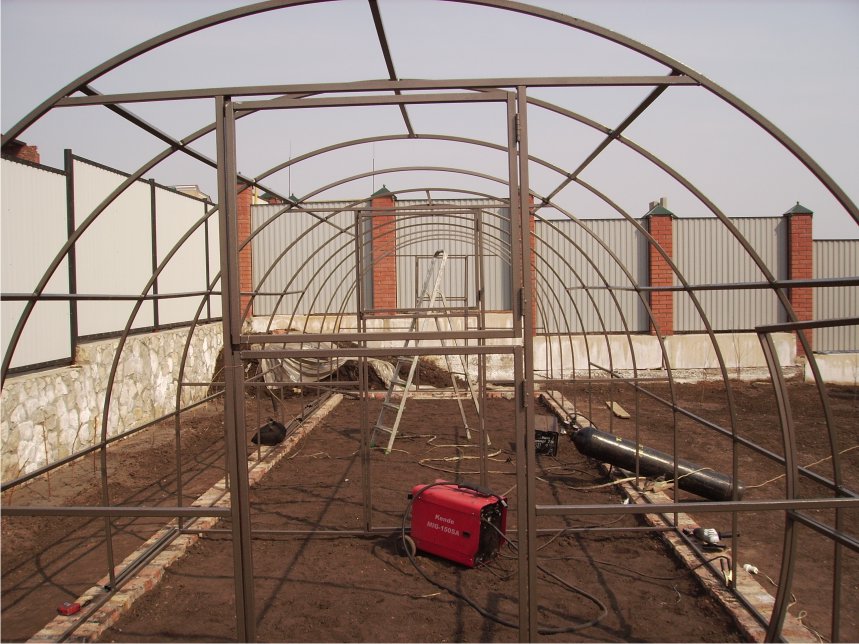

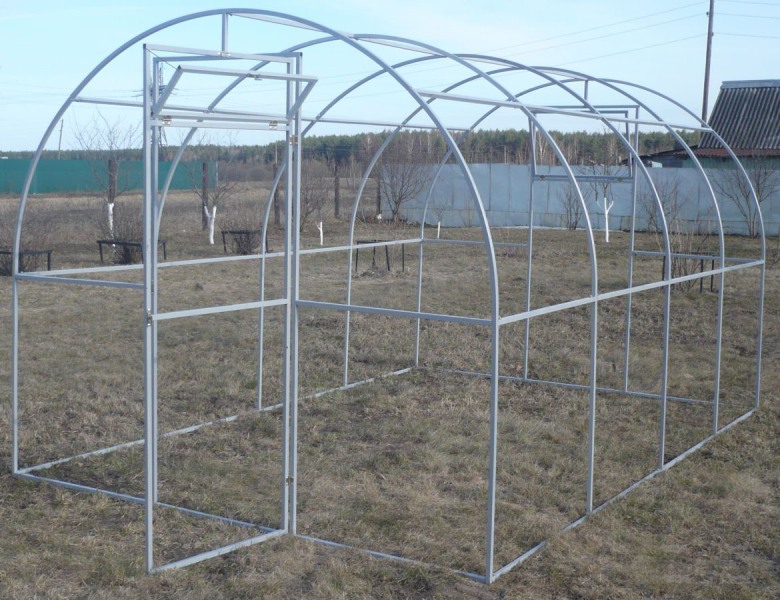

Сооружение арочной теплицы

Арочную теплицу из толстого профиля сделать гораздо сложнее. Его придется резать на несколько частей. Далее эти части нужно будет сварить под определенным углом.

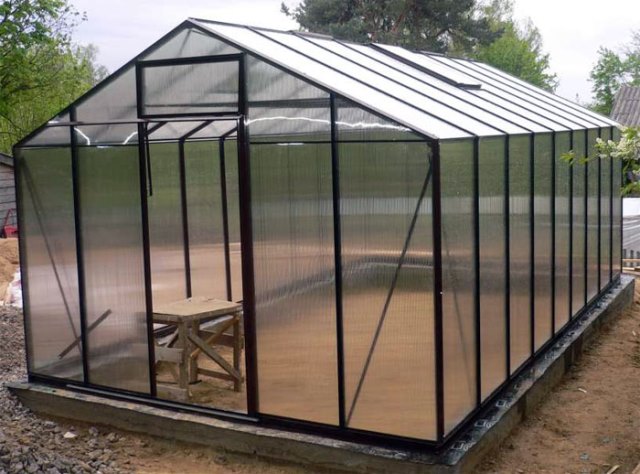

Обшивка: какой выбрать укрывной материал

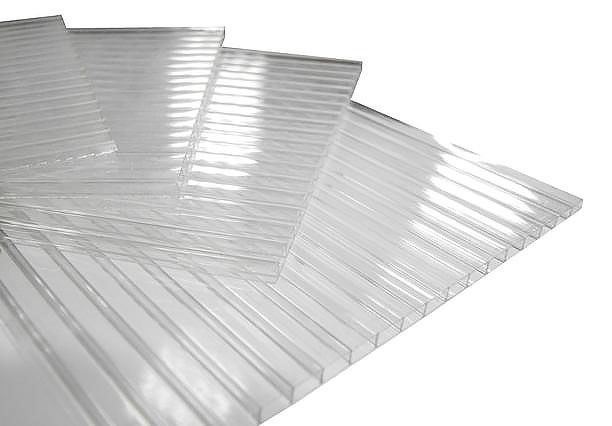

Поликарбонат просто идеально подойдет для наших целей. Это прочный материал, который обеспечивает надёжную защиту содержимого парника. К металлическому каркасу будет достаточно просто прикрепить листы поликарбоната.

Другие материалы, например, пленка, мало подходят для этой конструкции. Это слишком тонкий материал, который быстро износится. С прочным каркасом имеет смысл использовать поликарбонат.

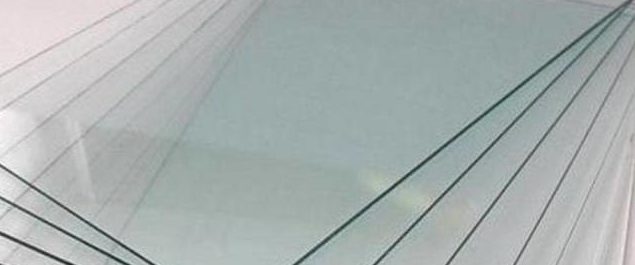

Можно установить стекло, тоже получится качественная обшивка, которая будет достаточно хрупкой, но при этом справится со своей задачей.

Усовершенствование конструкции, отопление, автоматизация

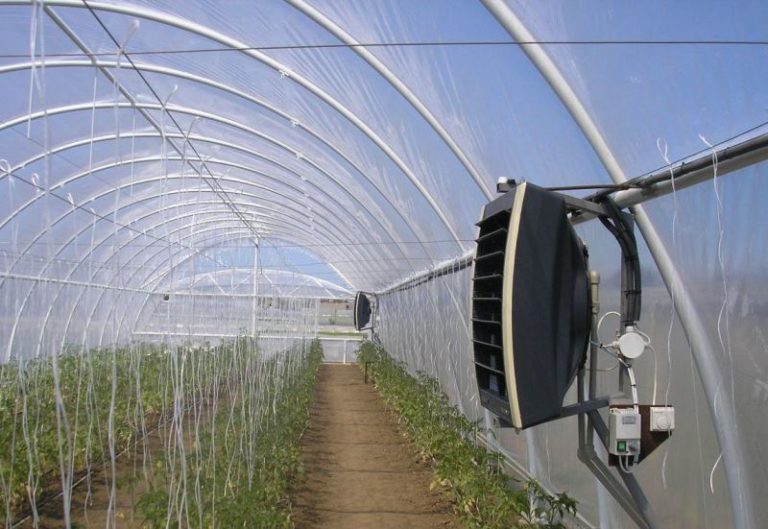

Отопление в большой теплицы — важный элемент, который позволяет получать больший и лучший урожай. Для отопления можно использовать обогреватель.

Это очень простой и недорогой вариант. Единственный минус — увеличатся счета за электричество.

Также в магазинах можно приобрести специальную автоматизированную систему капельного полива. Она позволит не поливать растения вручную, а также будет давать им строго необходимое количество питательной влаги.

Можно докупить термостат, который позволит автоматически менять температуру в теплице, когда она упадет ниже определенного уровня.

Полезные советы: правила эксплуатации, на чем сэкономить, как улучшить конструкцию

Обязательно продумайте расположение внутри парника стеллажей с культурами. Лучше не отводить под проход слишком много места, а также нет смысла хранить инструмент внутри, ведь место в теплице стоит довольно дорого.

Хороший парник с металлическим каркасом — отличный вариант для установки на участок. Это будет долговечная и надёжная конструкция, которая действительно поможет увеличить урожай.

Как сварить теплицу своими руками

Если на участке есть теплица — значит, на столе будут свежие овощи, со схода снега и до первых заморозков. Её можно купить, но лучше сделать самодельную в соответствии со своими предпочтениями. Как сваривается теплица из металлических профильных труб, видео показывают без подробностей. А новичкам в этом деле они важны для понимания нюансов процесса.

Особенности каркасных конструкций из профильных труб

При равной прочности они на 25% легче швеллеров и двутавровых балок. Конструкции из профильных труб имеют следующие преимущества:

  • за счёт квадратного сечения элементов каркас обладает высокой стойкостью к деформированию во всех направлениях;
  • теплица или парник могут быть изготовлены самостоятельно, так как для монтажа не требуются профессиональные навыки;
  • собранная конструкция способна выдерживать значительные нагрузки;
  • материал не гниёт, не поражается плесенью и грибком;
  • при одинаковом весе их сопротивление на изгиб за счёт рёбер жёсткости больше на 30%, чем у аналогов круглого сечения;
  • конструкция из профиля устойчива к перепадам температуры;
  • сварные конструкции более надёжны, чем собранные на болтах.

В течение многолетней эксплуатации недостатки не обнаружены. Однако в северных регионах отмечены случаи, когда под весом сырого снега не выдерживали крепления кровли. Если невозможна регулярная очистка крыши, рекомендуется сократить расстояние между фермами.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше. Однако у сварных конструкций в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдётся дешевле, а покрасить его можно самому после завершения монтажа каркаса.

Если размеры теплицы не превышают 6×2×2 м достаточно трубы с ребром 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40×20×2 или 40×40×2 мм. Для горизонтальных стяжек подойдёт труба 20×20×1-1,5 мм.

Выбор формы конструкции

Перед началом создания проекта следует определиться с внешним видом теплицы.

Существует немало различных форм, но чаще выбирают следующие варианты:

  1. Теплицы с двускатной крышей позволяют использовать всю площадь. За счёт изменения угла наклона кровли легко решается вопрос уборки снега. Однако из-за сложности конструкции увеличивается расход материалов.
  2. Арочная теплица — самый популярный вариант. Не боится сильного ветра, легко и быстро собирается. Но нужно регулярно счищать с неё снег, а для сгибания профильных труб потребуется специальный инструмент.
  3. А-образные конструкции похожи на снятую двускатную крышу. Собирается на раз — два, а о проблемах со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли у стенок использовать не получится.
  4. У односкатных теплиц крыша сделана с наклоном в одну сторону. Обычно пристраиваются к дому и используются для выращивания рассады. Достоинства и недостатки те же что и у двускатного варианта.
Читать еще:  Советы садоводам узоры на листе

Помимо перечисленных форм любители экзотики строят шатровые, купольные и прочие диковинки. Скорость созревания урожая и его качество в этих хоромах не увеличиваются, а сложность монтажа и расходы на материалы возрастают.

Размеры и расчет количества материала

Чтобы правильно сварить теплицу из профильной трубы, при составлении проекта нужно отталкиваться от её длины и числа основных элементов. Поскольку дуги должны устанавливаться через 1 метр, то, например, для 6-метровой конструкции их потребуется семь штук. Стандартная длина профильной трубы составляет 6010 мм. Нетрудно подсчитать, что из неё можно согнуть полукруг радиусом 1,9 метров. Чтобы не переводить дорогостоящий материал в отходы следует выбрать высоту арочной конструкции 1,85 — 1,9 м при ширине в нижней части 3,7 — 3,8 м. При этих размерах не нужно при обшивке поликарбонатом обрезать его листы, величина которых равна 6×2,1 м.

Чтобы при постройке двускатной теплицы использовать трубы по максимуму высота её стенки при угле наклона крыши 30 — 45⁰ выбирается равной 1,7 — 2 м, а ширина — 4 м. Длина ската составит 2,25 — 2,45 м. Перемычки устанавливаются в верхней точке дуг и в средней части скатов. На каждом боку по 2 штуки. Задняя стенка укрепляется двумя поперечинами. На фасаде размещается лудка (коробка, фрамуга) для двери. Исходя из её размера, подсчитывается количество вспомогательного профиля.

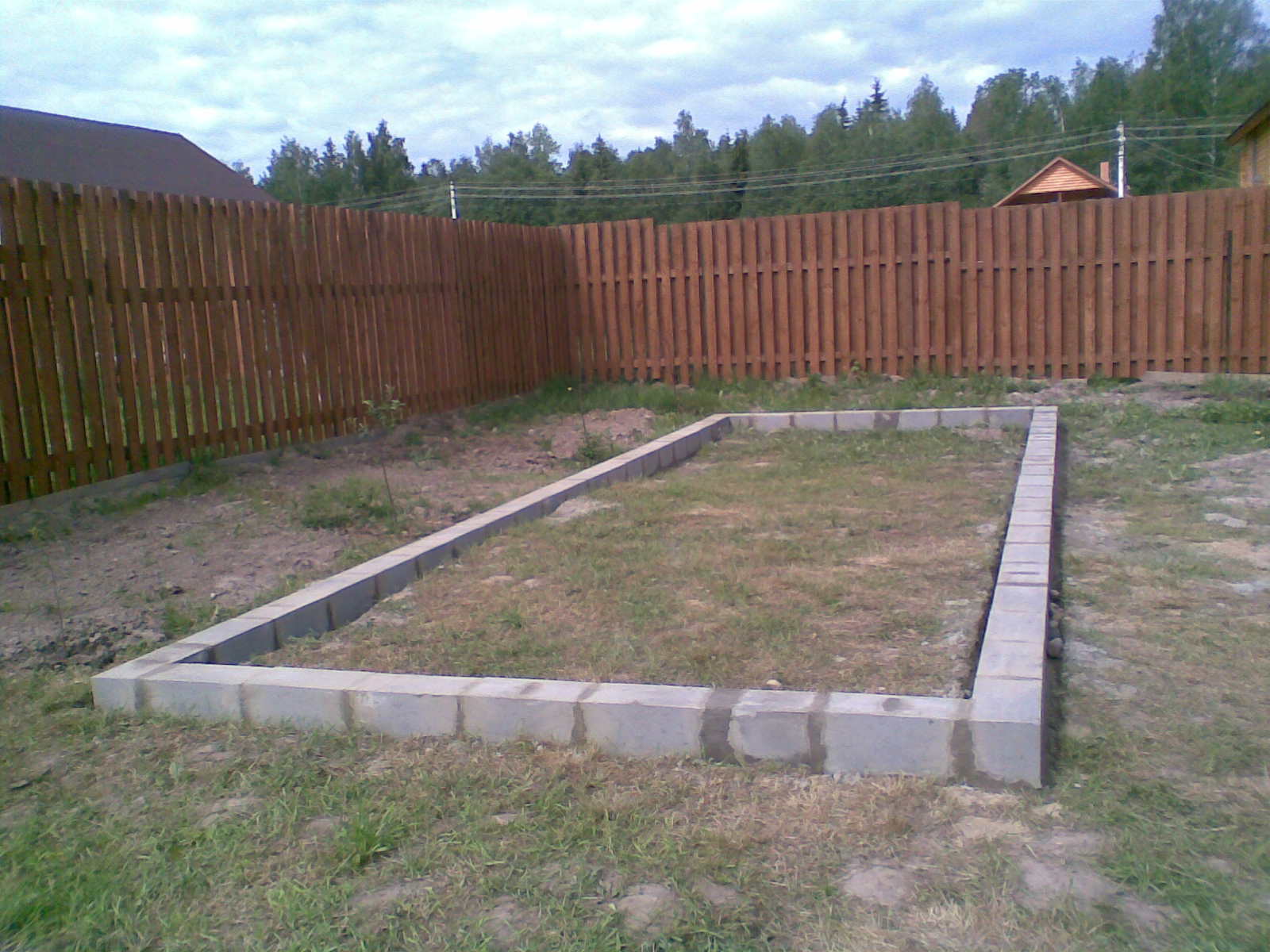

Фундамент для теплицы

В зависимости от массивности конструкции основания теплицы делаются из дерева, кирпича, бетона. Фундамент нужен, чтобы теплицу не опрокинуло ветром и для защиты от проникновения грызунов и других вредителей. Для небольших конструкций его изготавливают из деревянных брусьев.

  1. С выбранного участка удаляются камни, мусор, растительность.
  2. Разметка осуществляется вбитыми колышками соединёнными ниткой.
  3. Если грунт твёрдый фундамент укладывается без заглубления. В противном случае придётся копать траншею на глубину штыка лопаты.
  4. Её дно трамбуется, и на треть высоты засыпается песком или гравием.

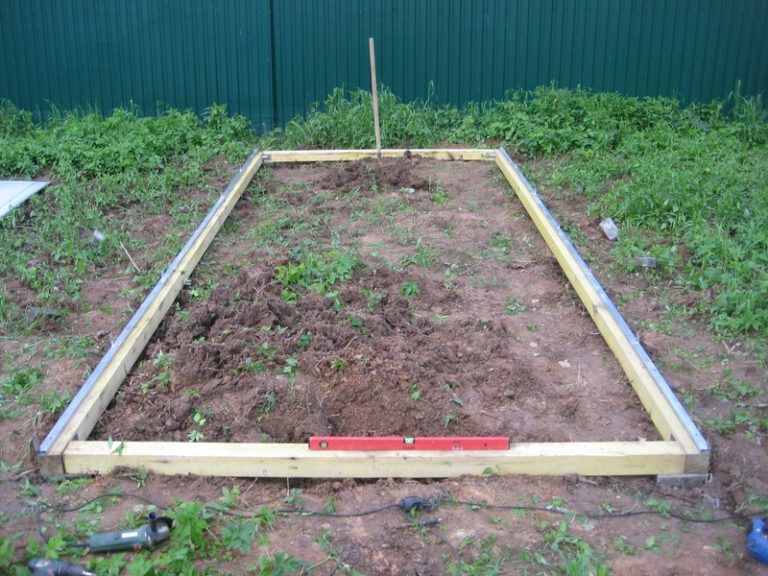

  5. Нарезаются брусья в соответствии с размерами теплицы и пропитываются антисептиком. Можно воспользоваться битумом, медным купоросом, машинным маслом.
  6. Для сборки коробки применяются металлические уголки или длинные саморезы.
  7. После её укладки в траншею производится выравнивание по горизонтали с помощью подсыпаемого песка, земли.
  8. По углам коробки просверливаются отверстия, в которые вставляют метровые металлические прутья и забивают в землю.
  9. Промежутки между стенками траншеи и фундаментом засыпаются, брусья накрываются рубероидом или иным гидроизоляционным материалом.

Для массивных конструкций закладывается упрощённый вариант ленточного фундамента. После очистки и разметки места установки теплицы выкапывается неглубокая, на штык лопаты, траншея. Дно засыпают песком, в грунт забивают закладные из отрезков профиля для крепления стоек. Делать арматурный каркас не имеет смысла, так как даже очень большая теплица не настолько тяжела, чтобы усиливать фундамент. Опалубка изготавливается из обрезков фанеры, досок, листового пластика. После заливки траншеи, пока бетон не схватился, нужно проверить горизонтальность поверхности фундамента и при необходимости выровнять её.

Изготовление каркаса теплицы

Чтобы сварить теплицу арочной формы из профильных труб нужно уметь их сгибать. Эту услугу могут оказать на металлобазе. Вариант с приобретением дорогостоящего специального станка можно не рассматривать. Для изготовления своими руками арочных стоек потребуется шаблон нужного радиуса. Согнуть трубу без деформирования можно тремя способами:

  1. Отрезок нужной длины глушится с одной стороны деревянной пробкой. Через другой конец внутрь засыпается тщательно просеянный песок до полного заполнения. После установки заглушки труба готова к изгибанию на шаблоне.
  2. Если операция производится зимой, вместо песка заливается вода. Когда мороз превратит её в лёд, профиль можно гнуть.
  3. На трубе через равные промежутки болгаркой делаются надрезы глубиной 2/3 от её толщины. Чем меньше радиус — тем больше пропилов. После сгибания все швы завариваются.

Стойки для двускатных конструкций можно собрать из нарезанных по размеру отрезков, но лучше изготовить их из цельных труб. Сначала на середине плети делается угловой вырез и профиль сгибается под углом 60⁰. На расстоянии 1700 мм от концов производятся такие же вырезы позволяющие согнуть трубу на 30⁰. Если зазоры получились большими, в них во время сварки закладываются отрезки проволоки.

Фасадная и задняя стойки с приваренными поперечинами, форточками, дверью устанавливаются в первую очередь. Они должны выставляться по отвесу строго перпендикулярно, иначе возможны перекосы всей конструкции. На бетонном фундаменте их приваривают к закладным, а к деревянному основанию крепят металлическими уголками. После установки промежуточных стоек производится обвязка каркаса стяжками.

Обшивка стенок и крыши

Для покрытия теплиц применяется сотовый поликарбонат толщиной от 4 до 10 мм. Материалом 4 и 6 мм обшиваются сезонные теплицы, а 8 и 10 мм зимние варианты. Чтобы листы не прогибались под весом снега, точки крепления 4-миллиметрового поликарбоната располагаются с интервалом 40 — 50 см, у 6-миллиметрового — 70 см. Для более толстых листов допускается увеличение расстояния до 1 м.

  1. Распаковав листы, нужно определить на какой из сторон есть защитное покрытие.
  2. После разрезания листа на его торец, который будет внизу, наклеивается перфорированная лента, не препятствующая стеканию конденсата по каналам. Герметизация верхнего конца, чтобы в ячейки не попадала дождевая вода, осуществляется скотчем.
  3. Подготовленный лист из поликарбоната крепится к фасаду кровельными саморезами. При использовании варианта с пластиковыми термошайбами нужно предварительно просверлить отверстия на 2 мм больше диаметра винта. Это предотвратит коробление обшивки от теплового расширения поликарбоната при изменении температуры.
  4. Вырезаются проёмы для форточек и двери.
  5. Обшивка задней стены производится аналогично.
  6. Поликарбонат на крышу и бока теплицы укладывается защитным слоем вверх и крепится кровельными саморезами. Соседние листы кладутся внахлёст.

При обшивке полиэтиленовой плёнкой она крепится планками, прикручиваемыми саморезами или специальными для арочных конструкций обручами.

Двери и форточки

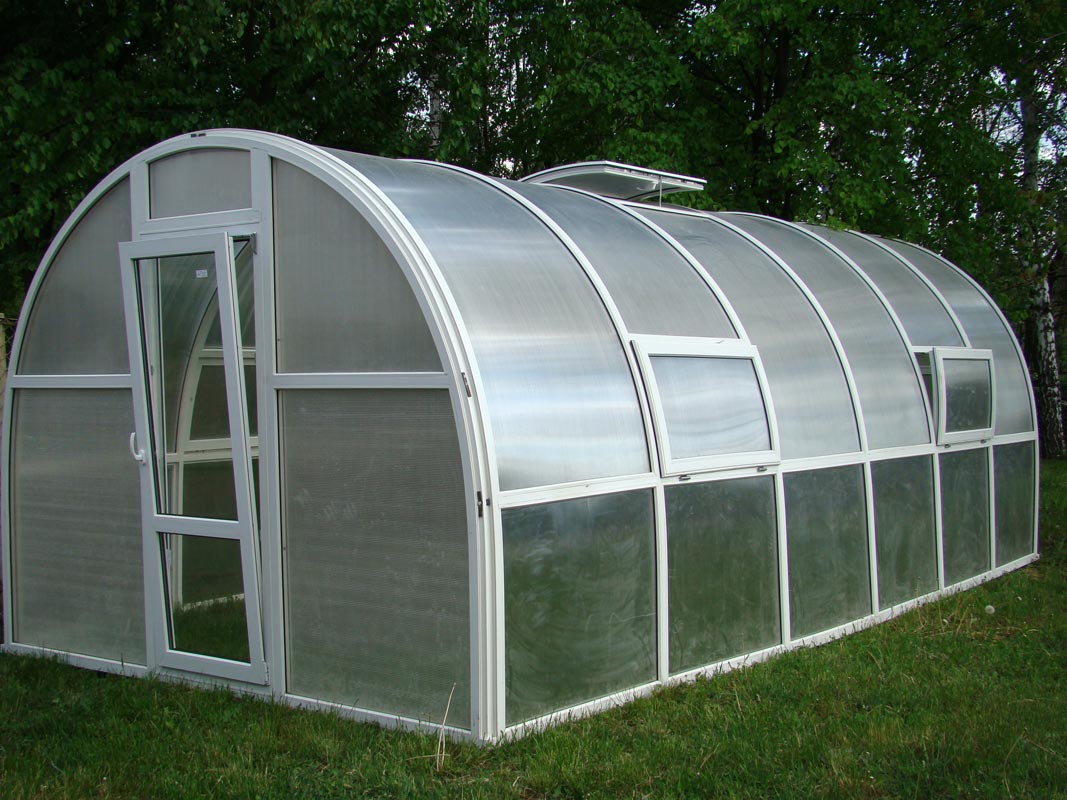

Для эффективной вентиляции теплицы размером 3×6 м необходимо установить 3 — 4 форточки 40×120 см. Схема их расположения должна предусматриваться на стадии проектирования, чтобы не подстраиваться под пролёты готового каркаса. Форточки лучше устанавливать в верхней части теплицы на боковых стенках.

Подготовка начинается с вырезания из обшивки прямоугольного куска поликарбоната. Желательно попасть в проём между элементами каркаса, но достаточно и близко расположенной горизонтальной поперечины. По размерам листа изготавливается каркас для форточки из уголка или профиля. Поликарбонат крепится саморезами, ими же к верхним углам прикручиваются шарниры. Снизу приваривается кусок цепи, которым форточка будет фиксироваться в открытом состоянии.

После удаления напильником заусениц края поликарбоната оклеиваются скотчем. Затем нужно вставить форточку на место и убедиться, что ничего не мешает её движению. После проверки свободные части шарниров крепятся к поперечине.

Сборка двери производится по такой же технологии, но рама усиливается одной или двумя поперечинами. Вставляется в подготовленную при сварке каркаса лудку. Если планируется пользоваться садовой тележкой, ширина делается в 1 м, если нет — достаточно 0,6 м.

Заключение

Самостоятельная сварка теплицы из профильной трубы не так сложна, как кажется на первый взгляд. Для производства работ достаточно иметь инвертор, болгарку, электродрель и уметь ими пользоваться. Прочий мелкий инструмент найдётся у любого запасливого хозяина. При составлении проекта следует учитывать, что применение труб прямоугольного сечения вместо квадратного позволит снизить материалоёмкость на 10 — 20%.

Видео как сделать теплицу своими руками

Как сварить теплицу

Теплица — это практичная конструкция, позволяющая иметь свежие овощи или фрукты от ранней весны до глубокой осени. Располагают ее на приусадебном участке, не далеко от дома. Устанавливают теплицы и на даче. Если соорудить ее больших размеров, то она может быть не только источником бесплатных витаминов, но и приносить дополнительный доход от продажи овощей или цветов. Чтобы сделать теплицу своими руками, чертежи и нюансы необходимо продумать заранее. Оптимальным материалом будет профильная труба 20 х 40 мм. Подробно о конструкциях и этапах создания описано ниже.

Читать еще:  Садовые цветы жарким летом

Что потребуется

Желающему сварить теплицу из профильной трубы своими руками, потребуется заготовить несколько материалов. А именно:

  • металлопрофиль 20 х 40 мм или близкий к этим параметрам, с толщиной стенки 1,2 мм (количество метров зависит от будущих размеров конструкции);
  • уголок с полкой 40мм;
  • навесы 4 шт;
  • анкера диаметром 10 мм и длинной 120 мм;
  • арматура 10-12 мм для армирования основания;
  • цемент и песок;
  • доски для опалубки;
  • листы поликарбоната и термошайбы для их крепления.

Все работы получится выполнить самостоятельно. На этой странице имеется схема разнообразных конструкций и видео по созданию теплиц. Из инструментов понадобятся: сварочный аппарат, болгарка, приспособление для сгибания трубы, дрель, разводной ключ, лопата, молоток. Процесс выполняется в последовательности, описанной в данной статье.

Фундамент

Для того, чтобы теплица прочно стояла и не проседала под тяжестью металла, необходимо создать надежное основание. Это может быть линейный фундамент с армированной конструкцией внутри. Еще на этом этапе нужно определиться с размерами будущей теплицы. Если она делается только для нужд семьи, то «классическим» вариантом является 3 х 4 м. В случае большой семьи можно изготовить конструкцию 3 х 6 или 3 х 8 м. Поскольку длина профильной трубы стандартна — 6 метров, выбор размера должен быть в пользу четного числа, чтобы облегчить деление материала и резку. Когда размеры определены, и свой чертеж составлен, можно приступать к делу.

Копается траншея шириной 300 мм и глубиной 500 — 700 мм. Из досок собирается опалубка, которая будет удерживать стенки фундамента. В нее закладывается каркас из арматуры, которая вяжется проволокой в короб. В раствор из цемента и песка добавляется щебенка и гравий. Все это заливается и оставляется на десять суток, чтобы уплотнится и затвердеть.

На фундамент накладывается нижний периметр теплицы, от которого будет выстраиваться вся конструкция. Профильная труба соединяется по одной прихватке на каждом углу, после чего проверяется равенство диагоналей. Потребуется длинная рулетка. Когда параметры выставлены точно, можно поставить по второй прихватке на каждый угол и обварить эти соединения «крест на крест», чтобы избежать деформирования конструкции и сбоя размеров.

Когда нижний периметр готов, требуется зафиксировать его на бетонном основании. Для этого из уголка нарезаются отрезки по 50 мм шириной, в которых просверливается отверстие на 11 мм. Цельную сторону уголка приваривают к боковой части металлопрофиля так, чтобы отверстие располагалось над фундаментом. Фиксация производится анкерным болтом. Расстояние между элементами крепежа составляет 1300 мм.

Чертежи и форма теплицы

Как можно увидеть на рисунках, теплица своими руками из металлопрофиля, чертежи которой приводятся на этой странице, имеет разнообразные варианты по форме исполнения. В зависимости от выбранного типа конструкции определяется количество материала.

Теплицы могут быть с ровными стойками 2500 мм и прямой крышей. Это напоминает гараж, но с прозрачными стенами. Такая конструкция будет самой простой в монтаже. Более сложные варианты — это прямые стойки 2000 мм и треугольная (двухскатная) крыша. Самым сложным будет создать арочную теплицу. Здесь высота стоек зависит от личного предпочтения и выращиваемых сортов овощей. Чем выше конструкция, тем легче в ней регулировать температуру. Если холодно — то это позволит собирать тепло. Когда очень жарко, можно открыть вентилирующее окно и убрать теплый воздух без переохлаждения растений. Минимальная высота в верхней точке должна составлять 2500 мм. Арочное перекрытие может начинаться от стоек в 300 мм. Но бывают варианты со стойками в 1300 мм.

Установка стоек и перемычек

Стенки теплицы образуются за счет стоек, приваренных к основанию. Этот стык следует сделать по всему периметру приставленного профиля, потому что на него будет оказываться большая нагрузка при ветре. Стойки варятся по углам и через каждые 1000 мм от предыдущей.

Чтобы укрепить металлоконструкцию необходимы связывающие элементы, которые будут соединять стойки по всей высоте между собой. Такие перемычки выполняются из метровых кусков профиля. Но подойдут и полоски металла с толщиной стенки 1,5 — 2 мм и шириной 30 мм. Для надежного каркаса их приваривают через каждые 1000 мм параллельно основанию до верхней точки крыши. Полосы нужно приварить к наружным углам профиля. В последствии, к ним будет удобно крепить поликарбонат.

О крыше

Ровная крыша монтируется как одна из сторон теплицы:

  • привариваются основные балки профиля 20 х 40 мм через каждые 1000 мм (это может быть продолжение линии вертикальной стойки);
  • крепятся поперечины из метровых обрезков или полос металла;
  • фиксируется поликарбонат на термошайбы.

В случае треугольной крыши варится два одинаковых равнобедренных треугольника, по верхним углам которых прокладывается соединительная балка. Ребра жесткости привариваются к верхнему периметру коробки и этой балке.

Для арочной крыши необходимо изготовить приспособление для гиба профиля. Конструкция состоит из двух роликов, соединенных цепной передачей, и приводящейся в движение воротком. Сверху имеется третий ролик, прижимающий профиль благодаря кручению винта. Процесс происходит следующим образом:

  1. Труба загоняется концом в приспособление.
  2. Винтом производится вдавливание прижимного ролика на несколько оборотов. Поскольку расстояние между нижними роликами около 500 мм, сильно прогнуть сразу не получится.
  3. Вращением воротка протягивается труба по всей длине, принимая дугообразную форму.
  4. Чтобы получить арку нужной окружности, эту операцию повторяют несколько раз, периодически подтягивая прижимной ролик.

Для теплицы шириной 3 м, понадобится труба 4,7 м, которая после проката в устройстве примет идеально полукруглую форму. Чтобы арки не разогнулись в последствии, между нижними краями приваривается стяжка. Это обеспечит жесткость и прочность. Между арками тоже накладываются перемычки, как и на стенках.

Двери и окно

Для входа в теплицу изготавливаются двери. Часто их устанавливают на торце посередине или со смещением. Для монтажа потребуется две стойки, которые будут выполнять роль лудки. По внутренним размерам собирается рамка двери, с соблюдением зазоров по краям 3-5 мм. Порожек варить в теплице не обязательно. Крепится только верхняя перемычка между стойками над дверью. Для жесткости рамки потребуется одна вертикальная рейка и две поперечных. Навесы размещаются с той стороны, которая удобна для эксплуатации и полива будущей теплицы.

В верхней точке крыши целесообразно сделать окно для вентиляции и регулировки температуры. Большинство теплиц, если их правильно сделать, хорошо держат тепло, поэтому проблем с переохлаждением не возникает. Но когда солнце сильно припекает днем, температура может становиться опасной для молодых растений. Чтобы обеспечить выход горячего воздуха, нужно открыть окно. Его размеры произвольны, и зависят от формы и размеров крыши. Достаточно рамки 500 х 300 мм и двух навесов, которые позволят быстро проветрить теплицу. Если общая высота металлоконструкции большая, то для удобного открытия окна нужно предусмотреть механизм (удлинитель, разблокирующий засов).

Поскольку в теплице поддерживается определенная влажность, профильная труба быстро покроется коррозией. Чтобы это предотвратить, швы необходимо очистить от шлака и покрасить всю металлоконструкцию шпаклевкой или масляной краской. После высыхания покрытия можно приступать к окончательному этапу — креплению поликарбоната. Он фиксируется на термошайбы, чтобы материал не рвался при температурных расширениях.

Собственная теплица, которую удалось изготовить своими руками, будет приносить эмоциональное удовольствие и вкусные овощи большую часть года. Собрав ее в согласии с приведенной здесь инструкцией, можно обеспечить эксплуатацию в течение 10 лет. Затем, придется сменить только листы поликарбоната и продолжить пользоваться изделием.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
