Системы туманообразования для орошения теплиц

Система туманообразования своими руками в частном хозяйстве.

Монтаж системы туманообразования в частном приусадебном или фермерском хозяйстве помогает решить несколько основных задач:

1. Поддержание необходимой влажности.
2. Поддержание заданной температуры.
3. Внекорневая подкормка.
4. Поддержание влажности

1. Поддержание необходимой влажности.

Для оптимального роста и плодоношения многих культур (помидоры, огурцы, грибы, многие другие) рекомендуется поддерживать определённый уровень влажности. Соблюдение требуемой влажности повышает урожайность и минимизирует риск развития заболеваний.

Однако в условиях закрытого грунта (в теплице, например) требуемая влажность сама собой не будет поддерживаться в течение сезона и тем более круглый год. В зависимости от времени года, погоды, солнечной активности, графика полива и многих других факторов влажность будет меняться в широких пределах.

Значит задача рачительного хозяина взять контроль влажности в свои руки.

От повышенной влажности можно избавиться с помощью вентиляции, но от пониженной влажности можно спастись только с помощью монтажа системы туманообразования, которая за счёт распыления воды в виде тумана повышает влажность до заданной.

2. Поддержание температуры

Летом за счёт солнечной активности температура на улице может достигать высоких значений, а в замкнутых помещениях ещё выше. Высокая температура может нанести вред урожайности культур как в период цветения, так и при вегетации и плодоношении.

Можно и даже нужно понижать температуру в теплице установкой систем затенения и проветривания, но в дополнение к ним используется и система туманообразования. Эффект снижения температуры достигается за счёт испарения распылённой мелкодисперсной воды.

3. Внекорневая подкормка

Система туманообразования может использоваться для внекорневой подкормки и защиты растений: распыления удобрений, микроэлементов, защитных растворов.

Существует два вида туманообразования:

• с высоким давлением,
• с низким давлением

I. Туманообразование с высоким давлением

Отличается очень высоким давлением в магистрали с туманообразователями — выше 20 атмосфер. Все компоненты такой системы рассчитаны на высокое давление, туманообразующие форсунки чаще всего выполняются из латуни. Для создания такого давления необходимо использовать специальную насосную станцию и соблюдать очень высокие требования по фильтрации воды. К тому же высокое давление опасно при небрежном обращении.

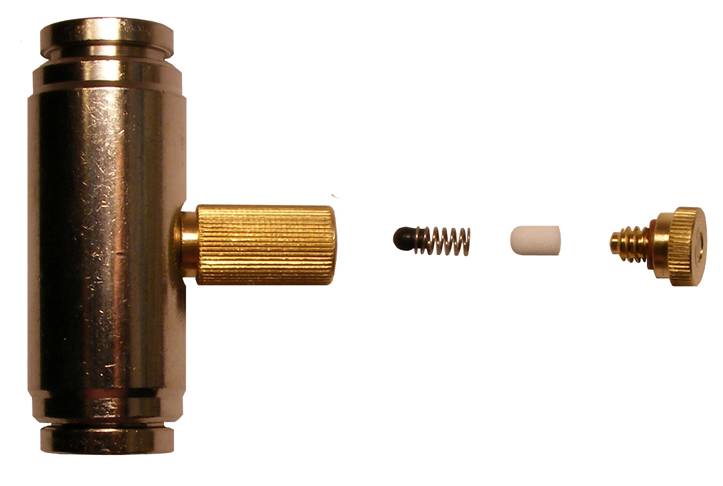

Сопло туманообразования высокого давления

Насос высокого давления для туманообразования

Туман, получаемый в такой системе, соответствует настоящему туману из-за очень мелких размеров получаемых капелек воды, но из-за использования высокого давления стоит такое оборудование и комплектующие очень дорого и применяется на больших промышленных теплицах.

II. Туманообразование с низким давлением

Существует целый класс оборудования для получения тумана, работающего при низком давлении — около 2-2.5 атмосфер.

Конечно назвать полноценным туманом получаемую водяную взвесь от таких систем нельзя назвать. Это скорее не туман, а очень мелкие капли, но для большинства применений этого достаточной особенно при использовании в средних и малых теплицах.

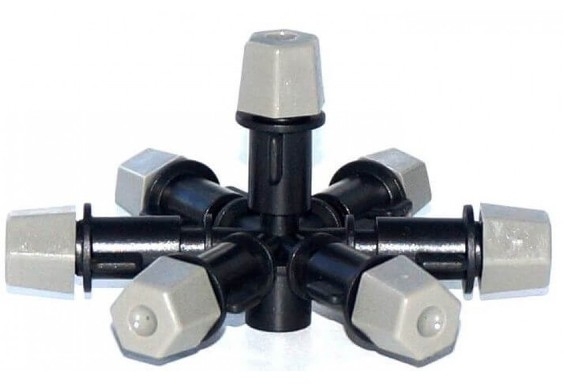

Туманообразователь на 7 сопел

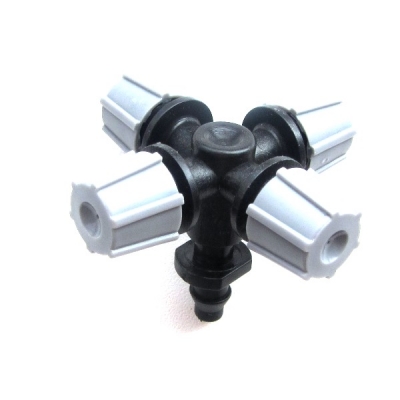

Туманообразователь на 4 сопла

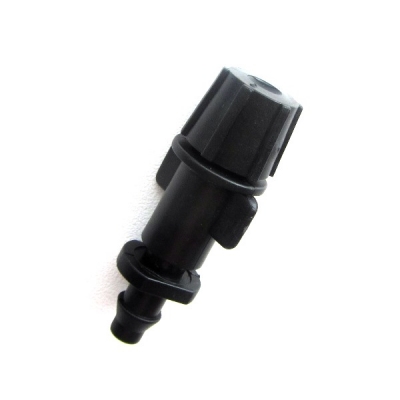

Туманообразователь 1 сопло

Низкое давление, обычная фильтрация воды как для капельных систем полива, стандартные насосы и контроллеры — всё это оборудование стоит вполне разумно.

Поэтому купить и собрать туманообразующую установку с низким давлением может любой владелец теплицы.

Что нужно для сборки системы туманообразования низкого давления:

1. Контроллер — управляет работой системы по расписанию или датчикам,
2. Насосная станция — обеспечивает необходимое давление в магистрали туманообразования,
3. Фильтр — очищает воду и предохраняет сопла от засорения,
4. Магистраль подачи воды — обеспечивает разводку воды по теплице к соплам

1. Контроллер для туманообразования

Автоматический режим работы системы туманообразования обеспечивается правильным выбором контроллера. Контроллер должен обеспечивать выполнение необходимой задачи по поддержанию температуры, влажности и пр.

Главной особенностью контроллера для систем туманообразования является возможность включения подачи воды на секунды. Так как включение туманообразования осуществляется как правило на 10-15 секунд.

В системах туманообразования можно применять только специфические контроллеры, так как обычные таймеры не способны включать подачу воды на секунды.

Специально для таких целей наша компания выпускает контроллер туманообразования Аквастрим Д2. Это надежный контроллер Российской сборки, который имеет специальные режимы работы, необходимые для туманообразования.

Система туманообразования своими руками

Сегодня поговорим о системе туманообразования на садовом участке. «А я еду, а я еду за туманом»… Для кого-то туман – это романтика, но для других , напротив, промозглая осенняя слякоть. Как по разному воспринимается одно и то же природное явление! В городе – это сырость. А на природе утренний туман – возможность пробежаться по росной траве.

Туманообразование для ландшафтного дизайна и садоводства

Для ландшафтного дизайнера система туманообразования – возможность необычного украшения сада. Но для садовода важнее создание оптимального микроклимата в теплице или месте отдыха.

Система туманообразования основана на подаче воды под давлением через специальные форсунки. Минимальное отверстие форсунки 0,2-0,6 мм. Чем меньше диаметр сопла, тем более плотное облако тумана образуется. Размер микрочастиц воды от 3 до 7 микрон

Область применения и решаемые задачи:

В теплице

• С помощью генератора тумана поддерживается уровень влажности. Огородник, включая систему, регулирует понижение температуры воздуха. Именно это создает оптимальный для растений микроклимат. Чем выше влажность, тем ниже температура.
• Через систему увлажнения можно подать раствор микро и макро удобрений для листовой подкормки растений. Следовательно, это будет благоприятно для роста и развития.
• При необходимости, в систему подаются растворы фунгицидов и инсектицидов. Это защитит посадки от болезней и вредителей. При этом гарантировано равномерное распределение препаратов.

В саду и на террасе

• Для очистки воздуха от частиц пыли.
• Охлаждения воздуха в жару.
• Кроме этого, во влажном воздухе насекомым сложно передвигаться: крылья намокают. Следовательно, вы сможете отдыхать на открытой террасе, но комары и москиты не смогут вам помешать.
• При культивации грибов, в частности вёшенки. Для увлажнении воздуха не будет нужды опрыскивать мицелий.
• Создание туманного облака на альпийских горках и у искусственных водоемах. Замечено, что цветы, выращенные с использованием искусственного тумана, имеют более яркую окраску.

Внимание! Наибольший эффект достигается при температуре 30-40˚С. А именно превышение +30˚С губительно сказывается на жизнеспособности пыльцы овощных культур. Следовательно, туман увеличит образование плодов.

Система туманообразования своими руками

Конечно, можно приобрести туманообразователь в интернет-магазинах или в специализированных торговых точках. Но цена на продукт, заставляет задуматься. Минимальная сумма начинается от 55 тысяч рублей. «Продвинутые» тепличники рекомендуют сделать систему туманообразования собственными руками. Для этого необходимо иметь элементарные знания и навыки по сантехническим работам и, естественно, ваше желание.

Система туманообразования высокого давления

При давлении в системе 20 бар возможно получить полноценное туманное облако с микрочастицами воды в 3-5 микрон.

Расходные материалы

Итак, для сооружения конструкции с использованием высокого давления вам необходимы:

• медная или алюминиевая, но ни в коем случае ни железная или пластиковая, трубка диаметром от 4 до 6 мм и длиной, соответствующей размерам вашей теплицы;
• кран для регулировки давления;
• тройники – фитинги, для стандартной теплицы вам понадобится 35-40 штук;
• угловые фитинги;
• для каждого фитинга приобрести форсунки, продающиеся в любом хозяйственном магазине;
• водяной фильтр тонкой очистки;
• насос;
• контроллер-таймер включения подачи воды.

Монтаж системы

После покупки вышеперечисленных материалов приступаете непосредственно к сборке. Теперь все зависит от вашей фантазии, но можно придерживаться следующего алгоритма:

1. Начинать нужно со сборки основной магистрали с фитингами. Фитинги размещаете на равном расстоянии друг от друга, но не чаще 50, не реже 70 см.
2. Кран для регулировки давления в системе устанавливается на основной магистрали. Он будет располагаться после фильтра.
3. К каждому фитингу крепим форсунку.
4. Затем данную конструкцию прикрепляем по периметру к потолку теплицы. На сгибы ставим угловой фитинг. Это нужно чтобы труба не гнулась, и ничто не препятствовало движению воды по системе. Для крепежа можно использовать тонкий металлический тросик или бечевку на роликах.
5. Рекомендовано на конце трубы установить заглушку, но наши соотечественники придумали ноу-хау. К концу трубы крепим кран и резиновую трубку, которую выводим «за борт» теплицы. Это необходимо, чтобы быстрой и качественно промыть систему после работы с удобрениями, средствами для борьбы с болезнями и т.д.
6. Устанавливаем фильтр тонкой очистки воды.
7. И заключительная часть сборки вашей конструкции – подключение насоса. Трубки разводки устанавливаем после фильтра.

Важно! Какая бы ни была чистая вода в водопроводе, колодце или Артезиане, фильтр установить нужно обязательно. Иначе форсунки забьются и быстро выйдут из строя.

Системы с использованием высокого давления дают тончайшее туманное облако. Оно эффектно смотрится в садовом дизайне. Используется в промышленных тепличных комплексах. Но даже изготовленное своими руками оборудование обойдется в довольно круглую сумму из-за дороговизны комплектующих.

Может быть, вас заинтересует система капельного полива? Более подробную информацию о такой системе вы сможете получить из статьи моего коллеги, нажав вот на эту ссылку.

Система туманообразования низкого давления

В разы дешевле стоит смонтированная своими руками система туманообразования с использованием низкого давления. Микрочастицы воды, конечно, будут крупнее, 7-10 микрон. Следовательно, это скорее водяная пыль, но для использования в небольших теплицах вполне подойдет.

Необходимые материалы и комплектующие:

• Контроллер, позволяющий включать подачу воды на короткое время, буквально, на несколько секунд, до четверти минуты.

• Насосная станция для подачи воды в систему с ресивером. Потому, что обычный насос просто может не выдержать частых включений-выключений.

• Фильтр для очистки воды.

• Полиэтиленовая водопроводная труба или слепая капельная ПВХ лента.

Распылительные сопла низкого давления из нержавеющей стали. Диаметр распылителя 0,2-0,6 мм. Диаметр подключения к разъему метиза 6 мм. Давление от 5 до 20 бар. Имеется противокапельный клапан. Таким образом, при выключении насоса, вода из трубы подачи не каплет через сопло.

Порядок работы аналогичен сборке системы высокого давления.

Нельзя сказать, что организация туманообразования – легко выполнимая задача. Но, при наличии мало-мальских технических знаний и навыков, вполне выполнима.

Системы туманообразования для теплиц

Сегодня в тепличном хозяйстве набирают популярность системы туманообразования для теплиц, призванные повысить эффективность выращивания растений в закрытом грунте. Для продуктивного использования такое оборудование необходимо сначала правильно настроить. Улучшить эффективность и экономический эффект теплицы можно за счет контроля температурного режима, влажности воздуха и почвы, количества углекислого газа и других факторов.

Туманообразующие установки не способны улучшать абсолютно все показатели, но они позволяют регулировать температуру и уровень влажности. Только благодаря контролю этих параметров можно достичь высокой продуктивности теплицы, ведь растения буду развиваться в наиболее приемлемых для них условиях.

Как использовать системы туманообразования

Устройства для образования тумана могут применяться на протяжении всего года. Правильно установленная и настроенная система, а также наличие возможности «моментального испарения» тумана позволит поддерживать нужный уровень температуры и влажности в жаркое время. Зимой за счет контроля влажности можно избежать дегидратации растений. Оборудование способно обеспечить оптимальные условия для развития растений, при этом не допустит скопления излишней влаги.

Обустройство теплицы или оранжереи туманообразующей системой позволит значительно поднять продуктивность. Растения смогут активней развиваться на всех этапах своего роста, начиная с укоренения или прорастания семян. В сравнении с классическими системами орошения, оборудование для образования тумана может обеспечить оптимальные условия с правильным и эффективным распределением влаги в теплице. Использование туманообразующих установок обойдется дешевле других вариантов автополива, при этом эффективность будет на высоком уровне.

В теплицах и грибницах важно соблюдать необходимый микроклимат, благодаря чему количество получаемой продукции может существенно возрасти. Поэтому установка систем создания тумана здесь будет крайне целесообразной. Поддержание необходимого температурного режима и уровня влажности способствует более активному росту, что и является показателем производительности. При оснащении системы специальным устройством с удобрениями можно сразу будет подпитывать растения нужными микроэлементами, а это еще больше увеличит эффективность и сэкономит немалое количество времени.

Автоматизация и регулировка образования тумана

Автоматизировать весь процесс регулировки уровня влажности воздуха помогут специальные датчики и контроллер. Благодаря контроллеру можно выставить определенный график режима влажности, который будет учитывать этапы развития грибов или других растений. Также снижение температуры в жаркое время благоприятно влияет на развитие культур. Автоматизация не только повышает производительность, но и экономит трудозатраты. Установки такой системы часто бывает недостаточно для полноценного полива растений. Части её сочетают с установкой капельного полива.

Из оборудования специалисты рекомендуют бренды NDJ и Agro Rain. Микроспринклеры, позволяющие создать туман для увлажнения и понижения температуры в теплице, производит бренд NAAN DAN JAIN. Особенно востребована модель Super Foger , представленная в двух вариантах – на 2 выхода и на 4 выхода. От количества выходов зависит зона покрытия, она может составлять соответственно площадь 1,5 на 3 метра, или же 3 на 3 метра. Несколько дешевле обойдётся продукт Agro Rain, модель MJ1301A.

В одной системе автополива можно сочетать несколько методов и способов доставки влаги. Применительно к данной теме стоит остановиться на капельном поливе. Капельное орошение может быть подземным – тогда растение получит влагу непосредственно к корням, а система туманообразования позаботиться о вегетативной части культуры. Такое сочетание сделает растения полностью здоровыми, к тому же, при капельном поливе в воду можно вводить удобрения и различные средства для защиты растений.

Туманообразование в аэропонике

Сегодня все активней начинают использовать новый метод выращивания культур, который называют аэропоникой. Данный способ предполагает выращивание растений не в земле, а навесу – в воздушной среде. Все необходимые микроэлементы и полезные вещества поступают к корням в виде аэрозоля.

При использовании аэропонного метода растения обычно подвешены в воздухе в закрытом либо полузакрытом пространстве. На их открытые корни, распыляют специальный раствор, включающий в себя все необходимые микроэлементы и полезные вещества. Это делается с определенной периодичностью и дозировкой. Более современное решение представляет собой питание корней за счет их расположения в тумане, насыщенном полезными элементами.

Производить водный аэрозоль для аэропонных систем можно с помощью туманообразующих установок. Это оборудование будет питать корни влагой с необходимой периодичностью. Верхнюю часть растений (листья, стебли) укладывают на стеллажи, при этом корни находятся в закрытом пространстве. Специальный распылитель, направленный в сторону корней, подсоединяется к насосной установке. Раствор закачивается насосом из накопительного резервуара. Подпитка корней осуществляется в автоматическом режиме с определенной периодичностью. Рассаду питают каждые 5-10 минут, а уже взрослые экземпляры подпитывают приблизительно через 20 мин.

Если раствор не будет поступать своевременно, то это негативно отразится на любой разновидности растений. Туман представляет собой мелкодисперсные частицы раствора с питательными элементами. Он окружает корни и подпитывает растения нужными микроэлементами. В моменты прекращения питания корневая система насыщается кислородом, что возможно благодаря её нахождению на открытом воздухе.

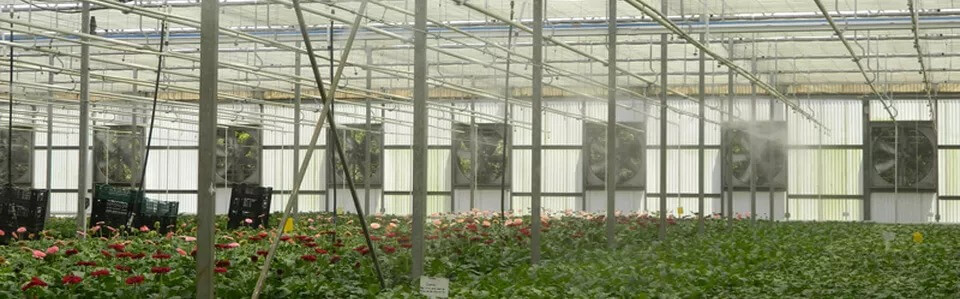

Системы увлажнения и охлаждения в теплицах и оранжереях

Система туманообразования для теплиц, оранжерей и зимних садов

Системы для туманообразования все чаще становятся привычным оборудованием для применения в тепличном хозяйстве, в оранжереях и зимних садах.

Для получения высокого урожая в тепличном хозяйстве культурам следует создать оптимальные условия для роста. Во многом они зависят от температурно-влажностного режима в теплице. Одно из актуальных решений этого вопроса, доступное по стоимости установки и энергозатратам — это использование систем испарительного охлаждения и доувлажнения.

Системы туманообразования создают заданный микроклимат во всем объеме помещения, поддерживают температуру и влажность на комфортном для растений уровне. Чаще всего это тепличные культуры — помидоры, огурцы, салаты, цветы, сладкий перец, пекинская капуста и другие.

Используя туманообразующие системы, появляется возможность обеспечить высокую плотность посадки растений без опасения развития болезней и однородности урожая. Таким образом, использование туманообразующих систем позволяет существенно увеличить производительность в оранжереях и теплицах.

1. Насос высокого давления;

2. Шкаф управления;

Позволяет управлять несколькими зонами или теплицами одновременно. Распылять влагу можно через заданные промежутки времени или на основе показаний датчиков. Ежедневно собирает и анализируют информацию, на основе их вычисляются средние значения температуры и влажности. Таким способом можно поддерживать стабильный микроклимат в теплице в любое время суток.

3. Блок водоподготовки;

На основе анализа источника воды подбирается система водоподготовки.

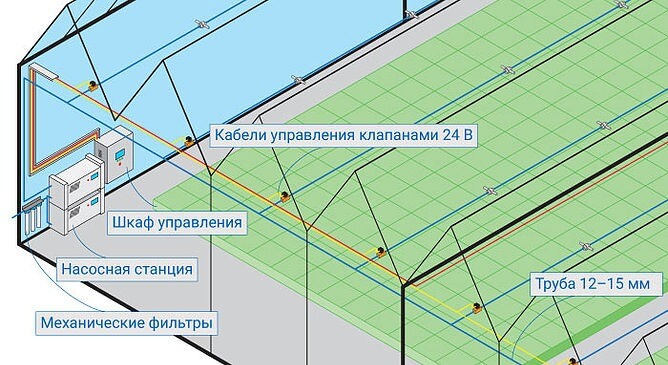

Схема составлена на основе материалов с сайта компании Technocooling.ru

4. Магистрали высокого давления с распределённой сетью форсунок;

Плотность расположения форсунок напрямую зависит от площади и объема теплицы, средней температуры, уровня относительной влажности и интенсивности воздухообмена.

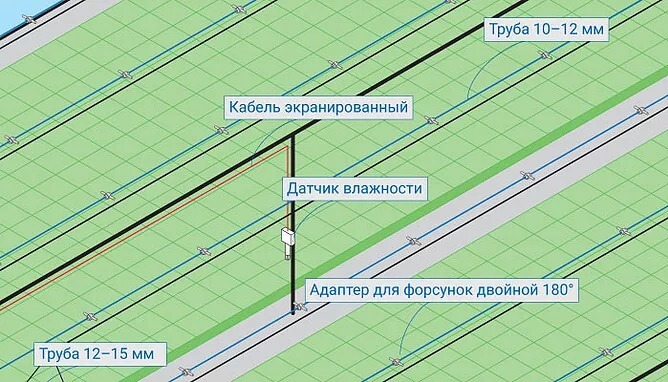

Схема составлена на основе материалов с сайта компании Technocooling.ru

5. Система датчиков.

Термо- и гигростаты делают замеры температуры и относительной влажности. На основе этих данных система принимает решение: включить или отключить распыление влаги через форсунки.

Преимущества использования систем испарительного охлаждения и доувлажнения в теплицах

• Повышение производительности теплицы за счет ускорения роста растений;
• Снижение брака на 2–3 %. Давление в 70 атм., исключает образование капель воды на растениях, что положительно сказывается на качестве будущего урожая;
• Возможность успешно заниматься возделыванием чувствительных культур – тропических, отдельных видов цветов и зелени;
• Уменьшение потребности в затенении растений. Для культур становятся менее опасными прямые солнечные лучи;
• Обеспечение одинаковой высокой производительности теплицы в любое время года. Благодаря свойству «мгновенного испарения», система может гарантировать охлаждение и увлажнение летом. Одновременно эта же система предотвращает дегидратацию растений зимой;
• Увеличение эффективности переопыления культур за счет активизации переноса пыльцы.

• Экономичны на этапе установки и последующей эксплуатации. Модульная система сборки позволяет выполнить монтаж с минимальными усилиями. А многозонный принцип обеспечивает попеременное обслуживание нескольких теплиц или зон в соответствии с заданной программой;
• Вместе с туманом в автоматическом режиме с помощью дозирующих насосов можно закачивать: фитогармоны, химзащиту, удобрения, белковое питание, регуляторы роста и другое. Растения впитывают вещества через листья, таким образом, расход вещества получается намного экономнее;
• Гарантия заданного уровня влажности;
• Высокая эффективность распыления воды позволяет уменьшить общий расход воды на полив растений и систему туманообразования;
• Гарантирует заданный уровень влажности;
• Системы туманообразования не влияют на окружающую среду за пределами теплицы, а внутри нее не меняют концентрацию углекислого газа в воздухе и содержание влаги в грунте.

Компания ТуманТек сделает грамотный расчёт туманообразующей системы для Вашей теплицы, учитывая следующие условия:

• вид/тип выращиваемой культуры;
• площадь и объём теплицы;
• исходные температура и относительная влажность в летний и зимние периоды внутри и за пределами теплицы;
• кратность воздухообмена;
• требуемые температура и относительная влажность;
• индивидуальные особенности тепличного хозяйства.
