Самооткрывающиеся форточки в теплице своими руками

Автоматическая форточка для проветривания теплицы своими руками

Хотя слово «теплица» происходит от «тепло», перегрев растений в ней куда опаснее их охлаждения. Вот почему так необходимо элементарное проветривание теплицы, которое гоняет застоявшийся воздух, регулирует влажность (что особенно важно для помидоров и огурцов) и закаливает рассаду. Правда, бегать по нескольку раз на день для поднимания-закрытия форточек хочется не каждому. А потому кто-то пристраивает для этого дела тещу с жердом, а кто-то делает автоматические форточки для теплиц своими руками. Все достаточно просто на самом деле: немного школьных знаний по физике, хорошие схемы и наши советы — и собственноручно сделанная форточка-автомат даст фору любой дорогой магазинной.

Как сделать небольшой гидравлический автомат?

Гидравлическая форточка-автомат для теплицы – устройство несложное и понятное даже ребенку. Конечно, поднять крышу теплицы оно не сможет, зато с успехом откроет форточку практически любого размера и веса. Само устройство достаточно просто и по изготовлению, и по сборке.

Как это работает? А вот как. Герметичная металлическая тара от нагрева прямыми солнечными лучами станет передавать свое тепло внутрь, воздуху и жидкости. Расширяясь, жидкость создаст внутри тары давление, и перетечет, таким образом, в другую тару меньшего объема – литровую банку. Под весом баночки створка форточки станет опускаться через блок, передавая усилие ей в точке крепления тетивы. Как только воздух охладится внутри теплицы, произойдет обратный процесс.

А самое приятное, что изготавливается такое устройство для автоматического проветривания с минимумом расходов. Итак, в ход пойдут:

пустая металлическая четырехлитровая тара из-под автомобильного масла;
пробка из плотного пенопласта или резины (можно использовать и металлическую, специально заказанную у знакомого сварщика) для герметичного закрывания;
трубки для переливания жидкости, которые могут быть пластмассовыми или алюминиевыми.

Длину каждой нужно рассчитывать так, чтобы снаружи можно было легко одеть гибкий и тонкий резиновый шланг, а внутри она не смогла касаться дна емкости. Сами трубки можно либо припаять к таре, либо изготовить резьбу и закрепить их двумя гайками – тогда трубка должна быть короче, но обязательно потом находиться в жидкости. Итак, вот сам процесс изготовления автоматической форточки для теплицы:

Шаг 1. В подготовленную пустую герметичную тару нужно вставить трубку.

Шаг 2. Тара заполняется жидкостью примерно на 40%. В качестве жидкости можно использовать тосол, воду и даже автомобильное отработанное масло.

Шаг 3. Заливную горловину нужно плотно закрыть и жестко закрепить на верхней перекладине теплице – так, как удобно.

Шаг 4. В малой таре также необходимо вставить трубку, и в крышке просверлить отверстие диаметром 2-4 мм. К слову, чем меньше получится отверстие, тем меньше будет испаряться потом жидкость.

Шаг 5. Через трубу заливается жидкость немного выше, чем уровень перекрытия нижнего отверстия трубы – где-то на 1 см.

Шаг 6. Теперь нужно закрепить шов, который соединяет с помощью тетивы малую емкость и нужную точку фрамуги.

Шаг 7. С помощью мягкого резинового шланга емкости соединяются в одну систему.

Осталось теперь только настроить устройство проветривания. Делать это нужно только при нормальной температуре, когда форточка закрыта. Путем проб и ошибок необходимо отрегулировать автомат, уравновешивая при этом силу открывания самой форточки с весом наполняемой ею жидкости. А вот чтобы можно было открывать автоматически более тяжелые форточки, необходимо увеличить вес баночки еще одни грузом, при этом никак не меняя имеющееся соотношение наливаемой жидкости.

К слову, если груз подобрать правильно, то можно будет легко с помощью всей конструкции открывать и достаточно массивные форточки. А, чтобы сама форточка закрывалась под своим весом, ее нижний брусок нужно сделать тяжелее верхнего либо сместить центр вращения от середины на 5 см вверх.

В общем автоматическое открывание форточки в теплице может самых разных вариантов, и приведенный пример – попросту лишь самый удобный. Главное – не забывать раз в 20 дней наливать в емкость немного машинного масла – оно необходимо для уменьшения испарения жидкости.

Но, если личная теплица – отнюдь не маленьких размеров, проветривать ее одной только форточкой будет проблемно. Ведь в жаркие дни важно, чтобы более прохладный воздух снаружи попадал достаточно быстро, и температура внутри не зашкаливала. А для этого уже нужно приоткрывать как минимум раму с площадью 5 квадратных метров. И для этой цели по выше описанному принципу точно также можно сделать своими руками более серьезную гидравлическую систему проветривания, затратив на все не более 2000 рублей. Попросту емкость нужно разыскать через знакомых побольше, и идеален в этом плане гидроцилиндр от шасси самолета. В итоге вся конструкция автомата-проветривателя получится около 100 кг, зато исправно трудиться она будет далеко не один год, не требуя никаких особых хлопот.

Самый простой автомат для маленьких конструкций

Для совсем небольших теплиц можно сделать крайне примитивное, зато надежное устройство для автоматического закрытия и открытия форточек. Это будет простой гидроцилиндр, который прекрасно работает на самом обыкновенном машинном масле, даже грязном. И работает точно и эффективно. Для этого в него необходимо налить 800-1000 г масла и поставить под крышу теплицы или парника. Как только температура воздуха в теплице станет подниматься от 20° до 35°, поршень легко поднимет над собой часть крыши теплицы на все 15 см, которая может весить до 10 кг. Т.е. без проблем в жаркие дни будут подниматься 2-3 соединенные вместе рамы. И сделать такой гидроцилиндр легко – главное только, чтобы между стенками и поршнем конструкции не просачивалось масло, но поршень не двигался слишком туго. А в общем работа такого гидроцилиндра безотказна – только станет повышаться температура внутри теплицы, тут же рамы приоткроются, только набегут тучи – закроются.

Только изготавливать ту или иную модель автоматического гидравлического устройства для проветривания нужно исходя в первую очередь от размеров и особенностей конструкции самой теплицы. Подробнее читайте в статье: Термопривод для теплицы: обзор 3-х вариантов самоделок для авто-проветривания.

Автоматическая форточка с помощью пластиковых бутылок

Отлично себя также зарекомендовала сегодня простая система автоматического проветривания, для которой всего-то и нужно, что пару использованных пластиковых бутылок из-под газировки. Зато работает такая система на удивление исправно и давно уже проверена не в одной теплице. Итак, вот что нужно делать.

Шаг 1. Изготовление деталей

Для сооружения этой необычной системы понадобятся пластиковые бутылки на 1,5 литра и на 6 литров. В их крышках нужно установить штуцеры для тонкой трубки от медицинской капельницы. Можно приклеивать и сами детали капельницы к крышкам с помощью элоксидки. Главное – чтобы две бутылки потом свободно сообщались друг с другом через эту трубку.

Шаг 2. Конструирование окна

В парнике или маленькой теплице нужно сделать окно по типу мансардного, где ось будет приходиться на середину рамы. Нижнюю сторону такого окна следует сделать немного тяжелее, чтобы потом все окно закрывалось под собственным весом. А крепить его можно и горизонтально на крыше парника, и вертикально на торцевой стене – здесь уже как будет удобнее. А вот на более легкую и короткую верхнюю часть окна нужно повесить малую бутылку – она и будет открывать окно, как только в нее поступит вода из большей.

Читать еще: Сколько живут декоративные кролики в домашних условиях как определить возраст

Шаг 3. Подвешивание бутылок

Подвешивать бутылки нужно отверстиями вниз. В большую нужно залить 1 литр воды и накрутить крышку. А в малой – сделать возле донышка маленькую прорезь, чтобы воздух выходил и входил свободно.

Шаг 4. Регуляция точки температуры открытия окна

Чтобы отрегулировать точку температуры, на которой и работает открытие форточки, необходимо определиться с высотой подвеса большой бутылки – чем выше она окажется, тем раньше окно и откроется. Кроме того, можно создать изначально и давление в 6-литровой бутылке, перевернув ее пустую с крышкой отверстием кверху, залив воду через малую бутылку и подвесив в рабочее состояние снова отверстием вниз.

Днем 6-литровая бутылка станет нагреваться, воздух в ней расширится в объеме и вытеснит воду в малую. Вода в малой бутылке превысит по массе более тяжелую, окно откроется, а вечером, когда станет прохладнее, большая бутылка остынет и всосет в себя воду из малой, благодаря чему окно под собственной тяжестью закроется. Самое главное, чтобы соединяющая бутылки трубка висела всегда свободно, не зависимо от положения окна, и ее не задевали подрастающие растения (особенно огурцы).

Вот такие нехитрые способы были придуманы нашими соотечественниками и успешно опробованы на своих теплицах.

Упростите себе жизнь при помощи автоматического открывателя форточек для Вашей теплицы!

Погода очень переменчивая вещь, последнее время часто огорчают ее проявления. Чтобы сохранить урожай, многие устанавливают на своих дачных участках парники и теплицы. Да, это защита от ветров, осадков, резких понижений температур, но как избежать перегрева? Вовремя проводить проветривания. Но не все дачники могут круглосуточно находиться на своем участке. Не у всех есть соседи-пенсионеры, покидающие свой огород лишь изредка, которым можно доверить столь важное дело, как проветривание Ваших парников. Установка автоматических форточек для теплицы решит эту проблему.

Виды систем для проветривания

Системы для проветривания могут быть:

Энергозависимые (электрические, на солнечных батареях, работающие от других источников энергии);

Простой принцип действия заключается в срабатывании автомата при изменении температуры в парнике, происходит автоматическое открывание проветривателя в теплице. Такие системы достаточно мощны, эффективны, но компактны, некоторыми из них можно управлять через интернет, прочие оснащают таймером, они удобны в управлении, но и более дороги, относительно прочих, а также зависят от перепадов напряжения в сети. За несколько часов отсутствия электричества, садовод рискует остаться без урожая.

Автономные (приводятся в действие за счет свойств материалов, из которых изготовлен или заполнен механизм, при повышении-понижении температур, специальных пластин, гидравлических цилиндров, пневмоприводов).

Наиболее надежные и более доступные по стоимости — гидравлические автоматы для проветривания теплицы. Они состоят из рычагов и цилиндров с датчиком, в зависимости от показаний которого, происходит процесс движения.

По типу сообщающихся сосудов: две емкости (одна в парнике, другая вовне) соединены шлангом. При нагревании воздуха в цилиндре внутри теплицы, жидкость, находящаяся в нем, выдавливается в емкость, расположенную снаружи. Эта емкость, подобно гире, тянет рычаг вниз, способствуя открыванию фрамуги. Обратный процесс аналогичен: воздух остывает, вода всасывается обратно, гиря-цилиндр внутри теплицы становится тяжелее, как следствие — форточка закрывается.

Но и здесь тоже имеется ряд минусов:

При быстром понижении температуры, автомат срабатывает не сразу;
Не рекомендовано использовать устройство для форточек, расположенных по скатам укрытия;
Зависимость от перегрева (рычаг должен срабатывать от температуры воздуха внутри парника, а не от прямых солнечных лучей; оснастите механизм защитным козырьком).

Биметаллические системы также относятся к автономным. Принцип их действия в изгибании металлических пластин. При нагревании и охлаждении, они меняют форму и способствуют автоматическому открыванию и закрыванию теплицы. Такие устройства имеют маленькую мощность.

Отдавая предпочтение одной из систем автоматического открывания форточек, стоит учитывать устойчивость электрических сетей на данном участке, сроки эксплуатации механических деталей, мощность оборудования.
В целях безопасности следует закрепить фрамуги проволокой, либо цепочкой для защиты от резкого ветра.

Выбираем места установки автоматических форточек для теплицы

Как правило теплый воздух поднимается вверх, поэтому устанавливать люки необходимо на скатах или крыше конструкции, лучше всего на разной высоте. Это снизит вероятность сквозняков и создаст более благоприятный микроклимат внутри. Кроме того, таким образом расположенные фрамуги, будут независимы от боковых порывов ветра и защищены от повреждений при резком захлопывании.

На теплицу 3-4 метра стоит установить два проветривающих отверстия, для более крупных строений, потребуются проемы каждые 2 погонных метра. Причем их размер должен составлять около одной четвертой — одной пятой части площади строения.

Обратите внимание на ориентировку по сторонам света и климат: для парника, стоящего с севера на юг, а также в районах с высокой влажностью воздуха, важность проветривания стоит значительно острее.

По поводу установки автоматической форточки неподалеку от входа в теплицу, мнения садоводов расходятся. Кто-то считает, что это позволит избежать сквозняков, кто-то не видит необходимости оснащать указанное пространство системой автоматического проветривания, достаточно приоткрытой входной двери.

Теперь нужно определиться: приобрести готовую систему или соорудить автоматический открыватель форточки для теплицы своими руками.

«Дуся-Сан». Средняя температура колеблется от +16 до +25 градусов по Цельсию. Вес поднятия не более 7 кг.

Преимущество заключается в большей мощности — до 100 кг

«Термовент». При прочих равных условиях, фрамуга открывается шире, почти до полуметра вверх.

Обратите внимание, что некоторые агрегаты, подходят лишь к конструкциям определенного производителя.

Минусом готовых устройств является их стоимость. При условии необходимости установки на каждую теплицу (на участке их не менее двух, а еще парники) 3-5 автоматических систем, выходит крупная сумма.

Поэтому большинство садоводов-огородников самостоятельно изготавливают и устанавливают автоматы для открывания своих теплиц из подручных средств. Но самое главное хенд-мейд процесс дает возможность проявить свои творческие таланты.

Процесс изготовления автоматической форточки для теплицы с гидравлическим термоприводом своими руками

Разметка;

Определите места расположения форточек, отметьте отверстия. Они должны быть между несущими элементами конструкции теплицы.

Важный момент: Возможно придется изготовить дополнительно раму для форточки и зафиксировать ее на общем скелете строения (для этого используйте деревянный брус или металлический уголок).

Если расстояние совпадает по размеру, достаточно прикрепить стопоры, для фиксации форточки.

Вырежьте в отмеченном месте парника отверстие под будущую форточку, ее размер должен быть немного меньше изготовленной фрамуги (по 5 мм с каждой стороны достаточно). Предварительно фрамугу обтяните пленкой или закрепите поликарбонат.

Установите фрамугу в раму. Конструкция должна двигаться свободно, без приложения больших усилий.

Сборка и монтаж гидравлического автомата своими руками;Необходимые материалы:
- Две емкости разной вместимости с плотно закрывающейся крышкой (подойдут стеклянные банки, используйте пластиковые ведра с крышками, либо бутылки), разность объемов 2-4 литра;
- Кусок шланга или резиновой трубки (достаточно 1-1.5 м);
- Деревянный брусок, размеры которого определяются по величине окна, а сечение и веса форточки, и меньшей банки (это будет обратный противовес);
- Фиксатор деталей между собой, герметик;
- Проволока (для закрепления емкостей).

Налейте воду в больший сосуд (по объему меньшего). Зафиксируйте крышку на емкости, проделав сверху отверстие. Вставьте один конец шланга в отверстие крышки, протолкните так, чтобы до донышка оставалось 1-2 см. Оставшийся конец аналогично введите во вторую емкость. Зафиксируйте трубку в крышках обоих сосудов термоклеем. При помощи проволоки закрепите конструкцию. На внешней стороне фрамуги прикрепите деревянный брусок.

Установка автоматического пневмопривода своими руками;

Поршень с цилиндром (возможно изготовление из дерева);
Шкив;
Упругий шнур;
Два резервуара для воздуха, один из которых должен быть упругим, но крепким (подойдет резиновый мяч), а второй лучше металлический (канистра);
Шланг или кусок гибкой трубки;
Коромысло;
Машинное масло.

Заполните маслом металлическую емкость (хватит 1-1.5 литра). При помощи резиновой трубки соедините с упругой емкостью, которая крепится к поршню с цилиндром.

Нагреваясь, воздух из металлического цилиндра поступает в упругую емкость, она надувается, выталкивая поршень из цилиндра, который приводит в действие наклон коромысла. Закрепленный на коромысле шнур натягивается, а прикрепленная к нему с другой стороны форточка автоматически открывается.

Обратный процесс аналогичен: воздух остывает, упругая емкость сдувается, поршень возвращается на место, тянет за собой коромысло и упругий шнур ослабевает. Форточка в парнике автоматически закрывается.

Автоматический проветриватель для теплицы своими руками с использованием биметаллических пластин.

Доска. Толщиной 25 мм;
Полоса металла;
Соединительные элементы.

Обе составляющие крепятся к полу теплицы и соединяются друг с другом. Между доской и металлической полоской примерно в центре закрепляется брусок. Металлическая пластина крепится к форточке теплицы. Установка завершена.

Под действием тепла, металл начинает изгибаться, но так как полоса зафиксирована снизу, все движение происходит с верхним концом, который автоматически выталкивает форточку наружу.

Настроить на правильную работу самодельные автоматические открыватели форточек для теплицы можно лишь методом проб и ошибок. Возможно придется долить воды, заменить емкости или усилить противовес. Дерзайте, идеи есть, а их воплощение в жизнь зависит от полета Вашей фантазии!

Автомат для открывания теплиц, промышленный или сделанный собственными руками, это открытие для всех садоводов. Он значительно упрощает жизнь, экономит время и деньги на бензин (не придется 2 раза в день приезжать на дачу только чтобы открыть или закрыть теплицы), и облегчает процесс выращивания урожая.

Автоматический открыватель форточек для теплицы

Хорошо работающая тепличная вентиляционная система — залог хорошего урожая. При очень сильном проветривании или при плохом воздухообмене растения могут погибнуть. Поэтому лучшим вариантом для равномерной циркуляции воздуха в теплице будет установка автомата для проветривания и открывания форточек.

Оптимальное количество

При благоустройстве теплицы встаёт резонный вопрос — сколько нужно форточек для правильного воздухообмена. Опытные специалисты советуют устанавливать одну фрамугу на два м/п. Размер фрамуги при этом должен быть 900*600 мм. Если строение три или четыре метра — их делается 2 штуки. Принято считать, что полноценное проветривание тепличного помещения будет осуществляться в том случае, если общая площадь проёмов для циркуляции воздуха будет составлять около 20–25% от всей площади теплицы.

Если в конструкции теплицы предусмотрены перегородки, которые разделяют её на несколько частей, то для правильной циркуляции воздуха форточки, а также двери устанавливаются в каждой секции.

Правильное расположение

Форточки необходимо располагать вверху конструкции, так как тёплый воздух поднимается кверху. Их монтируют в крышу или делают проёмы, отступая на 2/3 от основания конструкции в высоту.

Если теплица устанавливается на солнечной стороне в направлении по коньку с востока на западную сторону, то вполне достаточно двух или трёх открывающихся фрамуг на конструкцию шесть метров длиной. Хотя в регионах, где повышенная влажность или на сырых участках, желательно предусмотреть большее число форточек.

Даже в случае приобретения готовой теплицы, где все элементы предусмотрены проектом и просчитаны специалистами, нужно учитывать местные условия при её монтаже. При повышенной влажности следует устанавливать дополнительные форточки.

Форточки на тепличной крыше

Открывающиеся фрамуги, расположенные вверху, снижают вероятность образования сквозняков. Опытные садоводы-огородники не рекомендуют располагать открывающиеся элементы в прямой близости от входной двери во избежание сквозняков, а также предотвращении захлопывания фрамуг при порыве ветра. Изначально проём следует сделать в середине постройки (по длине), а затем расположить форточки на равноудалённом расстоянии от него.

Достоинства автоматического открывателя

Автоматический открыватель форточки, предназначенный непосредственно для теплиц, позволяет качественно проветривать помещение без участия человека, тем самым значительно облегчая труд огородников и высвобождая им ценное время. Даже во время отсутствия человека автоматический открыватель форточек позволяет защитить тепличные насаждения от переменных погодных условий. Это сильно снижает риск их потери, повышая вероятность хорошего урожая.

Основные виды систем проветривания тепличных помещений

Автоматы и устройства для проветривания бывают следующих типов:

Электрические. Такие приводы могут быть предназначены для открывания дверей (автоматическое открывание теплицы, механизм автоматического открывания дверей), а также форточек в тепличном помещении. Они оснащаются тепловым реле и вентилятором. Если температура повысится, то реле автоматически среагирует на колебание и включит вентилятор. Электрические открыватели бывают разными по мощности.

Это зависит от размеров и массы двери или фрамуги. Автоматические форточки в теплице, которые работают от электричества, наиболее приспособлены к температурным колебаниям. Это связано с высокой чувствительностью реле, которое реагирует даже на небольшие тепловые изменения окружающей среды как своеобразный амортизатор.

При необходимости присутствует возможность программирования устройства на любой режим. Хотя заранее нужно позаботиться о резервном питании. Иначе при отключении электроэнергии или прочих форс-мажорах, связанных с подачей тока, электрический привод и автоматика станут неработоспособными. Такое устройство подойдёт и для дачных участков, которые посещаются временно и краткосрочно.

Гидравлические. Такой вид термопривода для автоматического открывания тепличных фрамуг является наиболее популярным для проветривания закрытого грунта. Гидравлические устройства функционируют за счёт расширения и сужения жидкости под воздействием различных температур. Такой автоматический открыватель легко можно сделать своими руками и без особых материальных затрат.

Биметаллические механизмы. Функционирование таких устройств основано на физических свойствах металлов. Когда повышается температура одна из пластин расширяется и выгибается дугой, благодаря жёсткой фиксации на её концах. При этом она автоматически открывает форточку. При снижении температуры, соответственно происходит обратный процесс. Однако биметаллические устройства целесообразны только для лёгких конструкций и открывания небольших проёмов. Так как не имеют достаточной мощности для открытия массивных фрамуг.

Установка форточек в теплице

Форточка в теплице – обязательное условие для создания благоприятного микроклимата для выращивания урожая в закрытом грунте. Правильно организованная вентиляция обеспечивает не только максимально комфортные микроклимат для развития растений, но и препятствует появлению вредных бактерий, насекомых, микроорганизмов.

В статье расскажем, как сделать форточку своими руками: сколько штук, какого размера, где разместить, как выбрать фурнитуру. Подробно остановимся на вопросе: какие бывают автоматические форточки для теплицы из поликарбоната, в чем их преимущества и как сделать самооткрывающееся окно своими руками.

Размеры и особенности монтажа

Форточки помогают регулировать в помещении влажность и температуру воздуха.

Сколько форточек должно быть в теплице

Для качественного проветривания специалисты рекомендуют устанавливать на каждые 2 погонных метра теплицы 1 открывающуюся фрамугу, окончательное количество штук определяется местом расположения конструкции. В среднем, по отзывам опытных огородников, необходимое количество:

До 3 м/п строения – 2 шт, минимум 1, если конструкция расположена на солнечной, хорошо проветриваемой стороне участка;
4 м/п — 1-2 шт.;
6 м/п – 3-4 шт.;
8 м/п – 4-6 шт.;
10 и более м/п – от 5 шт. + 1 на каждые последующие 2 м/п.

Считается, что для хорошего проветривания суммарная площадь форточек должна составлять 25% от общей площади поверхностей конструкции. Если теплица имеет внутреннюю перегородку, то они должны быть расположены в каждой части помещения.

В ролике вы найдете полезные советы для монтажа в дачной деревянной теплице под пленкой самодельной системы для автоматического открывания форточек.

Где устанавливать

В готовых изделиях открывающиеся фрамуги предусмотрены и рассчитаны в процессе проектирования конструкции, но в регионах с обильными осадками и на сырых участках лучше предусмотреть дополнительную форточку. В самодельной постройке форточка для теплицы из поликарбоната своими руками должна быть установлена по следующим правилам:

не следует располагать близко к входу;
сначала установить форточку посередине конструкции, следующие – по мере необходимости;
так как теплый воздух скапливается под крышей, размещать проемы для проветривания лучше в верхней части теплицы, можно условно разделить высоту на 3 части, и делать проем, отступив 2/3 части от земли;
желательно располагать с солнечной (южной) стороны конструкции.

Посмотрите инструкцию, как выполняется установка форточки в теплице из поликарбоната, на видео сборка и монтаж недорогого подъемника своими руками.

Автоматическое открывание форточек в теплице

Форточки в теплице могут открываться ручным способом или иметь автоматический привод, который гораздо удобней и практичней первого варианта. При определенной температуре воздуха внутри помещения фрамуга, оснащенная автоматом, самостоятельно открывается для проветривания, при похолодании – постепенно закрывается.

Чертеж, как собрать автомат открывания форточек для теплиц своими руками

Самооткрывающиеся форточки в теплице бывают 3 видов:

гидравлические;
электрические;
биметаллические.

Для того чтобы определится какой автомат открывания лучше, подробно рассмотрим каждый вариант, проанализируем, в чем преимущества и недостатки конструкций.

Посмотрите, как правильно установить термопривод для автоматического открывания форточек теплиц большого размера.

Гидравлические

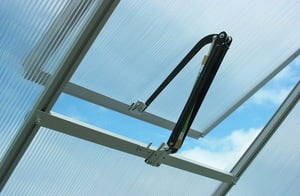

Автоматический открыватель форточки для теплиц на гидравлике – простая рычажная система, подсоединяемая к форточке. Конструкция надежная, автономная, в зависимости от размера фрамуги можно купить или сделать своими руками гидравлический открыватель разной мощности. Предлагаем посмотреть видео обзор гидравлический открывателей, с анализом качества их работы на практике.

Принцип работы основан на дельте температур окружающей среды: изменяются атмосферные условия (воздух нагревается или остывает), изменяется действующий на рычаг вес, в следствии чего окно соответственно открывается или закрывается.

Рычаг представляет собой 2 емкости с жидкостью, соединенные шлангом, одну располагают вверху, другую – снизу теплицы. Нижняя колба – это своеобразный терморегулятор, сосуд герметичен, часть его заполнена жидкостью, часть – воздухом. Верхняя емкость выполняет роль утяжелителя. Далее срабатывают законы физики: поверхность теплицы нагревается от солнца, внутри помещения поднимается температура, воздух во в нижней колбе нагревается, начинает расширятся и вытеснять жидкость, выдавливая ее по трубке в верхний сосуд. Вес утяжелителя (верхней емкости) становится больше, происходит открывание форточки.

Приспособление незатейливое, можно сделать и установить своими руками. Жидкости требуется 20-30 минут на остывание, окно в теплице все это время будет открытым, что является незначительным недостатком гидравлического механизма. Например, при резком похолодании, это время может сыграть фатальную роль для растений.

Смотрите ролик, как устроен гидравлический автоматический открыватель форточки для теплиц своими руками, на видео отмечена незначительная, но часто встречающаяся ошибка: емкости следует располагать на солнце, тень замедляет нагрев жидкости.

Электрические

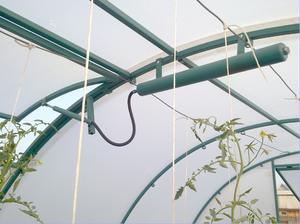

Теплица с автоматической форточкой на электричестве – система, состоящая из температурного реле и вентилятора. При нагревании воздуха в теплице до определенной температуры реле срабатывает, вентилятор включается. Значительные плюсы – мощность, высокая чувствительность к дельтам температуры, возможность регулировать систему, компактность прибора. При отключении электричества такое автоматическое открывание в теплице становится бесполезным — это является ее недостатком.

Полезно знать: Если решено устанавливать в теплице электрическую систему проветривания, то рекомендуется обзавестись и резервным (аварийным) источником питания. Обезопасить урожай в теплице помогут системы, оснащенные современными электрическими автоматами на аккумуляторах, заряжающихся от солнечной батареи.

Биметаллические

Биметаллический привод для форточек теплиц устроен на принципе разности свойств работы металла: сжатие и растяжение под действием температурной дельты. Механизм состоит из металлических 2 пластин с разным тепловым коэффициентом расширения. Нагреваясь, одна из пластин выгибается в дугу и открывает форточку, когда температура падает, происходит обратное действие. Недостаток – небольшая мощность, подходят системы только для маленьких и легких фрамуг в теплице.

Как сделать форточку в теплице из поликарбоната своими руками

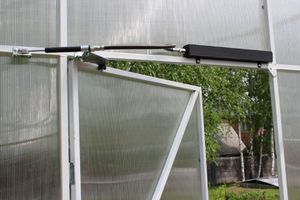

Форточка для теплицы из поликарбоната автомат – это практично, надежно, выгодно, целесообразно. Самый простой способ организовать умное проветривание – купить готовое устройство и установить его своими руками.

Установка форточки в теплице

Для примера рассмотрим, как делается форточка для арочной теплицы. Открывающаяся фрамуга устанавливается в проем, образованный пересечением вертикальных и горизонтальных деталей каркаса.

профиль, из которого сделан каркас теплицы, или трубы чуть меньшего размера;
ножовка по металлу, болгарка;
соединительные детали: стыковочные планки, уголки либо сварка;
саморезы по металлу;
механизм для автоматического открывания;
уплотнитель либо монтажная пена.

Совет: Форточку можно не делать по площади всего проема, а изготовить раму нужного размера, необходимого для проветривания.

Выпиливаем в размер 4 детали: 2 верх и низ форточки теплицы, 2 – боковые элементы, их следует согнуть по форме дуги каркаса. Собираем раму. Этот этап можно упустить, если размер окна совпадает с размером проема теплицы.

Замеряем внутренний проем собранной рамы, минус 2-3 мм с каждой стороны. Вырезаем еще 4 детали, собираем внутреннюю фрамугу, которая будет открываться. Если проем большой, то посередине рекомендуется установить дополнительный профиль, он обеспечит прочность конструкции. Присверливаем петли.

Выбирайте качественную фурнитуру

Далее в раму помещаем фрамугу и прикручиваем петли.

На нижний профиль следует приварить небольшую площадку, на которую будет установлен край механизма

Просверливаем по изготовленному каркасу отверстия насквозь.

Отверстия рекомендуется делать на расстоянии 150-200 мм и по 50 мм отступив от углов

Прикрепляем раму к каркасу теплицы, фиксируем на саморезы с широкой шляпкой.

Длины сверла должно хватить на толщину 2 профилей

Устанавливаем ограничители на раму, чтобы фрамуга не падала внутрь теплицы.

Фиксаторы должны надежно удерживать форточку

Выходим на улицу, прикручиваем поликарбонат на термошайбы по всему периметру и обязательно на углах. Вырезаем острым ножом поликарбонат, срез делаем на середине рамочного профиля.

Вырезка отверстия под форточку

Собираем выбранный автотолкатель, подробная схема указана в инструкции производителя. Устанавливаем устройство ровно по центру рамы.

Некоторые механизмы устанавливаются сбоку

Проверяем работу теплицы с помощью теплой воды.

Способ проверки, как работает установленные самооткрывающиеся форточки в теплице своими руками

Чтобы форточка не протекала по внутреннему контуру рамы рекомендуется установить самоклеющийся резиновый уплотнитель.

Для правильного выбора подъемника, предлагаем читателям смотреть ролики установка форточки на теплицу, представленные в статье.
