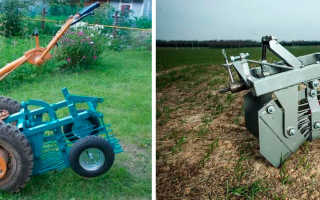

Разновидности транспортерной картофелекопалки для мотоблока

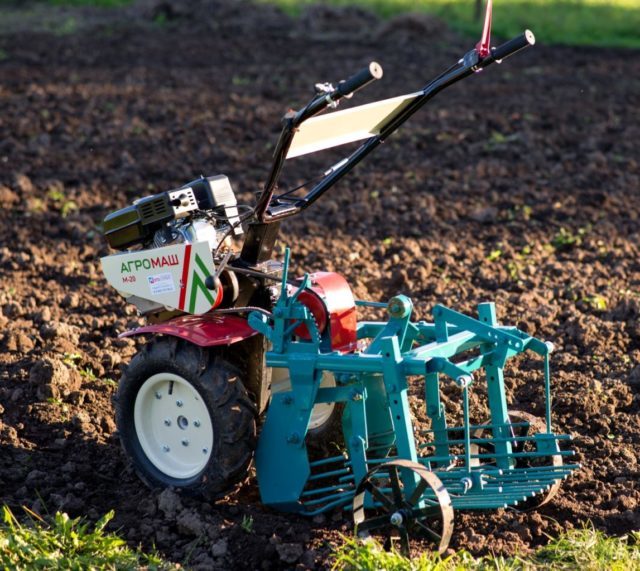

Картофелекопалка для мотоблока: особенности выбора и самые популярные модели

Механизированные помощники в сборе картофеля облегчают процесс уборки урожая, что позволяет обрабатывать большие площади сельскохозяйственных угодий. Картофелекопалки для мотоблоков имеют конструктивные особенности, которые учитывают при выборе той или иной модели. Также отличаются приспособления и по цене, но не всегда этот параметр является ключевым.

Параметры выбора

Картофелекопалки отличаются по таким параметрам:

  1. Размеры – чем больше длина и ширина рабочего механизма, тем больше продуктивность работы картофелекопалки. Узкие приспособления больше подходят для одиночных грядок в домашнем хозяйстве, тогда как более широкие аналоги с захватом применяются для уборки картофеля более, чем с гектара земли.
  2. Способ очистки картофеля от грунта – этот фактор учитывается, в зависимости от особенностей почвы региона, где планируется использовать картофелекопалку. Если рыхлый чернозем легко поддается пушению, то суглинистые и песчаные почвы нуждаются в дополнительной чистке.
  3. Принцип работы – учитывая этот показатель, определяется продуктивность работы приспособления.
  4. Наличие/отсутствие дополнительных колес – крупные агрегаты должны иметь дополнительную точку опоры, иначе мотоблоку будет сложно выполнять свою основную работу.
  5. Способы крепления – оптимальным вариантом считается винтовой способ присоединения картофелекопалки к мотоблоку. Это позволяет отсоединить приспособление в любой момент времени. Некоторые модели крепятся исключительно с помощью сварки.

В зависимости от технологических особенностей, картофелекопалки бывают нескольких видов: веерная, грохотная, барабанная, транспортерная, конвейерная, вибрационная. Каждая из них предназначена для определенных типов грунта и объемов обрабатываемой территории.

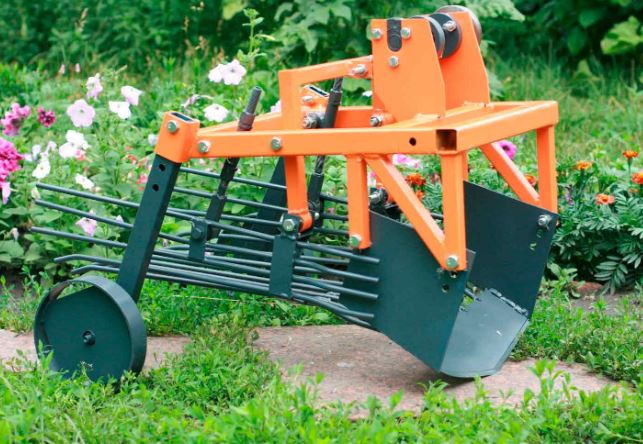

Веерная

Свое название получила благодаря расположению прутьев в виде веера. Рабочий механизм имеет форму плуга, от которого отходят равноудаленные прутья.

Принцип работы прост: плужок погружается в землю, под воздействие тяги мотоблока картофель поднимается с глубины и попадает на прутья, где отряхивается от лишней почвы и ложится ковром на грядку.

Преимуществами является простота в изготовлении и невысокая стоимость. К недостаткам относится быстрая изнашиваемость прутьев и их слом при использовании на твердых грунтах.

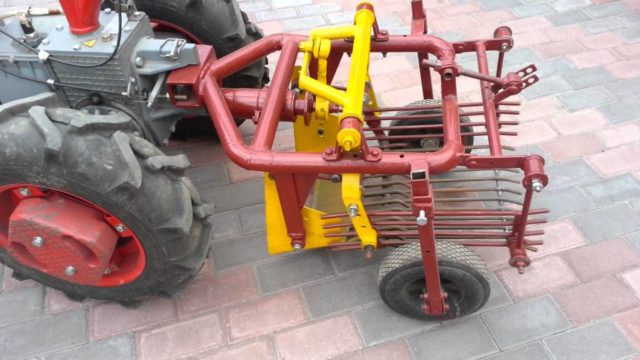

Грохотная

Имеет более сложную конструкцию с дополнительными колесами и точками опоры. Содержит решетку, которая наклонена относительно почвы под углом.

Картофелекопалка заглубляется ниже места расположения картофеля, после чего картофель поднимается на поверхность, удаляется лишняя земля на решетке, а корнеплод располагается на поверхности земли.

К преимуществам относят возможность получения максимально очищенного от земли картофеля. Недостатком является невысокая продуктивность.

Барабанная

Представляет собой сложный механизм, который упрощает работу землевладельца по максимуму. С помощью плужка, который углубляется в слой почвы, картофель поднимается и попадает на решетку, после чего он транспортируется во вращающийся барабан. Далее картофель дополнительно очищается от земли и попадает в ящик.

Есть и другой принцип работы барабанной картофелекопалки: нож подрезает слой земли вместе с картофелем и захватывает его в барабан, где под воздействием постоянного движения лишняя почва отсеивается, а картофель высыпается на землю.

Преимуществом является способность обработки больших площадей, а также транспортировка картофеля непосредственно в тару. Нет необходимости дополнительно собирать картофель с поверхности земли. К недостаткам относят невозможность использования на твердых почвах.

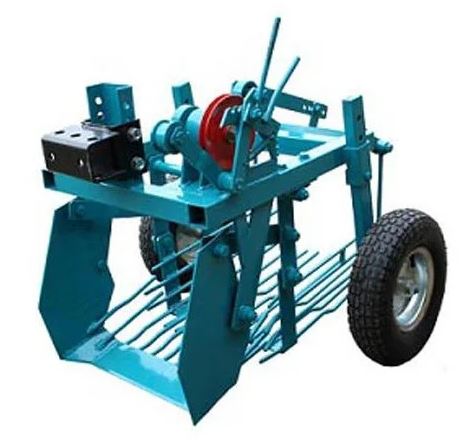

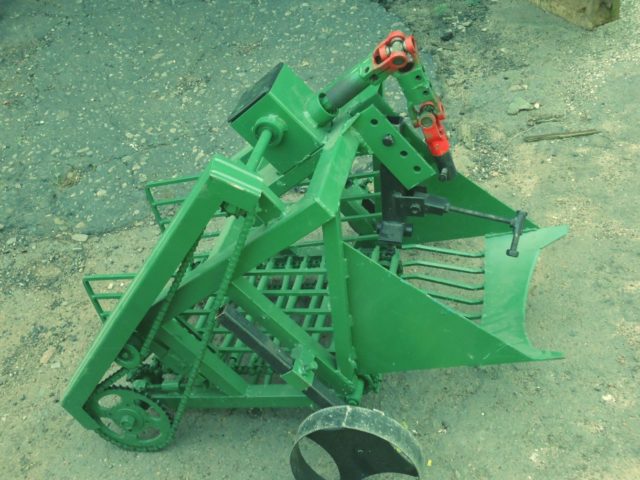

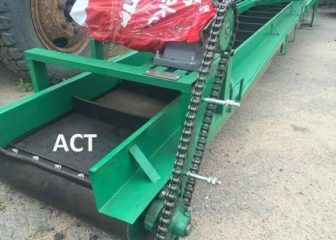

Транспортерная

Состоит из двух основных частей: транспортер, по которой движется картофель и лепеха, с помощью которой поднимается пласт земли с корнеплодом. Не применяется для влажных и вязких грунтов.

Недостатком является невозможность использования на полях, где имеются сорняки. Стебли растений попадают в транспортер, наматываются и тормозят работу картофелекопалки.

Конвейерная

Картофелекопалка представляет собой ковш с заглублением, по центру которого установлена конвейерная лента.

Корнеплоды поднимают вместе с почвой, перемещают на ленту, где происходит удаление остатков земли. Далее картофель укладывается на поверхность земли.

Преимуществом является возможность обработки сразу нескольких грядок одновременно. Картофель при этом чистый и с минимальными повреждениями.

Рейтинг лучших моделей и их особенности

В зависимости от производительности и стоимости, лучшими моделями картофелекопалок, присоединяющихся к мотоблокам, являются следующие.

Агрегат идеально подходит для использования на огородах, так как рассчитана на обрабатывание небольших территорий. Имеет относительно небольшой вес (34 кг) при ширине 36 см и глубине захвата около 20 см. При среднем движении мотоблока 2 км в час, производительность составляет 0,2 га в час.

Картофелекопалка разработана специально под мотоблок одноименной марки. Однако, при наличии ремней и дополнительных креплений может использоваться и с другими моделями мотоблоков.

ПреимуществаНедостатки
Наличие дополнительных колесНе достает картофель глубокой посадки
Относительно невысокая стоимость 8-9 тыс. руб.Не используется на твердых грунтах
Доступное техническое обслуживание (нет проблем с покупкой комплектующих)
Может использоваться при наличии на поле сорняков, что не влияет на качество уборки урожая

Картофелекопалка грохотного типа, которая оснащена мощными колесами, что значительно снижает нагрузку на мотоблок. Захват почвы осуществляется на глубине около 20 см. Ширина захвата составляет 37 см при массе агрегата в 40 кг.

Пользователи отмечают эту модель, как одну из самых простых в эксплуатации, но надежной в плане работы. Толщина металла в некоторых местах делает эту модель практически вечной. Агрегат оснащен массой дополнительных сеялок, что также может использоваться в посевной.

ПреимуществаНедостатки
Возможность уборки лука, свеклы и моркови без повреждения клубнейИспользуется только на легких и средних почвах
Относительно невысокая стоимость (до 12 000 рублей)
Простота эксплуатации
Подходит под большинство мотоблоков, имеет удобное съемное крепление

Предназначена для присоединения к средним мотоблокам, которые имеют шпоночный вал отбора мощности. Устройство транспортерного типа имеет массу около 50 кг с шириной обрабатываемой полосы 45 см. Глубина регулируется вручную (максимальная – 30 см).

ПреимуществаНедостатки
Выполнена из высокопрочного металлаДостаточно высокая стоимость – около 28 000 руб.
Имеет продолжительный срок службыНе используется для твердых и переувлажненных почв
Корнеплоды при уборке не повреждаются
Есть возможность ручного управления посредствам

Картофелекопалка вибрационного типа предназначена для использования в твердых и суглинистых почвах. Имеет дополнительный нож, с помощью которого подрезается слой почвы, в котором находится картофель. При относительно невысокой цене эта модель полюбилась огородникам за быстроту и качество проделанной работы.

ПреимуществаНедостатки
Стоимость около 8000 рублейИногда корнеплоды портятся при попадании в ножи
Высокая производительность и возможность применения на любых почвах
Простота использования

«Союзмаш ККБС усиленная»

Самый примитивный, но не менее популярный вариант картофелекопалок. Агрегат представляет собой небольшой плуг, от которого отходят лучами прутья. Плуг заглубляется в почву на 20 см, рыхлит ее и выводит картофель на поверхность, где она задерживается в прутьях, очищается от земли и выкладывается на поверхность.

ПреимуществаНедостатки
Доступная цена – около 1000 рОтсутствует крепление в комплекте
Прочная, но больше подходит для черноземовОдновременно обрабатывает только 1 полосу

Особенности эксплуатации и полезные советы

Первым делом картофелекопалку следует установить на мотоблок. С помощью длинного центрального винта можно отрегулировать максимально удобное положение агрегата относительно мотоблока. Именно этот фактор позволит регулировать глубину возделывания почвы. Винт затягивают ключом, после чего закрепляют приводной ремень, пропуская его ровно над натяжным роликом.

Для полноценного взаимодействия картофелекопалки и мотоблока необходимо отрегулировать все имеющиеся болты на прицепном узле. Делается это эмпирическим способом, каждый раз проверяя все необходимые качества.

Читайте также другие полезные статьи:

Видео-обзор работы картофелекопалки ККМ-1

Транспортерные картофелекопалки для мотоблока

Сбор урожая картофеля — сложный и длительный процесс, который сегодня можно существенно упростить и облегчить при помощи картофелекопалки для мотоблока. Этим пользуются многие фермеры, чтобы не выкапывать клубни вручную. Таким образом, удается сэкономить большое количество сил и времени.

Особенности

Дополнительное оборудование на мотоблок облегчает многие виды работ в фермерском хозяйстве и на обычных 6 сотках дачного участка. Одним из таких агрегатов является картофелекопалка, которая способна не только упростить уборку урожая, но и предотвратить серьезные повреждения опорно-двигательной системы человека, которые могли бы возникнуть в случае уборки картофеля вручную.

Важная особенность картофелекопалок заключается еще и в том, что при их использовании клубни подвергаются меньшим повреждениям. После прохождения устройства по грядкам картофель остается непосредственно на поверхности земли. При этом некоторые виды копалок способны в процессе выкапывания еще и очищать клубни от земли. Среди особенностей данного навесного оборудования многие пользователи подметили еще одну — после его использования земля становится более рыхлой. К тому же при выкапывании картофеля происходит удаление проросших сорняков.

Читать еще:  Почему желтеют листья у помидоров в теплице и парнике

Фермерам, в хозяйствах которых есть мотоблок, такое устройство иметь в наличии очень выгодно. Конструкция картофелекопалок выполнена таким образом, чтобы одновременно не мешать убирать клубни в ведро. Причем транспортерная картофелекопалка для мотоблока способна ускорить процесс сбора в несколько раз по сравнению с другими моделями. Конечно, при выборе данного оборудования следует обязательно учитывать мощность мотоблока, а также площадь обрабатываемого участка.

Принцип работы

По принципу работы картофелекопалки отличаются незначительно. Он заключается в том, что при помощи специальной насадки с зубьями агрегат проникает в почву. Как правило, глубина проникновения не превышает ту, на которой обычно находится основной объем картофеля. После этого слой почвы вместе с корнеплодами оказывается на поверхности.

Стоит заметить, что земля, налипшая на картофельные клубни, в процессе работы устройства частично или полностью убирается. Например, в вибрационных агрегатах земля с клубнями подрезается ножом, а затем попадает на решетку, где при помощи вибрации происходит очистка клубней от земли. В транспортерных моделях принцип очистки аналогичный, только вместо решетки используется транспортерная лента.

Универсальная картофелекопалка делает всю основную работу и в итоге фермеру остается только руками пособирать картофель, лежащий на земле. При этом после себя большинство картофелекопалок оставляют ровную поверхность, без больших земельных комьев.

Дополнительное оборудование для копания картофеля может различаться по размеру, строению, шириной рабочей полосы, возможностью работы по различным сорнякам, способами очищения клубней от почвы. Однако чаще всего выделяют два типа картофельных копалок по их принципу работы: пассивные и активные.

Пассивные

Являются самыми простыми типами копалок для мотоблоков. Основное их преимущество — это небольшая стоимость и возможность подсоединения практически к любой модели мотоблока. Чаще всего такие картофелекопалки делаются в форме лопаты, напоминающей по своему виду сердце. В ее верхней части находятся зубья, а нижний край заострен. Своей острой частью устройство входит в почву, при этом зубчатая часть поднимает картофельные клубни на поверхность. Самые большие земляные комья распадаются в тот момент, когда попадают на зубья.

Крепятся копалки данного типа с использованием сцепки. Конечно, такое оборудование отличается существенной надежностью и простотой, но при этом ручного труда потребуется существенно больше. К тому же не все клубни легко найти под комьями земли, которые не разбились.

Активные

Подключаются к мотоблоку при помощи ремня, редуктора, вала отбора мощности (ВОМ). Для них также предлагаются специальные адаптеры, позволяющие использовать для крепления ремень. Такие картофелекопалки отличаются высокоэффективной работой и надежностью. К тому же они лучше очищают корнеплоды от земли, что упрощает ручной труд. Подразделяются такие копалки на следующий ряд устройств:

  • транспортерные, в которых для очистки урожай проходит по транспортерной ленте;
  • вибрационные, которые оснащены вибрационной решеткой; они имеют еще одно название — грохотные.

Стоит отметить, что копалка транспортерного типа также нередко используется для сбора урожая свеклы или лука. При этом она способна обрабатывать поля большой площади.

Преимущества и недостатки

Основное преимущество картофелекопалки заключается в том, что она существенно ускоряет и облегчает работу. Это важное преимущество, особенно когда приходится обрабатывать участки значительных размеров. Среди преимуществ данного устройства также стоит выделить возможность работы при любой погоде. Если при слишком засушливой или влажной погоде копание картофеля вручную становится слишком сложной задачей, то с таким агрегатом она значительно упрощается.

Картофельная копалка позволяет получить картофель хорошего товарного вида. Ведь клубни будут не только с минимальными повреждениями, но и практически чистыми. Важно отметить, что картофелекопалки всех типов отличаются простотой эксплуатации, не требующей каких-либо специальных навыков. Основным недостатком такого агрегата можно считать стоимость, так как модели копалок активного типа могут стоить немало. А также некоторые отмечают неудобство в необходимости сажать картофель ровными рядами. Однако это несложно, если воспользоваться специальным оборудованием для мотоблока.

Основные модели

В настоящее время представлено большое количество моделей картофельных копалок. Среди них практикующие фермеры выделяют несколько, используемых чаще всего.

Данная модель представляет собой транспортерную копалку, которая является однорядным навесным оборудованием. Она дает возможность собрать урожай практически без потерь. Устройство имеет продуманную конструкцию и отличается высокой производительностью. Можно использовать почти для любого типа почвы. В модели предусмотрена возможность корректировать глубину копки, максимальное значение которой достигает 20 см.

Является вибрационной копалкой, которая нередко используется не только для сбора картофеля, но и других корнеплодов. Очень удобно, что данная модель применяется совместно с мотоблоками типа «Фаворит», «Салют» и другими. Отлично подходит для земель, отличающихся легкой и средней степенью влажности. Данная модель способна работать со скоростью около 2 км/час.

Способна копать на глубину до 20 см, а ширина рабочей полосы достигает 35–37 см. Популярность модели обусловлена ее средней стоимостью.

Модель с вибрационной решеткой советского образца отличается своей универсальностью. Она подходит для мотоблоков самых различных моделей. Причем ею можно обрабатывать даже поля с твердой почвой. Для этого достаточно на агрегат установить дополнительный нож.

Основные характеристики устройства такие же, как и у большинства других грохотных копалок:

  • скорость — до 2 км/час;
  • глубина — до 20 см;
  • ширина рабочей полосы — 36 см.

ДТЗ-2В

Представляет собой двухрядную модель, которая хорошо подходит как на мотоблоки, так и на тракторы. Отлично стыкуется с агрегатами мощностью 24 л. с. Отличается быстрой и качественной работой. Ширина рабочей полосы данной модели составляет 42 см.

«Полтавчанка»

Эту вибрационную копалку эффективнее всего использовать на небольших огородах площадью менее 2 гектаров. Максимальная глубина копки не превышает 18 см, а ширина рабочей полосы составляет 39 см. Стоит отметить, что небольшой вес данной модели позволяет использовать ее многократно. Хорошо подходит к таким мотоблокам, как «Фаворит» и «Нева». Однако ее нежелательно использовать для почв, влажность которых превышает 30%.

Эта вибрационная модель создавалась специально для мотоблока с одноименным названием. Однако она подходит и к другим устройствам, если имеются дополнительные ремни крепления. За 60 минут работы такого агрегата можно убрать урожай с площади в 0,2 га при средней скорости 1,5 км/ч. Модель способна проникать на глубину до 20 см, а рабочая ширина составляет 35 см.

Стоит заметить, что отзывы по работе данной картофелекопалкой одни из самых лучших.

Garden Scout

Грохотная копалка, отлично подходит для мотоблоков «Заря». За час работы такой машины можно убрать урожай картофеля с участка площадью 2 гектара. Ширина рабочей полосы этой машины составляет 40 см. При этом глубина копки достигает 28 см.

В следующем видео вас ждет краткий обзор транспортерной картофелекопалки к мотоблоку «Нева».

Картофелекопалка для мотоблока и как ее собрать самостоятельно?

Мотоблоком удобно выкапывать картошку на небольших и средних площадях. Ручной труд займёт много времени, а тяжёлую технику невыгодно использовать на малом участке. Самодельная картофелекопалка для мотоблока — удобное приспособление, с которым потери урожая будут минимальными. Она работает по такому принципу: прутья погружаются в землю, подхватывают клубни и по одному достают их на поверхность.

Назначение картофелекопалки

Приспособление для копки картофеля — вид навесного оборудования. Оно крепится на мотоблоке или фиксируется с помощью прицепного устройства. Назначение — ускорить сбор урожая. С помощью картофелекопалки удаётся выбрать клубни на площади 0,1-0,2 га за 1 час.

На небольших и средних площадях удобно выкапывать картошку мотоблоком

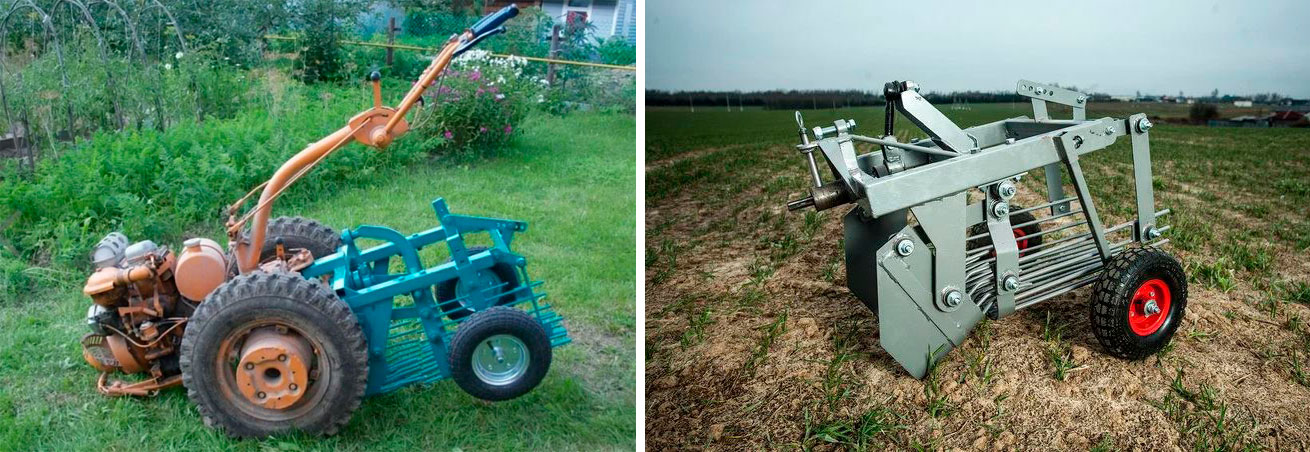

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

  • ширина захвата;
  • конструктивные особенности;
  • размеры;
  • возможность работы на засоренном участке;
  • способ очистки картофелин от грунта.

Все виды картофелекопателей эффективны, если ряды прямые, а междурядья достаточно широкие.

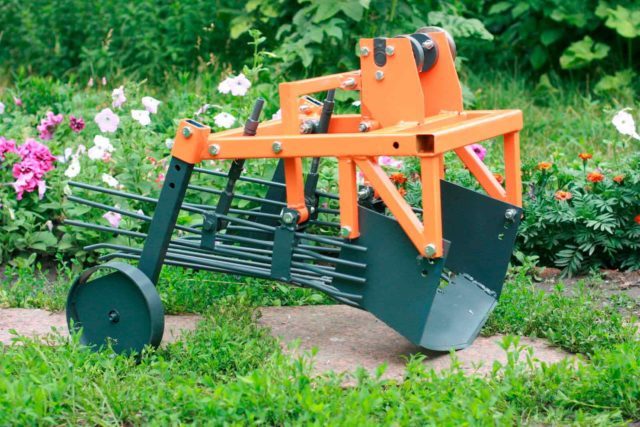

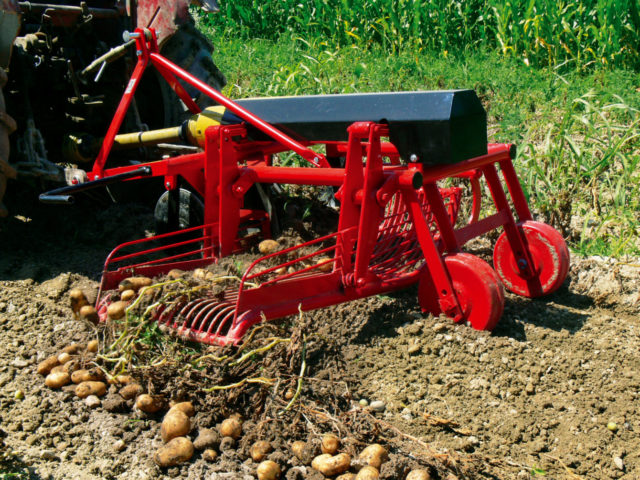

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Читать еще:  Правила обработки помидоров в теплице

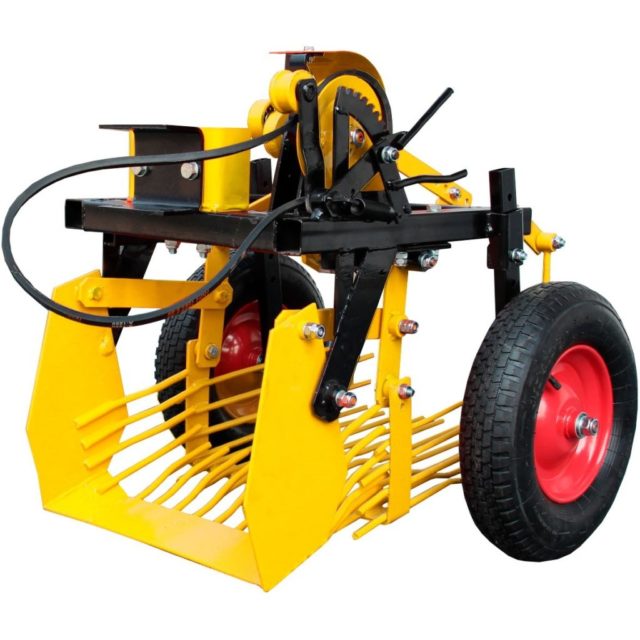

Веерная

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

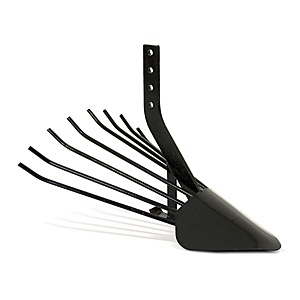

Веерная картофелекопалка

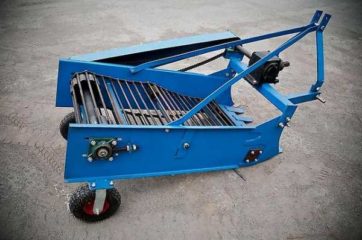

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

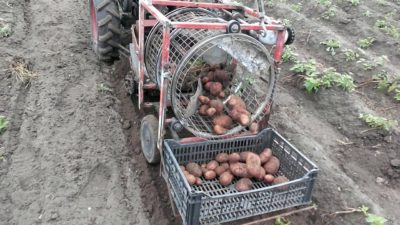

Барабанная картофелекопалка

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

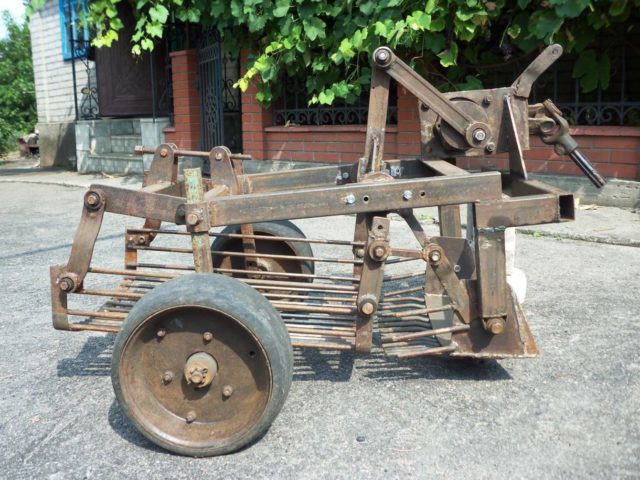

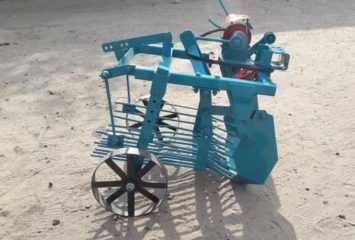

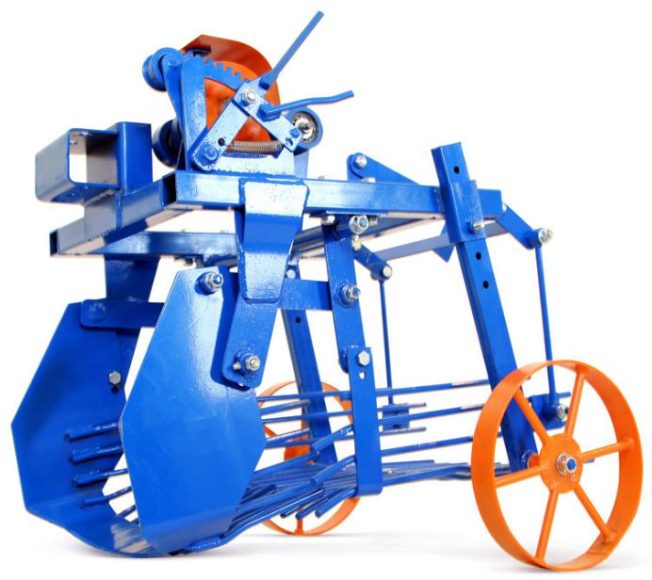

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Копатель используют на участке, очищенном от травы и ботвы, иначе крепления и решётка быстро забьются.

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Специфика конструкции

Прежде чем приступать к сооружению копалки для мотоблока, нужно изучить её строение, понять принцип работы, подготовить материалы и инструменты. Все устройства для копки картошки функционируют по одному принципу: зубья врезаются в почву, подхватывают её вместе с картофелем и поднимают. Земля осыпается, а картофель перекатывается в бункер или падает на пашню.

Оптимальная толщина металла

Ножи и другие металлические детали изготавливают из стальных листов толщиной 8 мм. Допускаются и другие размеры, в зависимости от предполагаемой нагрузки.

Колёса для копалки

Колёса картофелекопателя делают подвижными. Подходят те, что остались от старых изделий, например, от садовой тачки. Хорошо, если они будут с широкими шинами: так механизму будет легче ехать по междурядьям. Колёса могут быть резиновыми, в том числе с протектором, или металлическими. Первый вариант затруднит движение на влажном грунте, второй облегчает перемещение на твёрдой почве. Шины с протектором универсальны — они подходят для всех типов почв.

Из стальных листов изготавливают ножи и другие металлические детали копалки

Способы соединения

Детали соединяют крепежом, электрической или газовой сваркой. Болтовые соединения предпочтительнее, потому что они дают возможность разобрать и снова собрать агрегат.

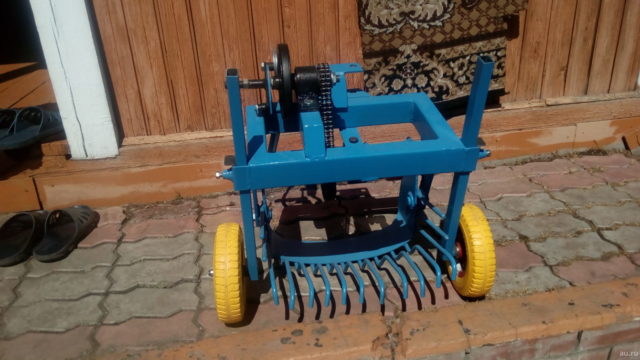

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

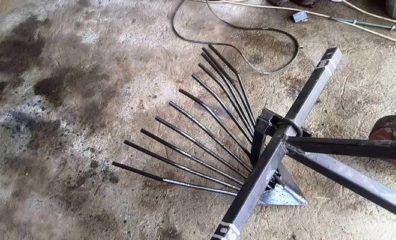

Несложно сделать картофелекопалку своими руками

Материалы, инструменты и составляющие конструкции:

  • стальные или железные прутки (арматура);
  • швеллер;
  • уголок;
  • сталь толщиной 5-8 мм;
  • лазерный уровень или угольник;
  • пластины для крепежа;
  • гайки, болты;
  • дрель, гравёр;
  • сварочный аппарат;
  • болгарка;
  • регулировочная тяга;
  • подвесная система;
  • рама;
  • грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Каркас

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Читать еще:  Пристенная теплица из поликарбоната своими руками

Как копать и окучивать картошку мотоблоком

Чтобы окучивать или выкапывать картошку мотоблоком, применяют навесное оборудование. Техника небольшой мощности подходит для использования на дачных и приусадебных участках площадью от 1 сотки и даже менее.

Принцип работы всех самодельных картофелекопалок для мотоблока примерно одинаков:

  • лемех врезается в почву;
  • земля вместе с корнеплодами или клубнями поднимается в виде пласта;
  • грунт осыпается, а картофель или другой овощ остаётся на поверхности или скатывается в бункер.

С пашни плоды убирают сразу после копки, иначе они позеленеют и будут непригодны в пищу. Средняя скорость уборки — 20 соток в час. Мотоблоком и окучивают, и пропалывают картофель. Суть окучивания в том, что землю приваливают к кустам с обеих сторон. Без этого клубни сформируются мелкими, уродливыми, и их будет мало.

Окучивать лучше всего вскоре после дождя, пока земля ещё не просохла. В процессе удаляются сорняки и погибает часть вредителей.

Преимущества механического окучивания по сравнению с ручным:

  • быстрота;
  • минимум трудозатрат;
  • высокое качество обработки почвы.

Картофель удобно окучивать листерным или самодельным дисковым агрегатом. Регулировочный механизм позволяет настраивать окучник под разную ширину междурядий. Посадки обрабатывают на малой скорости, продвигаясь ряд за рядом. Первый раз окучивают, когда ростки достигают 5-10 см в высоту, второй — по достижении 30-40 см. Также полезно подвалить землю к кустам вечером, накануне возвратных заморозков.

Разновидности транспортерной картофелекопалки для мотоблока

Важным помощником в собирании картофеля для фермеров есть транспортерная картофелекопалка для мотоблока. Обычно картофель принято выкапывать руками, но для этого человеку нужно потратить много сил и времени. Такой аппарат значительно уменьшает трату времени, не так много забирает сил и увеличивает скорость сбора урожая.

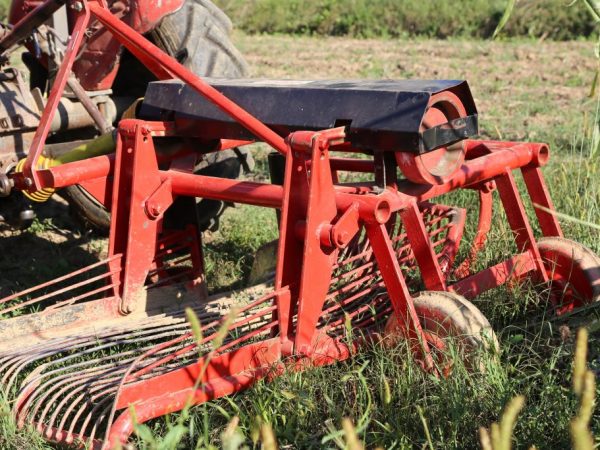

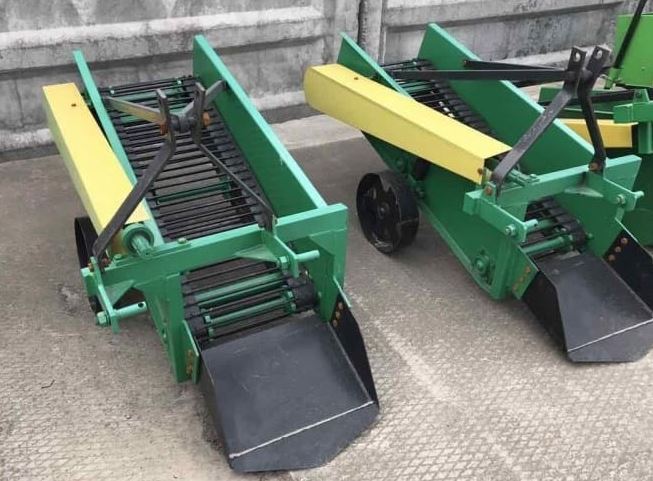

Транспортерная картофелекопалка для мотоблока

Образцы картофелекопателей

Существует немного видов снабжений для мотоблока.

  1. Простой картофелекопатель имеет нож в виде лопаты и прутья, которые прикреплены поверх. Когда машина капает почву острой стороной, картошка идет через прутья, вытряхивается от земли и остается лежать на участке, но уже в чистом виде. При выборе картофелекопателя исходят от модели мотоблока и структуры грунта.
  2. Транспортерная картофелекопалка должна быть снабжена плужником с железной оградой и колесами. Картофель с плуга идет на решетку, из-за вибрации вытрушивается от комков земли и также лежит уже чистенький на участке. Самая известная транспортерная картофелекопалка вибрационная однорядная ККМ и КУМ-1. Она не много весит, имеет незначительные размеры, ней будет удобно пользоваться любому огороднику.

Транспортерная картофелекопалка наиболее выгодная для мотоблока. Она сделана на современный лад. Работает так, что пласты земли, обрезанные лемехом, доходят в ленту транспортера, а там и начинается хорошая чистка картофеля от тяжелой почвы. Машина не заполняет много места. Ее размеры не препятствуют в складывании плодов в ведро. Картофелекопалка транспортерная помогает собрать картошку в несколько раз быстрей, чем остальные типы машин.

Как правильно выбрать

Среди большого выбора картофелекопателя легко можно запутаться, особенно неопытному огороднику. Поэтому стоит знать, как выбрать подходящий агрегат. Каждая машина имеет определенные положительные стороны. Но при выборе картофелекопателя стоит отталкиваться от стоимости и массы.

Что следует учесть

Огородники во время покупки должны учитывать качества трактора, которые состоят из трех подпунктов:

  • продуктивность;
  • безопасность мтз, и для самого пользователя;
  • исправность.

К машинам среднего уровня, к которым необходимо подбирать копалку специального типа. Транспортерная картофелекопалка к мотоблоку выглядит достаточно легкой и простой, но она может хорошо справится со своей задачей, чем другие типы машин. Тем людям, у которых есть мотоблок хорошей мощности, подойдет картофелекопатель роторный именно для тяжелых мотоблоков.

Важно знать, что при выборе аппарата учитывается сила мотоблока и стандарты копательного оборудования. Если трактору хорошей мощности взять обычную копалку, то результата никакого не будет. Не стоит ждать оперативной работы, если навесные детали будут установлены на машину обычного типа. Необходимо с умом подходить к выбору транспортерной картофелекопалки, ведь от нее зависят результаты сбора урожая, потраченные силы и время.

По структуре картофелекопатель для маленького трактора практически ничем не отличается. Разница только в ленте, которая помогает удобно выкапывать плоды.

Функционирование мотоблока

Картофелекопатели ленточные для трактора снабжены лопатой, которая может заходить в грунт на 25-30 см. Ножи достают плоды из земли и переносят их на ленту. Из-за действия вибрации с плодов, уходит земля, картошка получается чистой и красивой. С ленты плоды выкачиваются между рядами, где очень удобно их собирать руками. Такой метод сбора урожая происходит значительно быстрей. Огородникам не нужно прикладывать много силы, чтобы выкопать картошку и потом очищать ее руками.

Транспортерная машина имеет много положительных сторон:

  • ее часто применяют на больших полях и огородах;
  • беспрерывно работает, независимо какие погодные условия;
  • картошка сразу становится чистой, красивого внешнего вида;
  • применение трактора полностью подменяет человеческий труд при копке лопатой;
  • много сил и энергии не тратится во время сбора урожая.

Транспортерная машина обладает хорошей характеристикой. Ее цепка многофункциональная и подходит для любого типа мотоблока. Техника умеет многое, она не только может собрать картошку, но и лук и свёклу. Трактор станет незаменимым помощником каждому огороднику. Облегчит труд и ускорит саму процедуру сбора любых овощей.

Описание известных картофелекопателей

Также у машин могут быть и разные размеры, поэтому стоит внимательно выбирать трактор. Многие фермеры выделяют некоторые типы моделей.

  1. Копалка для овощей к трактору ККМ-1 – это машина вибрационного вида. Ее применяют для сбора многих овощей. Копалка подходит для таких моделей, как Нева, Салют, и Фаворит. Машину можно запускать в легкие и средние почвы влажности. Скорость, с которой работает машина, составляет 2км/час. Глубина копки имеет 20 см, а ширина охвата примерно 37 см. Техника имеет среднюю цену, и из-за этого она стала сильно популярна среди огородников.
  2. Модель грохотного типа КВМ-3 советская — хорошо формируется с мотоблоком любой модели. Если почвы на участках твердых составов, то можно поставить дополнительный нож, с которым будет намного проще работать. Скорость машины – 2км/час. Она входит на глубину 20 см, а ширины охвата участка 37см.
  3. Машина двухрядная прицепная ДТЗ-2В. Хорошо и быстро убирает урожай при помощи небольшого трактора. Ширина обхвата площади – 42 см. Мощность работы составляет 24 л. с. Подойдет для модели Зубра и Нева.
  4. Техника для мотоблока модели Garden Scout (Скаут) – достаточно сильная техника вибрационного вида. Размеры транспортерной картофелекопалки в обхвате примерно 40 см, глубина ножей составляет – 28 см. Производительность действий очень высокая. Примерно за 1 час есть возможность накопать картофеля с 2 га участка. Будет идеальной для модели Заря.
  5. Марка Полтавчанка, вибрационного вида. Достаточно рациональна в использовании на маленьких огородах до 2 га. Ширины обхвата примерно 39 см, лезвия входят в почву на глубину 18 см. Масса машины 34 кг, что допускает много раз применять ее на огороде. Такой вид подходит к мотоблокам Нева, Салют и Фаворит. Почва подходит умеренная, влажность не больше 30%. На модели есть колеса и их можно регулировать. Глубину можно самостоятельно выбрать, какая нужна при копке урожая.

Достоинства и недостатки

Из достоинств можно выделить, что она значительно уменьшает количество работы. Применять ее можно для любого урожая, морковки, лука и свёклы. Техника экономит и время, и силы огородника.

Кроме этого, стоит знать, что прежде, чем купить машину 4u, ее обязательно проверяют, ведь она может не подходить для мотоблока или культиватора. При покупке учитывается мощность агрегата, вид земли, на которую ее будут запускать, ведь копатель для мотоблока – дорогое удовольствие, поэтому все стоит взвесить и измерить, чтобы не сделать ошибку.

Цена такой машины колеблется в зависимости от модели, но в приделах 100-300 долларов США. Покупают товар в специальных сельскохозяйственных магазинах.

Ссылка на основную публикацию
Adblock
detector
